Дорожній знак

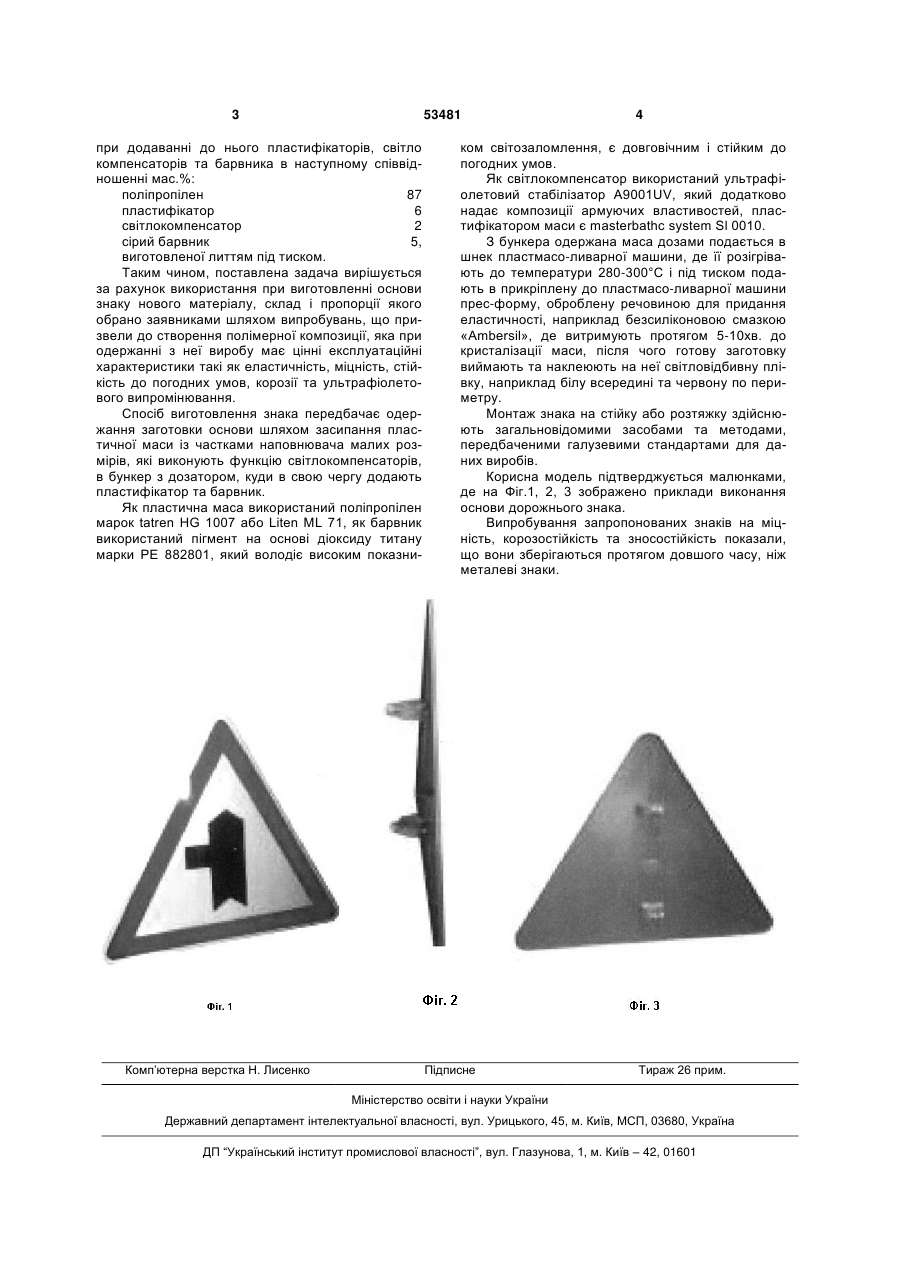

Дорожній знак, який містить закріплену на стійці або розтяжці основу, виконану з матеріалу, що допускає пружну деформацію, яка має форму пластини, на лицьову сторону якої нанесено графічні символи, виконані на світловідбивній плівці, 3 53481 при додаванні до нього пластифікаторів, світло компенсаторів та барвника в наступному співвідношенні мас.%: поліпропілен 87 пластифікатор 6 світлокомпенсатор 2 сірий барвник 5, виготовленої литтям під тиском. Таким чином, поставлена задача вирішується за рахунок використання при виготовленні основи знаку нового матеріалу, склад і пропорції якого обрано заявниками шляхом випробувань, що призвели до створення полімерної композиції, яка при одержанні з неї виробу має цінні експлуатаційні характеристики такі як еластичність, міцність, стійкість до погодних умов, корозії та ультрафіолетового випромінювання. Спосіб виготовлення знака передбачає одержання заготовки основи шляхом засипання пластичної маси із частками наповнювача малих розмірів, які виконують функцію світлокомпенсаторів, в бункер з дозатором, куди в свою чергу додають пластифікатор та барвник. Як пластична маса використаний поліпропілен марок tatren HG 1007 або Liten ML 71, як барвник використаний пігмент на основі діоксиду титану марки РЕ 882801, який володіє високим показни Комп’ютерна верстка Н. Лиcенко 4 ком світозаломлення, є довговічним і стійким до погодних умов. Як світлокомпенсатор використаний ультрафіолетовий стабілізатор A9001UV, який додатково надає композиції армуючих властивостей, пластифікатором маси є masterbathc system Sl 0010. З бункера одержана маса дозами подається в шнек пластмасо-ливарної машини, де її розігрівають до температури 280-300°С і під тиском подають в прикріплену до пластмасо-ливарної машини прес-форму, оброблену речовиною для придання еластичності, наприклад безсиліконовою смазкою «Ambersil», де витримують протягом 5-10хв. до кристалізації маси, після чого готову заготовку виймають та наклеюють на неї світловідбивну плівку, наприклад білу всередині та червону по периметру. Монтаж знака на стійку або розтяжку здійснюють загальновідомими засобами та методами, передбаченими галузевими стандартами для даних виробів. Корисна модель підтверджується малюнками, де на Фіг.1, 2, 3 зображено приклади виконання основи дорожнього знака. Випробування запропонованих знаків на міцність, корозостійкість та зносостійкість показали, що вони зберігаються протягом довшого часу, ніж металеві знаки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
