Різьбове з’єднання

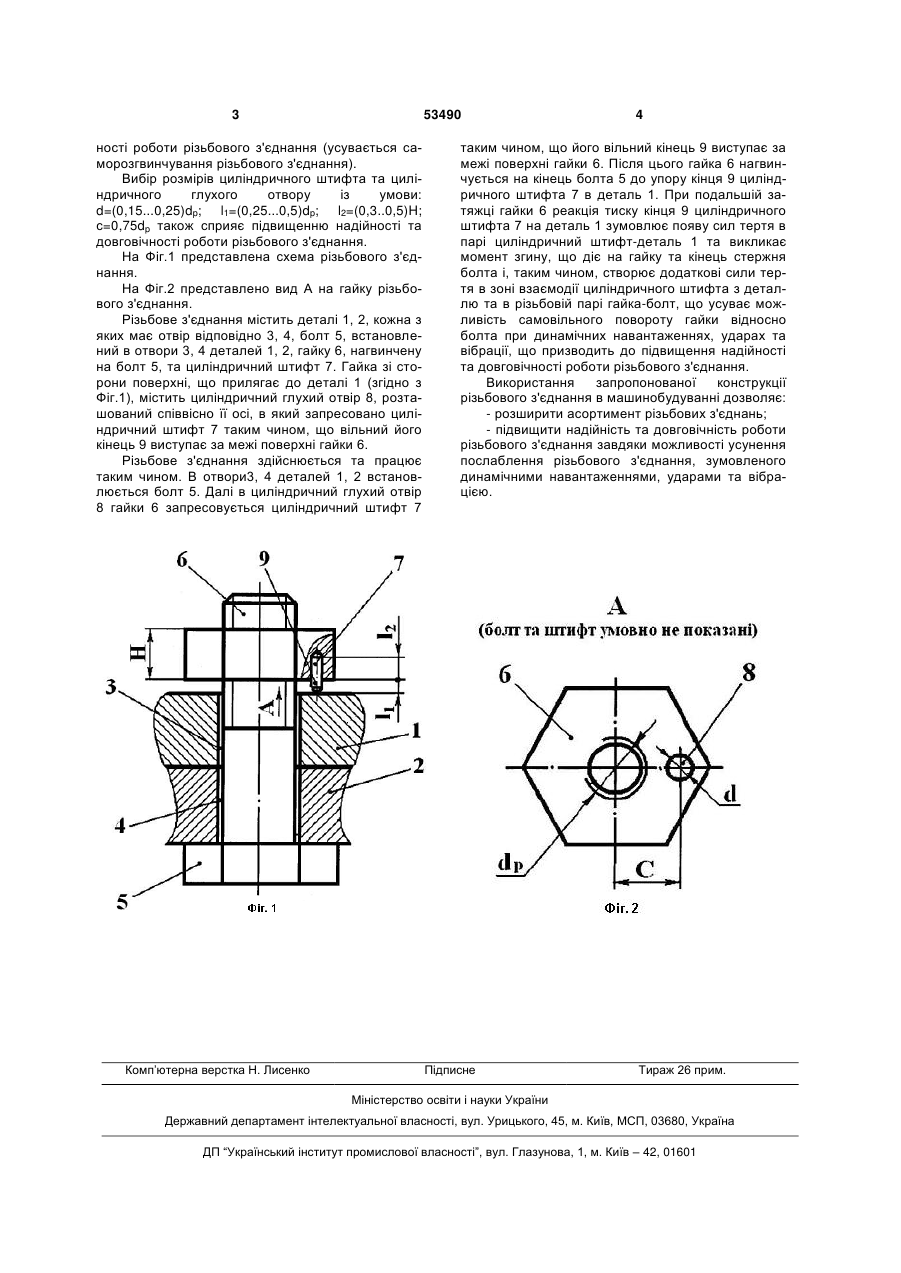

1. Різьбове з'єднання, що містить деталі, з'єднані між собою болтом, та гайку, нагвинчену на болт, яке відрізняється тим, що додатково обладнане циліндричним штифтом, розташованим між гайкою і деталлю, причому гайка зі сторони поверхні, що прилягає до деталі, містить циліндричний глухий отвір, вісь якого розташована паралельно 3 53490 ності роботи різьбового з'єднання (усувається саморозгвинчування різьбового з'єднання). Вибір розмірів циліндричного штифта та циліндричного глухого отвору із умови: d=(0,15...0,25)dp; l1=(0,25...0,5)dp; l2=(0,3..0,5)H; с=0,75dp також сприяє підвищенню надійності та довговічності роботи різьбового з'єднання. На Фіг.1 представлена схема різьбового з'єднання. На Фіг.2 представлено вид А на гайку різьбового з'єднання. Різьбове з'єднання містить деталі 1, 2, кожна з яких має отвір відповідно 3, 4, болт 5, встановлений в отвори 3, 4 деталей 1, 2, гайку 6, нагвинчену на болт 5, та циліндричний штифт 7. Гайка зі сторони поверхні, що прилягає до деталі 1 (згідно з Фіг.1), містить циліндричний глухий отвір 8, розташований співвісно її осі, в який запресовано циліндричний штифт 7 таким чином, що вільний його кінець 9 виступає за межі поверхні гайки 6. Різьбове з'єднання здійснюється та працює таким чином. В отвори3, 4 деталей 1, 2 встановлюється болт 5. Далі в циліндричний глухий отвір 8 гайки 6 запресовується циліндричний штифт 7 Комп’ютерна верстка Н. Лиcенко 4 таким чином, що його вільний кінець 9 виступає за межі поверхні гайки 6. Після цього гайка 6 нагвинчується на кінець болта 5 до упору кінця 9 циліндричного штифта 7 в деталь 1. При подальшій затяжці гайки 6 реакція тиску кінця 9 циліндричного штифта 7 на деталь 1 зумовлює появу сил тертя в парі циліндричний штифт-деталь 1 та викликає момент згину, що діє на гайку та кінець стержня болта і, таким чином, створює додаткові сили тертя в зоні взаємодії циліндричного штифта з деталлю та в різьбовій парі гайка-болт, що усуває можливість самовільного повороту гайки відносно болта при динамічних навантаженнях, ударах та вібрації, що призводить до підвищення надійності та довговічності роботи різьбового з'єднання. Використання запропонованої конструкції різьбового з'єднання в машинобудуванні дозволяє: - розширити асортимент різьбових з'єднань; - підвищити надійність та довговічність роботи різьбового з'єднання завдяки можливості усунення послаблення різьбового з'єднання, зумовленого динамічними навантаженнями, ударами та вібрацією. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
