Привід круглов’язальної машини
Номер патенту: 53491
Опубліковано: 11.10.2010
Автори: Павленко Георгій Іванович, Марченко Анатолій Іванович, Піпа Борис Федорович
Формула / Реферат
Привід круглов'язальної машини, що містить електродвигун та ланцюгову передачу для з'єднання з механізмом товароприйому, причому ведуча зірочка кінематично з'єднана з електродвигуном, який відрізняється тим, що додатково містить ведений вал, на якому жорстко встановлена ведена зірочка, при цьому ведений вал жорстко приєднаний до механізму товароприйому знизу.
Текст

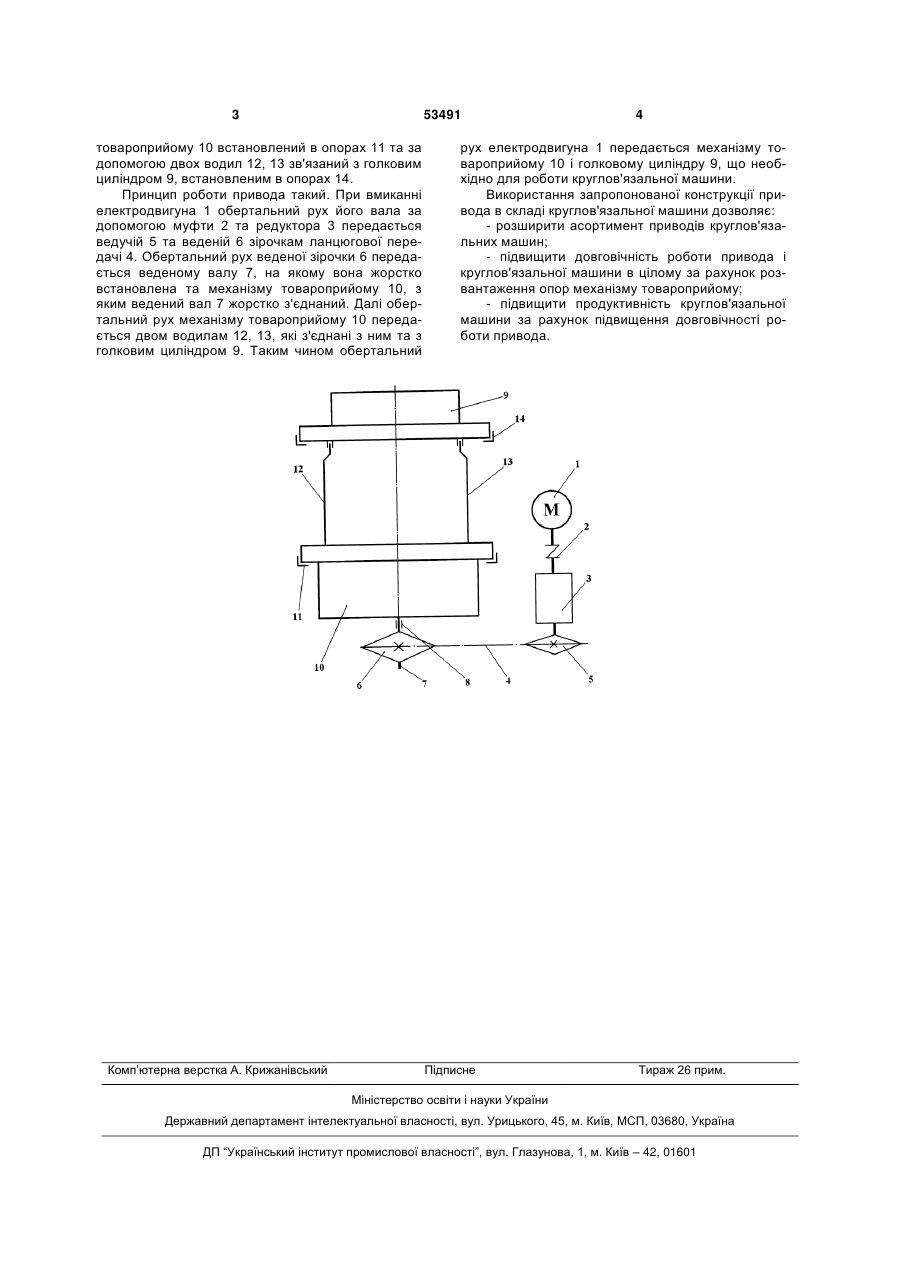

Привід круглов'язальної машини, що містить електродвигун та ланцюгову передачу для з'єднання з механізмом товароприйому, причому ведуча зірочка кінематично з'єднана з електродвигуном, який відрізняється тим, що додатково містить ведений вал, на якому жорстко встановлена ведена зірочка, при цьому ведений вал жорстко приєднаний до механізму товароприйому знизу. (19) (21) u201003826 (22) 02.04.2010 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, ПАВЛЕНКО ГЕОРГІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 53491 товароприйому 10 встановлений в опорах 11 та за допомогою двох водил 12, 13 зв'язаний з голковим циліндром 9, встановленим в опорах 14. Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою муфти 2 та редуктора 3 передається ведучій 5 та веденій 6 зірочкам ланцюгової передачі 4. Обертальний рух веденої зірочки 6 передається веденому валу 7, на якому вона жорстко встановлена та механізму товароприйому 10, з яким ведений вал 7 жорстко з'єднаний. Далі обертальний рух механізму товароприйому 10 передається двом водилам 12, 13, які з'єднані з ним та з голковим циліндром 9. Таким чином обертальний Комп’ютерна верстка А. Крижанівський 4 рух електродвигуна 1 передається механізму товароприйому 10 і голковому циліндру 9, що необхідно для роботи круглов'язальної машини. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода і круглов'язальної машини в цілому за рахунок розвантаження опор механізму товароприйому; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи привода. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of circular knitting machine
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Pavlenko Heorhii Ivanovych
Назва патенту російськоюПривод кругловязальной машины
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Павленко Георгий Иванович
МПК / Мітки
МПК: D04B 15/00
Мітки: привід, круглов'язальної, машини
