Будівельний елемент

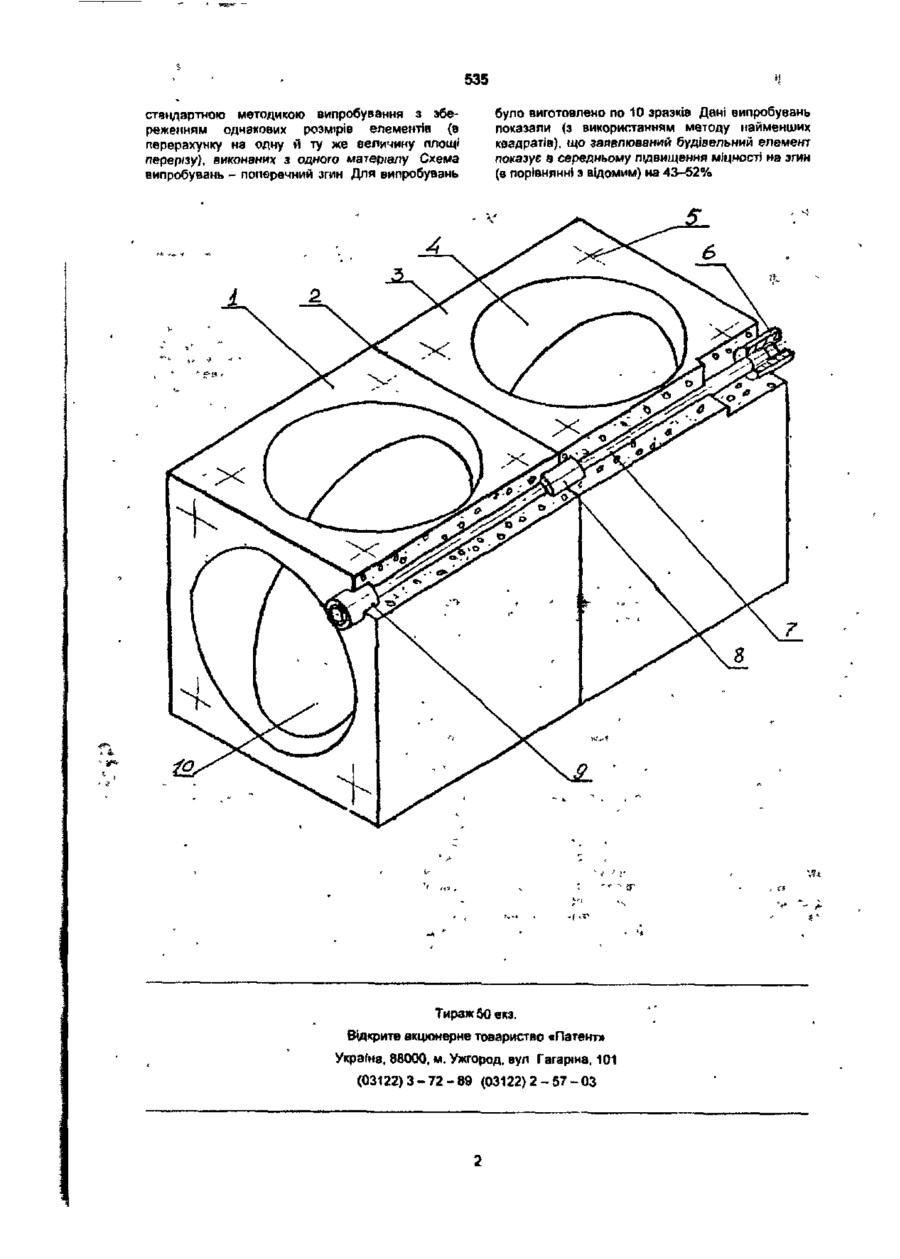

Будівельний елемент, виконаний у вигляді паралелепіпеда з порожниною в середині і засоба ми для фіксації з'єднання його в блоки, який відрізняється тим. що по краях кожної з граней паралелепіпеда виконано наскрізні отвори, канали яких паралельні ребрам паралелепіпеда і в перпендикулярних гранях знесені по осі на відстань уникнення їх пересічення, а засоби для фіксації і з'єднання виконані у вигляді металевих стяжок з нарізними втулками в зоні з'єднання. Заявлюваний будівельний елемент відноситься до універсальних будівельних блоків, за допомогою яких може бути збудована як житлова будівля, так і будівля для різних господарських призначень. Уже відомий будівельний елемент (у вигляді блоку), описаний в російському бюлетені "Полезные модели и промышленные образцы", № 3 від 16,03.96. N«42223. Відомий блок виконано у вигляді прямокутного паралелепіпеда з порожнинами в середині і з бокового ребристою поверхнею у вигляді пазів. При монтажі будівельного вузла із відомих блоків виступи одного блоку входять у відповідні пази протилежного блоку. За допомогою скріпляючої' рідини, наприклад, цементного розчину, один блок фіксується з іншим. Але відомий будівельний елемент має суттєві недоліки. Це, перш за все, складна форма виготовлення такого блоку і обумовлений нею ненадійний спосіб скріплення епементів один з одним. В результаті надійність скріплення блоків і всієї споруди значно знижується. Зменшуються показники міцності всієї споруди, э з другого боку збільшується час на монтаж всієї споруди В основу корисної моделі поставлено задачу в будівельному елементі шпяхом створення до- • даткових наскрізних отворів по краях граней паралелепіпеда забезпечити надійне скріплення будівельних елементів за рахунок стандартних металевих тяг, рівень натяжіння яких регулюється нарізковими з'єднаннями Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним реі/пьтатом полягає в утворенні по краях кожної з граней будівельного елемента наскрізних отворів, канали яких знесені для запобігання пересіченню тяг в перпендикулярних напрямках. Введеними в кана ли тягами, які з'єднані нарізковими втулками з ліво- і правосторонньою нарізкою, будівельні елементи міцно скріплюються один з одним, при необхідності утворюючи різноманітні будівельні і архітектурні форми. На кресленні зображено в аксонометрії заявлюваний будівельний елемент. Позицією 1 позначено корпус будівельного елемента, 2 - місце з'єднання аналогічних будівельних елементів, 3 корпус приєднуваного будівельного елементу, 4 вихід порожнини корпусу 3, 5 - умовною позначкою наскрізного отвору корпусу 3, 6 - елемент фіксації стяжки, 7 - металеву стяжку, 8 — нарізкову втулку, 9 - вузол фіксації металевої стяжки, 10 проекцію порожнини в середині заявлюваного будівельного елемента Будівельний елемент збирається в блоки за допомогою металевої стяжки 7 і нарізкової втулки 8 (з право-1 лівосторонньою нарізкою) Жорсткість з'єднання забезпечується не тільки характеристиками пружності матеріалу стяжок, а і за допомогою жорсткої фіксації (позиція 6) кінця стяжки, яка може бути виконана, наприклад, з щільного оксиду алюмінію. Фіксація будівельних елементів в просторі здійснюється також за допомогою металевих стяжок, розташованих в перпендикулярних (по відношенню до зображених на кресленні) площинах. При цьому канали, через які проходять стяжки, зміщено один відносно іншого так, щоб уникнути пересічення стяжок при "суцільному" "в'язанні" елементів. Конструкція заявлюваного будівельного елемента дозволяє складати окремі суцільні елементи споруди, наприклад цілу стіну житлового будинку. Для порівняння механічних властивостей відомого і заявлюваного виробів були проведені за со ю 535 стандартною методикою випробування з збереженням однакових розмірів елементів (в перерахунку на одну й ту же величину площі перерізу), виконаних з одного матеріалу Схема випробувань - поперечний згин Для випробувань було виготовлено по 10 зразків Дані випробувань показали (з використанням методу найменших квадратів), що заявлюеаний будівельний елемент показує 8 середньому підвищення міцності на згин (в порівнянні з відомим) на 43-52% Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 86000, м. Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
