Туалетний набір

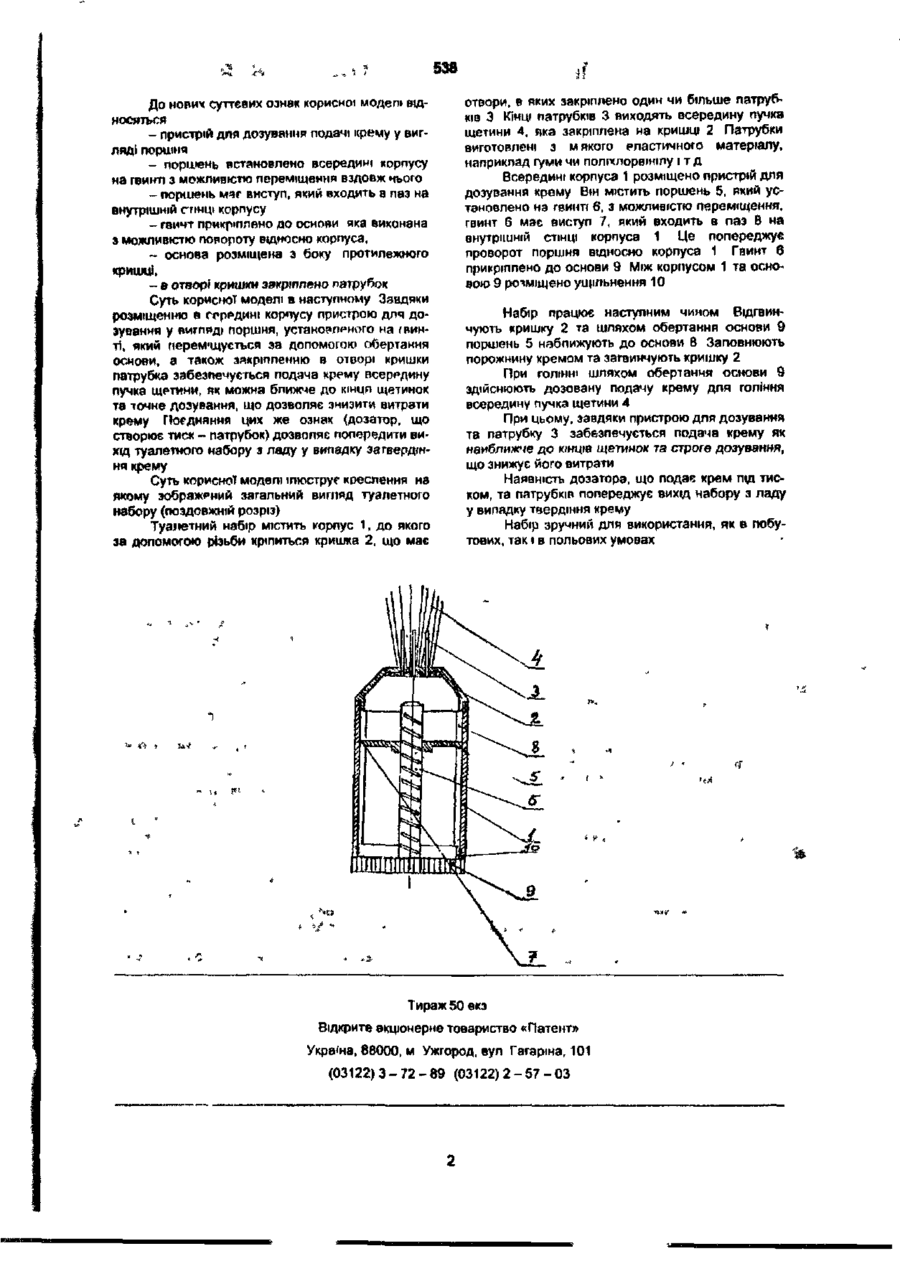

Туалетний набір, що містить корпус з МІСТКІСТЮ всередині нього для мильного крему, кришку з отвором та розміщений на кришці пучок щетини, який відрізняється тим, шо він оснащений пристроєм для дозування подачі крему у вигляді поршня, установленого всередині корпусу на ГВИНТІ з можливістю переміщення ВЗДОРЖ нього і який має виступ, що входить в паз на внутрішній стінці корпусу, причому гвинт прикріплено до основи, яка виконана з можливістю повороту відносно корпусу і розміщена э боку, протилежного кришці, а в отворі кришки закріплено патрубок. витрату крему, а конструкція випускної частини не виключає можливості його тверднення. В основу корисної моделі покладена задача створення туалетного набору, в якому за рахунок удосконалення вузлів дозування крему та його випуску забезпечується зниження витрати крему та попередження його тверднення в процесі багаторазового використання Поставлена задача вирішується тин, що у відомому туалетному наборі, що містить корпус з МІСТКІСТЮ всередині нього для крему, кришку з отвором та розміщений на кришці пучок щетини, згідно з корисною моделлю, він оснащений пристроєм для дозування подачі крему у вигляді поршня, встановпеного всередині корпусу на гвинті з можливістю переміщення вздовж нього, і який має виступ, що входить в паз на внутрішній стінці корпусу, причому гвинт прикріплено до основи, яка виконана з можливістю повороту відносно корпусу і розміщена з боку, протилежного кришці, а в отворі кришки закріплено патрубок. Суттєвими ознаками запропонованого пристрою, спільними э ознаками відомого туалетного набору, тобто які не являють в загальному вигляді новизни, є. - туалетний набір; - корпус з МІСТКІСТЮ всередині нього для крему, - кришка з отвором; - пучок щетини, розміщений на кришці. 00 со ю 538 До нових суттєвих ознак корисної моделі відносяться - пристрій дпя дозування подачі крему у вигляді поршня - поршень встановлено всередині корпусу на гвинті з можливістю переміщення вздовж нього ~- поршень маг виступ, який входить в паз на внутрішній синці корпусу - гвичт прикріплено до основи яка виконана з можливістю поророту відносно корпуса, - основа розміщена э боку протилежного кришці, - в отворі кришки закріплено патрубок Суть корисної моделі в наступному Завдяки розміщенню в ггррдині корпусу пристрою для дозування у вигпяді поршня, устанорлрного на (винті, який перем-щується за допомогою обертання основи, а також закріпленню в отворі кришки патрубка забезпечується подача крему всередину пучка щетини, як можна ближче до кінця щетинок та точне дозування, що дозволяє знизити витрати крему Поєднання цих же ознак (дозатор, що створює тиск - патрубок) дозволяє попередити вихід туалетного набору з ладу у випадку загверджня крему Суть корисної моделі ілюструг креслення на якому зображений загальний вигляд туалетного набору (поздовжній розріз) Туалетний набір містить корпус 1, до якого за допомогою різьби кріпиться кришка 2, що має отвори, в яких закріплено один чи більше патрубків 3 Кінці патрубків 3 виходять всередину пучка щетини 4. яка закріплена на кришці 2 Патрубки виготовлені з м якого еластичного матеріалу, наприклад гуми чи поліхлорвінілу і т д Всередині корпуса 1 розміщено пристрій для дозування крему Він містить поршень 5, який установлено на гвинті 6, з можливістю переміщення, гвинт G має виступ 7, який входить в паз 8 на внутрішній СТІНЦІ корпуса 1 Це попереджує проворот поршня відносно корпуса 1 Гвинт 6 прикріплено до основи 9 Між корпусом 1 та основою 9 рошіщено ущільнення 10 Набір працює наступним чином Відгвинчують кришку 2 та шляхом обертання основи 9 поршень 5 наближують до основи 8 Заповнюють порожнину кремом та загвинчують кришку 2 При ГОЛІННІ шпяхом обертання основи 9 здійснюють дозовану подачу крему для гоління всередину пучка щетини 4 При цьому, завдяки пристрою для дозування та патрубку 3 забезпечується подача крему як найближче до кінців щетинок та строге дозування, що знижує його витрати Наявність дозатора, що подає крем під тиском, та патрубків попереджує вихід набору з ладу у випадку твердіння крему Набір зручний для використання, як в побутових, так і в польових умовах Тираж 50 екз Відкрите акціонерне товариство «Патент» Укра'на, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
