Навісна поливальна установка

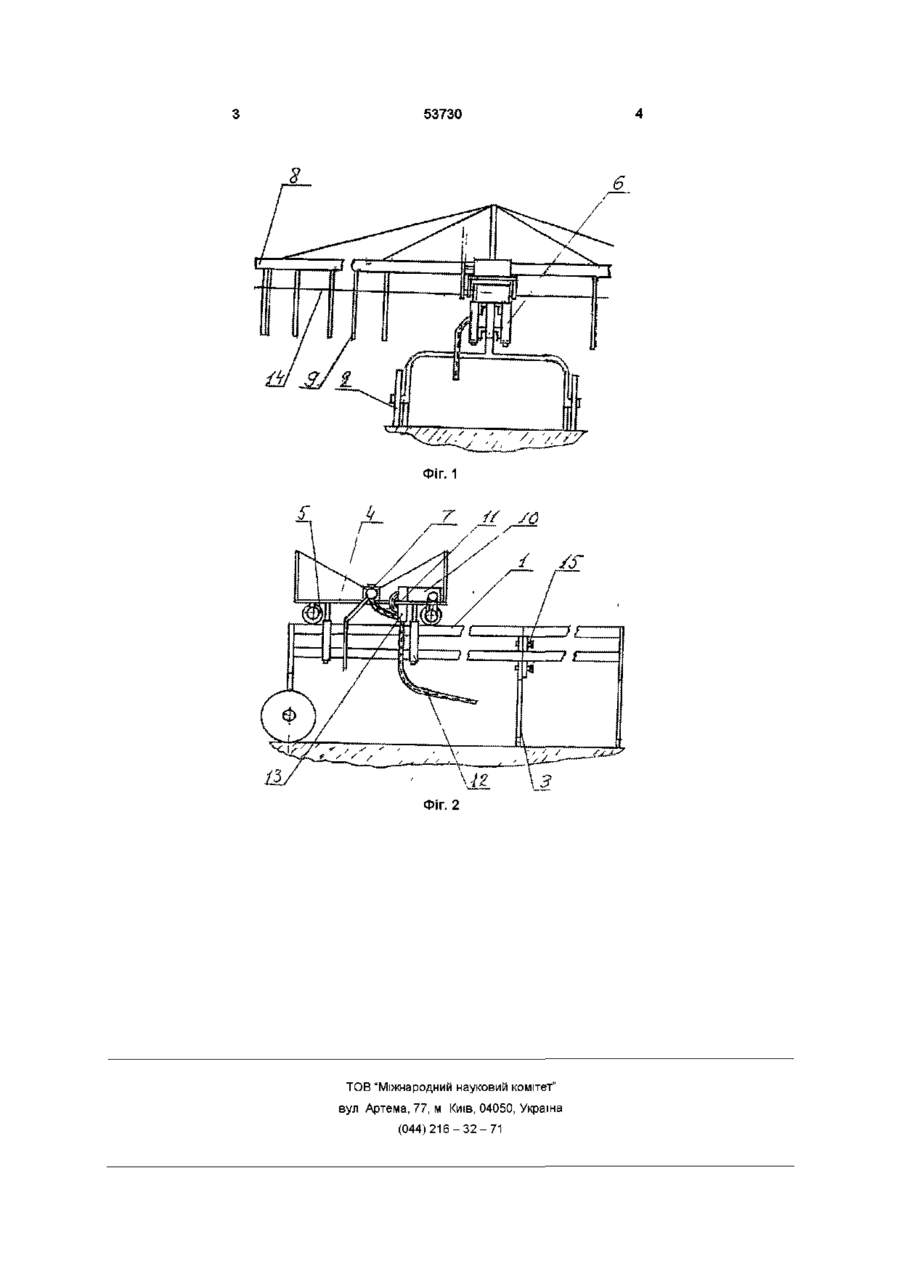

Навісна поливальна установка, що містить розподільний трубопровід, редуктор, пдродвигун, яка відрізняється тим що, вона оснащена напрямними, платформою для розподільного трубопроводу, причому вісь опорного ролика платформи механічно з'єднана з веденим валом редуктора Пропонуємий винахід відноситься к сільському господарству, віддаючи перевагу невеликим земельним площам достатню стабілізацію його положення відносно рядів рослин Ця установка зображена на кресленні (див фіг 1-2) на фіг 1 зображено вид установки спереду, на фіг 2 - вид в профіль Навісна поливна установка (див фіг 1) складається із горизонтальних напрямних 1, установленнях на колісну пару 2 та опори 3 На напрямних знаходиться платформа 4, з опорними роликами 5 і стабілізуючими роликами 6 До неї на шарнірах 7 прикріплені розподільні трубопроводи 8 з гнучкими водовипускними трубками 9 і установлені редуктор 10 і пдродвигун 11 Вісь опорного ролика платформи з'єднана механічною передачею, наприклад, ремінною, з веденим валом редуктора, а ведучий вал - з пдродвигуном М'який шланг 12 призначене для подавання води від насоса до розподільника 13, а шнур 14 - для фіксування водовипускних трубок 9 Затискачі 15 призначені для кріплення додаткових напрямних ВІДОМІ ПОЛИВНІ установки ДДА -100м і «Фре гат» - громіздкі і вимагають великих витрат енергії (і) Найбільш близькою по технічної суті є установка «Фрегат», яка являє собою розподільний трубопровід, приводимий до руху пдродвигуном через редуктор Вона рухається по кругу біля опори, змінюючи своє положення відносно рядів рослин Суцільне дощування, що робить установка, зволожує ґрунт на недостатню глибину і ущільнює його верхній шар Робити прогресивне поливання невеликими дозами протягом тривалого часу в кореневу зону рослин такими установками недоцільно В пропонуємому винаході удосконалюєтеся переміщення розподільного трубопроводу і стабілізація його положення Поливна установка наділяється напрямними, платформою для розподільного трубопроводу і установлений на неї редуктора та пдродвигуна Навісна поливна установка містить розподільний трубопровід, редуктор, пдродвигун Для переміщення розподільного трубопроводу та стабілізації його положення відносно рядив, вона наділена напрямними, платформою для розподільного трубопроводу, причому вісь опорного ролика платформи механічно з'єднана зведеним валом редуктора Це забезпечує зниження сили тертя качання при переміщенні розподільного трубопроводу і Перед початком роботи шнуром 14 трубки 9 фіксуються в кореневій зоні Відкриваються подача води від насоса і вона через розподільник 13, трубопроводи 8 і трубки 9 надходить в кореневу зону і до пдродвигуна 11 Обертання вала пдродвигуна через редуктор, механічну передачу і опорний ролик приводить платформу, до руху По досягненні платформою упора подача води припиняється і вона повертається у вихідне положення Уся установка переміщується в нове положення і цикл повторюється о о со ГО Ю 53730 11 Фіг. 2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
