Навісна льонозбиральна машина

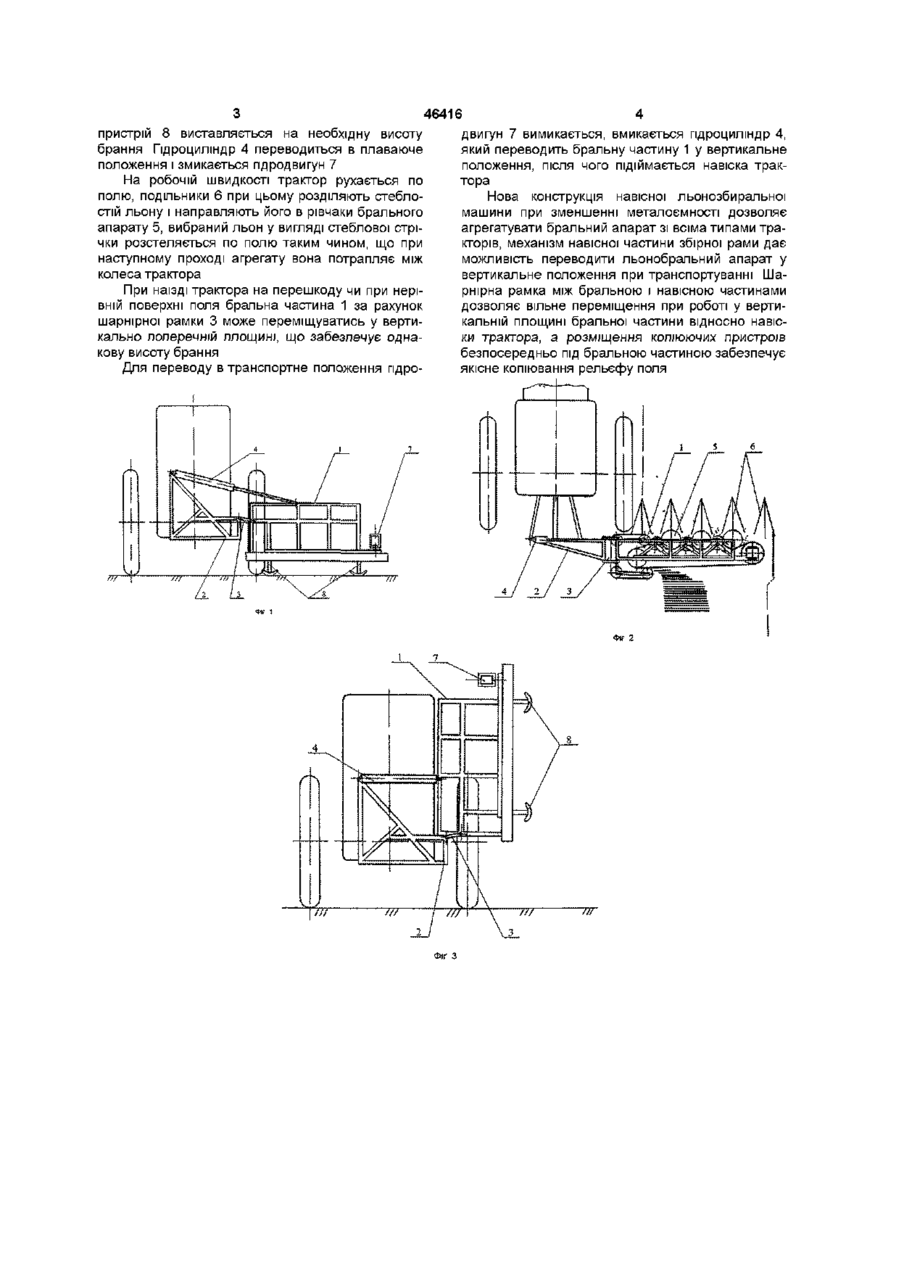

Навісна льонозбиральна машина, що містить збірну раму з навісним пристосуванням, бральний апарат з поперечними бральними рівчаками, механізм приводу, яка відрізняється тим, що на збірній рамі змонтовані навісна і бральна частини, які навішені на трактор збоку і позаду, за допомогою гідроциліндра забезпечений перевід у вертикальне положення при транспортуванні і навпаки бральної частини, привід якої здійснюється пдродвигуном, крім того, між навісною і бральною частинами встановлено шарнірну рамку, а бральна частина обладнана регульованим копіюючим пристроєм Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний як агрегат для механізованого збирання льону Відома причіпна льонозбиральна машина ЛТ4, яка складається з рами, опорних коліс, брального апарата з поздовжніми бральними рівчаками, поперечного транспортера та розстилочного щита [Льноуборочные машины /Хайлис ГА , Быков Н Н , Бухаркин В Н и др — М Машиностроение, 1985 — с 1 6 - 1 7 ] Недоліком таких льонозбиральних машин є їх висока металоємність, пов'язана з конструктивним виконанням бральних секцій Відома навісна льонозбиральна машина ТЛН1,5, яка містить збірну раму, навісне пристосування, бральний апарат з поперечними бральними рівчаками та механізм приводу [Операционная технология комбайновой уборки и послеуборочной обработки льна-долгунца / Маликов Е А , Луценко В М — М Россельхозиздат 1977 — с 39 - 44 ] Недоліком таких льонозбиральних машин є спосіб агрегатування тільки з одним типом тракторів, що мають реверсивний хід, а також обмеження копіювання поверхні поля, пов'язане з навісним типом машини В основу винаходу поставлено задачу вдосконалити льонозбиральну машину шляхом зміни и конструкції, забезпечити кращі експлуатаційні характеристики, що дають можливість агрегатування з різними типами тракторів, переводу агрегату у вертикальне положення при транспортуванні, покращення копіювання рельєфу поля, а також зменшення металоємності машини Поставлена задача вирішується таким чином У ВІДОМІЙ навісній льонозбиральній машині, що містить збірну раму з навісним пристосуванням, бральний апарат з поперечними бральними рівчаками, механізм приводу, згідно з запропонованим винаходом, на збірній рамі змонтовані навісна s бральна частини, які навішені на трактор збоку і позаду, за допомогою пдроциліндру забезпечений перевід у вертикальне положення при транспортуванні і навпаки бральної частини, привід якої здійснюється пдродвигуном, крім того, між навісною і бральною частинами встановлено шарнірну рамку, а бральна частина обладнана регульованим копіюючим пристроєм На приведених кресленнях схематично показана навісна льонозбиральна машина На фіг 1 прямокутна проекція брального апарата з трактором (вид ззаду), на фіг 2 - вид зверху, на фіг 3 вертикальне транспортне положення брального агрегату Навісна льонозбиральна машина містить збірну раму, на якій змонтована бральна 1 і навісна 2 частини, з'єднані між собою шарнірною рамкою 3 і гідроциліндром 4 На машині застосований бральний апарат з поперечними бральними рівчаками 5, до яких приєднані подільники 6 Привід машини здійснюється від пдродвигуна 7, а сама машина опирається на два регульованих копіюючих пристрої 8 Навісна льонозбиральна машина працює наступним чином Разом із навіскою трактора навісна частина 2 рами машини опускається так, щоб бральна частина 1 стала регульованим копіюючим пристроєм 8 на ґрунт і шарнірна рамка 3 зайняла положення, близьке до горизонтального Перед цим копіюючий (О (О пристрій 8 виставляється на необхідну висоту брання Гідроциліндр 4 переводиться в плаваюче положення і змикається пдродвигун 7 На робочій швидкості трактор рухається по полю, подільники 6 при цьому розділяють стеблостій льону і направляють його в рівчаки брального апарату 5, вибраний льон у вигляді стеблової стрічки розстеляється по полю таким чином, що при наступному проході агрегату вона потрапляє між колеса трактора При наїзді трактора на перешкоду чи при нерівній поверхні поля бральна частина 1 за рахунок шарнірної рамки 3 може переміщуватись у вертикально поперечній площині, що забезпечує однакову висоту брання Для переводу в транспортне положення пдро 46416 двигун 7 вимикається, вмикається гідроциліндр 4, який переводить бральну частину 1 у вертикальне положення, після чого підіймається навіска трактора Нова конструкція навісної льонозбиральної машини при зменшенні металоємності дозволяє агрегатувати бральний апарат зі всіма типами тракторів, механізм навісної частини збірної рами дає можливість переводити льонобральний апарат у вертикальне положення при транспортуванні Шарнірна рамка між бральною і навісною частинами дозволяє вільне переміщення при роботі у вертикальній площині бральної частини відносно навіски трактора, а розміщення копіюючих пристроїв безпосередньо під бральною частиною забезпечує якісне копіювання рельєфу поля Фіг З 46416 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
