Спосіб отримання газового палива

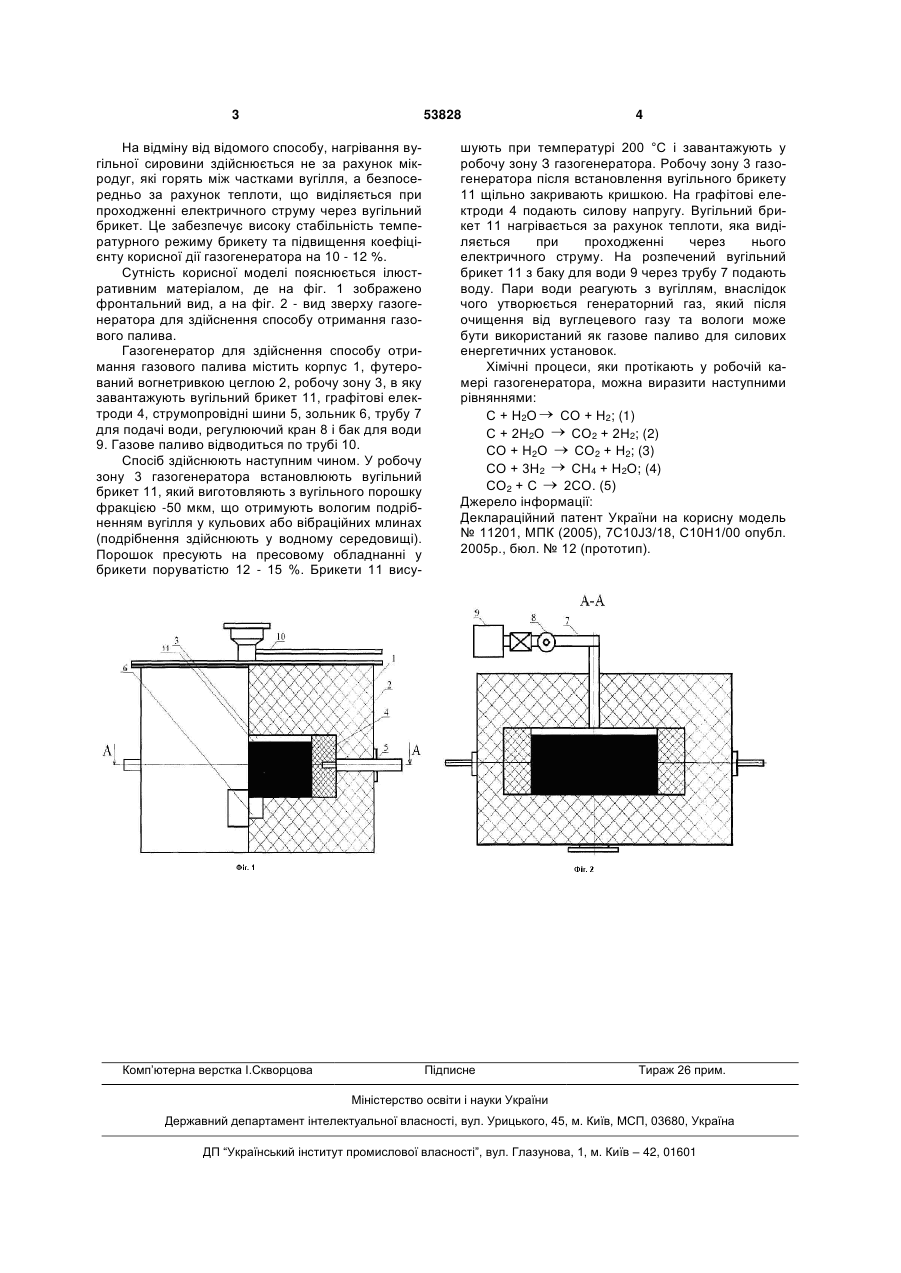

Спосіб отримання газового палива, який полягає у тому, що у робочу зону газогенератора завантажують порошок кам'яного вугілля, пропускають через порошок електричний струм і нагрівають 3 53828 На відміну від відомого способу, нагрівання вугільної сировини здійснюється не за рахунок мікродуг, які горять між частками вугілля, а безпосередньо за рахунок теплоти, що виділяється при проходженні електричного струму через вугільний брикет. Це забезпечує високу стабільність температурного режиму брикету та підвищення коефіцієнту корисної дії газогенератора на 10 - 12 %. Сутність корисної моделі пояснюється ілюстративним матеріалом, де на фіг. 1 зображено фронтальний вид, а на фіг. 2 - вид зверху газогенератора для здійснення способу отримання газового палива. Газогенератор для здійснення способу отримання газового палива містить корпус 1, футерований вогнетривкою цеглою 2, робочу зону 3, в яку завантажують вугільний брикет 11, графітові електроди 4, струмопровідні шини 5, зольник 6, трубу 7 для подачі води, регулюючий кран 8 і бак для води 9. Газове паливо відводиться по трубі 10. Спосіб здійснюють наступним чином. У робочу зону 3 газогенератора встановлюють вугільний брикет 11, який виготовляють з вугільного порошку фракцією -50 мкм, що отримують вологим подрібненням вугілля у кульових або вібраційних млинах (подрібнення здійснюють у водному середовищі). Порошок пресують на пресовому обладнанні у брикети поруватістю 12 - 15 %. Брикети 11 вису Комп’ютерна верстка І.Скворцова 4 шують при температурі 200 °С і завантажують у робочу зону З газогенератора. Робочу зону 3 газогенератора після встановлення вугільного брикету 11 щільно закривають кришкою. На графітові електроди 4 подають силову напругу. Вугільний брикет 11 нагрівається за рахунок теплоти, яка виділяється при проходженні через нього електричного струму. На розпечений вугільний брикет 11 з баку для води 9 через трубу 7 подають воду. Пари води реагують з вугіллям, внаслідок чого утворюється генераторний газ, який після очищення від вуглецевого газу та вологи може бути використаний як газове паливо для силових енергетичних установок. Хімічні процеси, яки протікають у робочій камері газогенератора, можна виразити наступними рівняннями: С + Н2О СО + Н2; (1) С + 2Н2О СО2 + 2Н2; (2) СО + Н2О СО2 + Н2; (3) СО + 3Н2 СН4 + Н2О; (4) СО2 + С 2СО. (5) Джерело інформації: Деклараційний патент України на корисну модель № 11201, МПК (2005), 7C10J3/18, С10Н1/00 опубл. 2005р., бюл. № 12 (прототип). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
