Кришка для закупорювання скляних консервних банок
Формула / Реферат
Кришка для закупорювання скляних консервних банок, яка складається з циліндричної головки, вінця більшого діаметра й ущільнювального кільця, розміщеного у внутрішній порожнині вінця, яка відрізняється тим, що нижня частина вінця зігнута під кутом 170-190° по відношенню до його бокової поверхні, і її кромка частково розміщена в тілі ущільнювального кільця в нижній його частині.
Текст

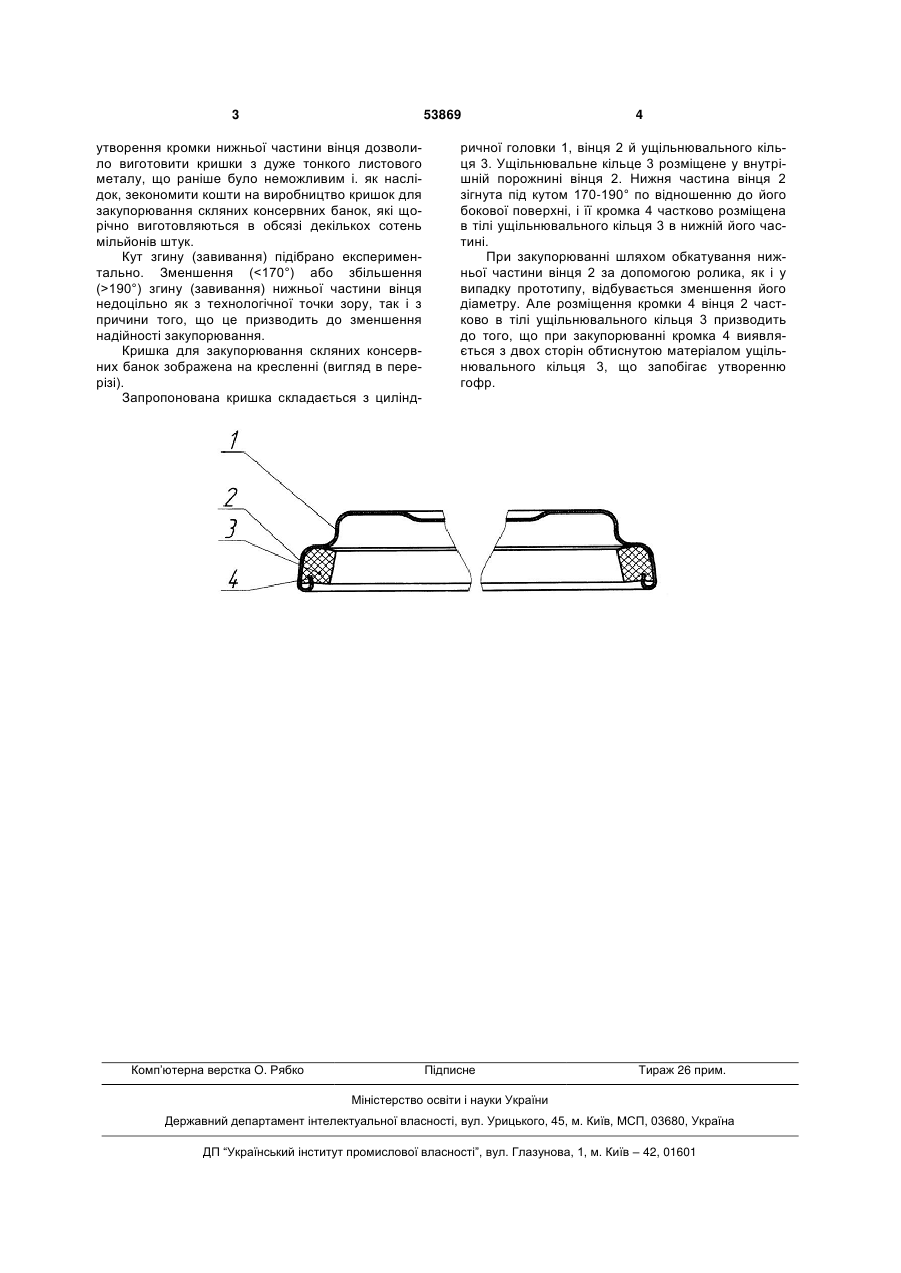

Кришка для закупорювання скляних консервних банок, яка складається з циліндричної головки, вінця більшого діаметра й ущільнювального кільця, розміщеного у внутрішній порожнині вінця, яка відрізняється тим, що нижня частина вінця зігнута під кутом 170-190° по відношенню до його бокової поверхні, і її кромка частково розміщена в тілі ущільнювального кільця в нижній його частині. (19) (21) u201003276 (22) 22.03.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) МОЛДАВСЬКИЙ ФЕЛІКС ГРИГОРОВИЧ (73) ЛІТВІН ОЛЕКСАНДР ІЛЛІЧ, СІМХОВИЧ НАУМ, US 3 53869 утворення кромки нижньої частини вінця дозволило виготовити кришки з дуже тонкого листового металу, що раніше було неможливим і. як наслідок, зекономити кошти на виробництво кришок для закупорювання скляних консервних банок, які щорічно виготовляються в обсязі декількох сотень мільйонів штук. Кут згину (завивання) підібрано експериментально. Зменшення (190°) згину (завивання) нижньої частини вінця недоцільно як з технологічної точки зору, так і з причини того, що це призводить до зменшення надійності закупорювання. Кришка для закупорювання скляних консервних банок зображена на кресленні (вигляд в перерізі). Запропонована кришка складається з цилінд Комп’ютерна верстка O. Рябко 4 ричної головки 1, вінця 2 й ущільнювального кільця 3. Ущільнювальне кільце 3 розміщене у внутрішній порожнині вінця 2. Нижня частина вінця 2 зігнута під кутом 170-190° по відношенню до його бокової поверхні, і її кромка 4 частково розміщена в тілі ущільнювального кільця 3 в нижній його частині. При закупорюванні шляхом обкатування нижньої частини вінця 2 за допомогою ролика, як і у випадку прототипу, відбувається зменшення його діаметру. Але розміщення кромки 4 вінця 2 частково в тілі ущільнювального кільця 3 призводить до того, що при закупорюванні кромка 4 виявляється з двох сторін обтиснутою матеріалом ущільнювального кільця 3, що запобігає утворенню гофр. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCover for closing glass cans
Автори англійськоюMoldavskyi Feliks Hryhorovych
Назва патенту російськоюКрышка для укупорки стеклянных консервных банок
Автори російськоюМолдавский Феликс Григорьевич
МПК / Мітки
МПК: B65D 43/02
Мітки: закупорювання, кришка, банок, консервних, скляних
