Кришка для консервних банок

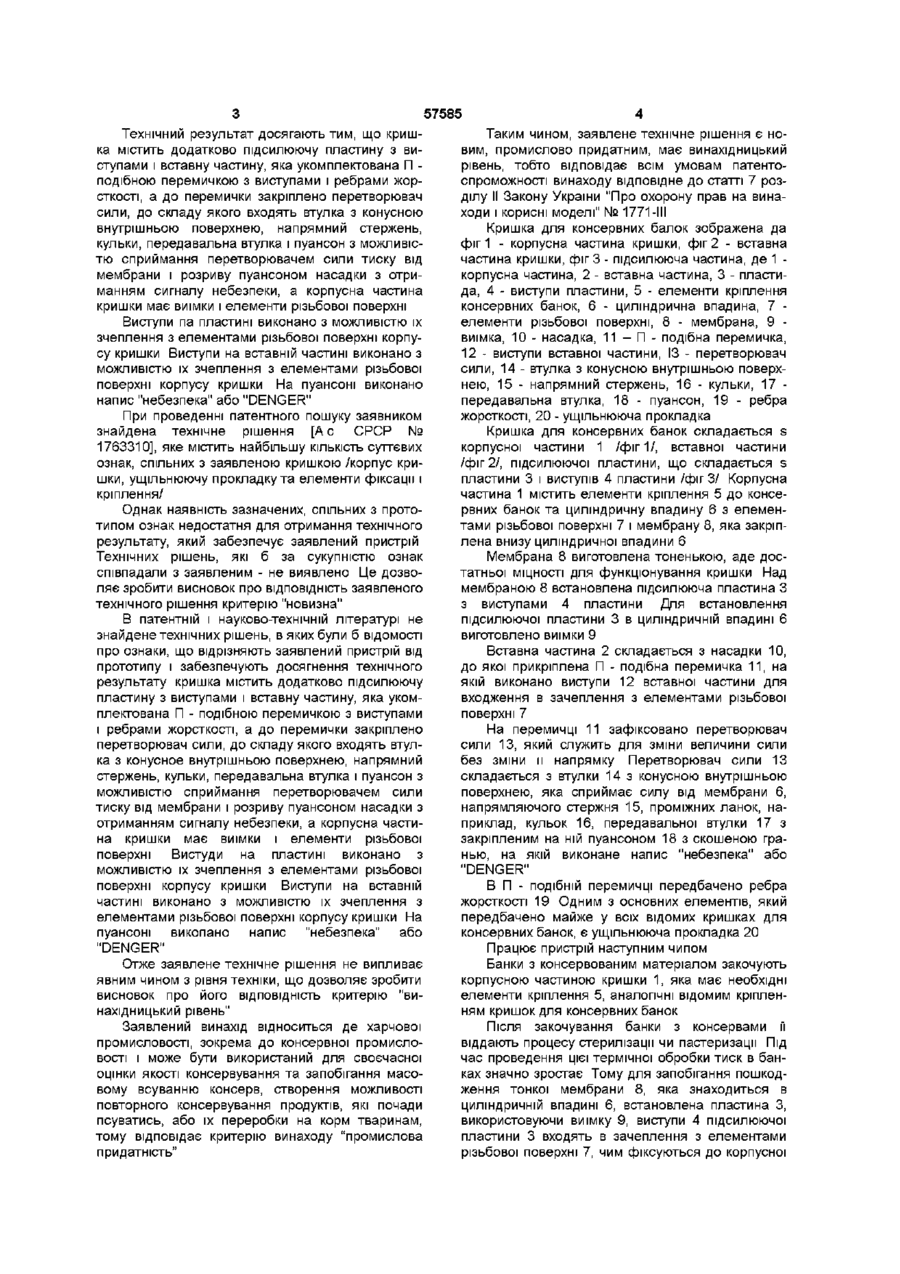

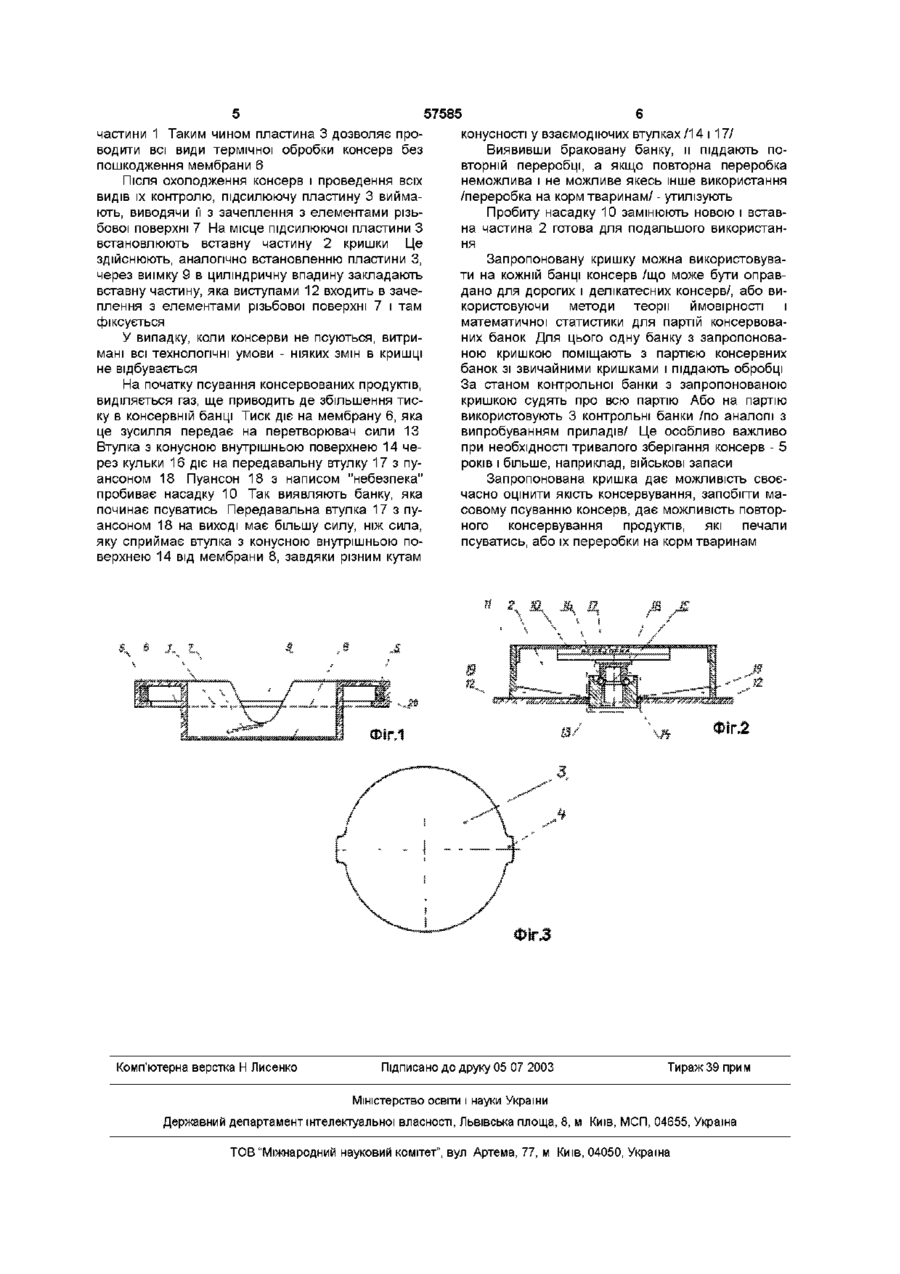

1 Кришка для консервних банок, що складається з корпусу кришки, ущільнювальної прокладки та елементів фіксації і кріплення, яка відрізняється тим, що містить додатково підсилюючу пластину з виступами і вставну частину, яка укомплектована П-подібною перемичкою з виступами і ребрами жорсткості, а до перемички закріплено перетворювач сили, до складу якого входять втулка з конусною внутрішньою поверхнею, напрямний стержень, кульки, пере Винахід відноситься де харчової промисловості, зокрема до консервної промисловості, а саме до конструкції кришок для консервних байок і може бути використаний на підприємствах консервної промисловості - консервних заводах чи цехах з різними формами власності для своєчасної оцінки якості консервування та запобігання масовому псуванню консерв, створення можливості повторного консервування продуктів, які почали всуватись, або їх переробки на корм тваринам ВІДОМІ кришки для консервних банок [А с СРСР №№ 424776, 519367, 577158, 952682, 1125161, 1271797, 1512867, 1514681, 1761624, 1770219, 1778038, 1784553, патент США № 4408694, кл В 65 D 45/30, 1983 р ] , які містять корпус кришки, що представляє собою закритий з однієї сторони циліндр, ущільнюючу прокладку та елементи фіксації і кріплення до консервних банок Недоліками відомих кришок для консервних банок є - відсутність елементу, що сигналізує про початок псування продукту /коли консерва вже "здулася", то це інформація вже про псування продукту, а не про початок псування/, - складність конструкції, - не всі кришки універсальні, тобто підходять давальна втулка і пуансон з можливістю сприймання перетворювачем сили тиску від мембрани і розриву пуансоном насадки з отриманням сигналу небезпеки, а корпусна частина кришки має виїмки і елементи різьбової поверхні 2 Кришка за п 1, яка відрізняється тим, що виступи на пластині виконано з можливістю їх зчеплення з елементами різьбової поверхні корпусу кришки 3 Кришка за п 1, яка відрізняється тим, що виступи на вставній частині виконано з можливістю їх зчеплення з елементами різьбової поверхні корпусу кришки 4 Кришка за п 1, яка відрізняється тим, що на пуансоні виконано напис "небезпека" або "DENGER" пише до скляних банок і не підходять до металевих Найбільш близьким за технічною суттю рішенням до запропонованої кришки для консервних банок є [Затвор для герметичной укупорки стеклянной тары, А с СРСР № 1763310], який містить корпус кришки, ущільнюючу прокладку, притискне кільце, яке має в нижній частині буртик для фіксації, а у верхній частині Г - подібний виступ, який має щілини для виходу пари Недоліками відомого затвору є - відсутність елементу, що сигналізує про початок псування продукту, - складність конструкції, - підходить лише до скляних банок і не підходить до металевих Запропонована кришка для консервних банок дозволяє отримати сигнал про початок псування продукту, не складна у виготовленні і експлуатації та універсальна, тобто підходить як до скляних так і металевих банок В основу винаходу поставлено завдання створити кришку для консервних байок, яка давала б можливість отримувати сигнал про початок псування продукту, відносно не складну і універсальну для застосування /для скляних і металевих консервних банок/ ю 00 ю ю 57585 Технічний результат досягають тим, що кришка містить додатково підсилюючу пластину з виступами і вставну частину, яка укомплектована П подібною перемичкою з виступами і ребрами жорсткості, а до перемички закріплено перетворювач сили, до складу якого входять втулка з конусною внутрішньою поверхнею, напрямний стержень, кульки, передавальна втулка і пуансон з можливістю сприймання перетворювачем сили тиску від мембрани і розриву пуансоном насадки з отриманням сигналу небезпеки, а корпусна частина кришки має виїмки і елементи різьбової поверхні Виступи па пластині виконано з можливістю їх зчеплення з елементами різьбової поверхні корпусу кришки Виступи на вставній частині виконано з можливістю їх зчеплення з елементами різьбової поверхні корпусу кришки На пуансоні виконано напис "небезпека" або "DENGER" При проведенні патентного пошуку заявником знайдена технічне рішення [А с СРСР № 1763310], яке містить найбільшу КІЛЬКІСТЬ суттєвих ознак, спільних з заявленою кришкою /корпус кришки, ущільнюючу прокладку та елементи фіксації і кріплення/ Однак наявність зазначених, спільних з прототипом ознак недостатня для отримання технічного результату, який забезпечує заявлений пристрій Технічних рішень, які б за сукупністю ознак співпадали з заявленим - не виявлено Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ заявленого технічного рішення критерію "новизна" В патентній і науково-технічній літературі не знайдене технічних рішень, в яких були б ВІДОМОСТІ про ознаки, що відрізняють заявлений пристрій від прототипу і забезпечують досягнення технічного результату кришка містить додатково підсилюючу пластину з виступами і вставну частину, яка укомплектована П - подібною перемичкою з виступами і ребрами жорсткості, а до перемички закріплено перетворювач сили, до складу якого входять втулка з конусное внутрішньою поверхнею, напрямний стержень, кульки, передавальна втулка і пуансон з можливістю сприймання перетворювачем сили тиску від мембрани і розриву пуансоном насадки з отриманням сигналу небезпеки, а корпусна частина кришки має виїмки і елементи різьбової поверхні Вистуди на пластині виконано з можливістю їх зчеплення з елементами різьбової поверхні корпусу кришки Виступи на вставній частині виконано з можливістю їх зчеплення з елементами різьбової поверхні корпусу кришки На пуансоні викопано напис "небезпека" або "DENGER" Отже заявлене технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про його ВІДПОВІДНІСТЬ критерію "винахідницький рівень" Заявлений винахід відноситься де харчової промисловості, зокрема до консервної промисловості і може бути використаний для своєчасної оцінки якості консервування та запобігання масовому всуванню консерв, створення можливості повторного консервування продуктів, які почади псуватись, або їх переробки на корм тваринам, тому відповідає критерію винаходу "промислова придатність" Таким чином, заявлене технічне рішення є новим, промислово придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності винаходу відповідне до статті 7 розділу II Закону України "Про охорону прав на винаходи і корисні моделі" № 1771-111 Кришка для консервних балок зображена да фіг 1 - корпусна частина кришки, фіг 2 - вставна частина кришки, фіг 3 - підсилююча частина, де 1 корпусна частина, 2 - вставна частина, 3 - пластида, 4 - виступи пластини, 5 - елементи кріплення консервних банок, 6 - циліндрична впадина, 7 елементи різьбової поверхні, 8 - мембрана, 9 виїмка, 10 - насадка, 11 - П - подібна перемичка, 12 - виступи вставної частини, ІЗ - перетворювач сили, 14 - втулка з конусною внутрішньою поверхнею, 15 - напрямний стержень, 16 - кульки, 17 передавальна втулка, 18 - пуансон, 19 - ребра жорсткості, 20 - ущільнююча прокладка Кришка для консервних банок складається s корпусної частини 1 /фіг 1/, вставної частини /фіг 2/, підсилюючої пластини, що складається s пластини 3 і виступів 4 пластини /фіг 3/ Корпусна частина 1 містить елементи кріплення 5 до консервних банок та циліндричну впадину 6 з елементами різьбової поверхні 7 і мембрану 8, яка закріплена внизу циліндричної впадини 6 Мембрана 8 виготовлена тоненькою, аде достатньої МІЦНОСТІ для функціонування кришки Над мембраною 8 встановлена підсилююча пластина З з виступами 4 пластини Для встановлення підсилюючої пластини 3 в циліндричній впадині 6 виготовлено виїмки 9 Вставна частина 2 складається з насадки 10, до якої прикріплена П - подібна перемичка 11, на якій виконано виступи 12 вставної частини для входження в зачеплення з елементами різьбової поверхні 7 На перемичці 11 зафіксовано перетворювач сили 13, який служить для зміни величини сили без зміни и напрямку Перетворювач сили 13 складається з втулки 14 з конусною внутрішньою поверхнею, яка сприймає силу від мембрани 6, напрямляючого стержня 15, проміжних ланок, наприклад, кульок 16, передавальної втулки 17 з закріпленим на ній пуансоном 18 з скошеною гранью, на якій виконане напис "небезпека" або "DENGER" В П - подібній перемичці передбачено ребра жорсткості 19 Одним з основних елементів, який передбачено майже у всіх відомих кришках для консервних банок, є ущільнююча прокладка 20 Працює пристрій наступним чипом Банки з консервованим матеріалом закочують корпусною частиною кришки 1, яка має необхідні елементи кріплення 5, аналогічні відомим кріпленням кришок для консервних банок Після закочування банки з консервами її віддають процесу стерилізації чи пастеризації Під час проведення цієї термічної обробки тиск в банках значно зростає Тому для запобігання пошкодження тонкої мембрани 8, яка знаходиться в циліндричній впадині 6, встановлена пластина З, використовуючи виїмку 9, виступи 4 підсилюючої пластини 3 входять в зачеплення з елементами різьбової поверхні 7, чим фіксуються до корпусної 57585 частини 1 Таким чином пластина 3 дозволяє проводити всі види термічної обробкиконсерв без пошкодження мембрани 6 Після охолодження консерв і проведення всіх видів їх контролю, підсилюючу пластину 3 виймають, виводячи її з зачеплення з елементами різьбової поверхні 7 На місце підсилюючої пластини З встановлюють вставну частину 2 кришки Це здійснюють, аналогічно встановленню пластини З, через виїмку 9 в циліндричну впадину закладають вставну частину, яка виступами 12 входить в зачеплення з елементами різьбової поверхні 7 і там фіксується У випадку, коли консерви не псуються, витримані всі технологічні умови - ніяких змін в кришці не відбувається На початку псування консервованих продуктів, виділяється газ, ще приводить де збільшення тиску в консервній банці Тиск діє на мембрану 6, яка це зусилля передає на перетворювач сили 13 Втулка з конусною внутрішньою поверхнею 14 через кульки 16 діє на передавальну втулку 17 з пуансоном 18 Пуансон 18 з написом "небезпека" пробиває насадку 10 Так виявляють банку, яка починає псуватись Передавальна втулка 17 з пуансоном 18 на виході має більшу силу, ніж сила, яку сприймає втулка з конусною внутрішньою поверхнею 14 від мембрани 8, завдяки різним кутам Комп'ютерна верстка Н Лисенко конусності у взаємодіючих втулках/14 і 17/ Виявивши браковану банку, и піддають повторній переробці, а якщо повторна переробка неможлива і не можливе якесь інше використання /переробка на корм тваринам/ - утилізують Пробиту насадку 10 замінюють новою і вставна частина 2 готова для подальшого використання Запропоновану кришку можна використовувати на кожній банці консерв /що може бути оправдано для дорогих і делікатесних консерв/, або використовуючи методи теорії ймовірності і математичної статистики для партій консервованих банок Для цього одну банку з запропонованою кришкою поміщають з партією консервних банок зі звичайними кришками і піддають обробці За станом контрольної банки з запропонованою кришкою судять про всю партію Або на партію використовують 3 контрольні банки /по аналогії з випробуванням приладів/ Це особливо важливо при необхідності тривалого зберігання консерв - 5 років і більше, наприклад, ВІЙСЬКОВІ запаси Запропонована кришка дає можливість своєчасно оцінити якість консервування, запобігти масовому псуванню консерв, дає можливість повторного консервування продуктів, які печали псуватись, або їх переробки на корм тваринам Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
