Інформаційно-вимірювальна система для гідрогеологічних свердловин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 54528

Опубліковано: 10.11.2010

Автори: Азарян Альберт Арамаісович, Дрига Володимир Володимирович, Цибулевський Юрій Євгенович

Завантажити PDF файл.

Формула / Реферат

Інформаційно-вимірювальна система для гідрогеологічних свердловин, що містить датчики температури та мінералізації води, які через свої АЦП з'єднані з входами мікропроцесора, вихід якого через радіопередавач з'єднано з реєструючим пристроєм, яка відрізняється тим, що вона обладнана блоком керування живленням системи і датчиком контакту корпуса зонда з водою, виходи якого з'єднано з командним входом мікропроцесора і блоком керування живленням системи, а вихід мікропроцесора через радіопередавач зв'язаний з реєструючим пристроєм через металевий трос, на якому зонд спускають у свердловину.

Текст

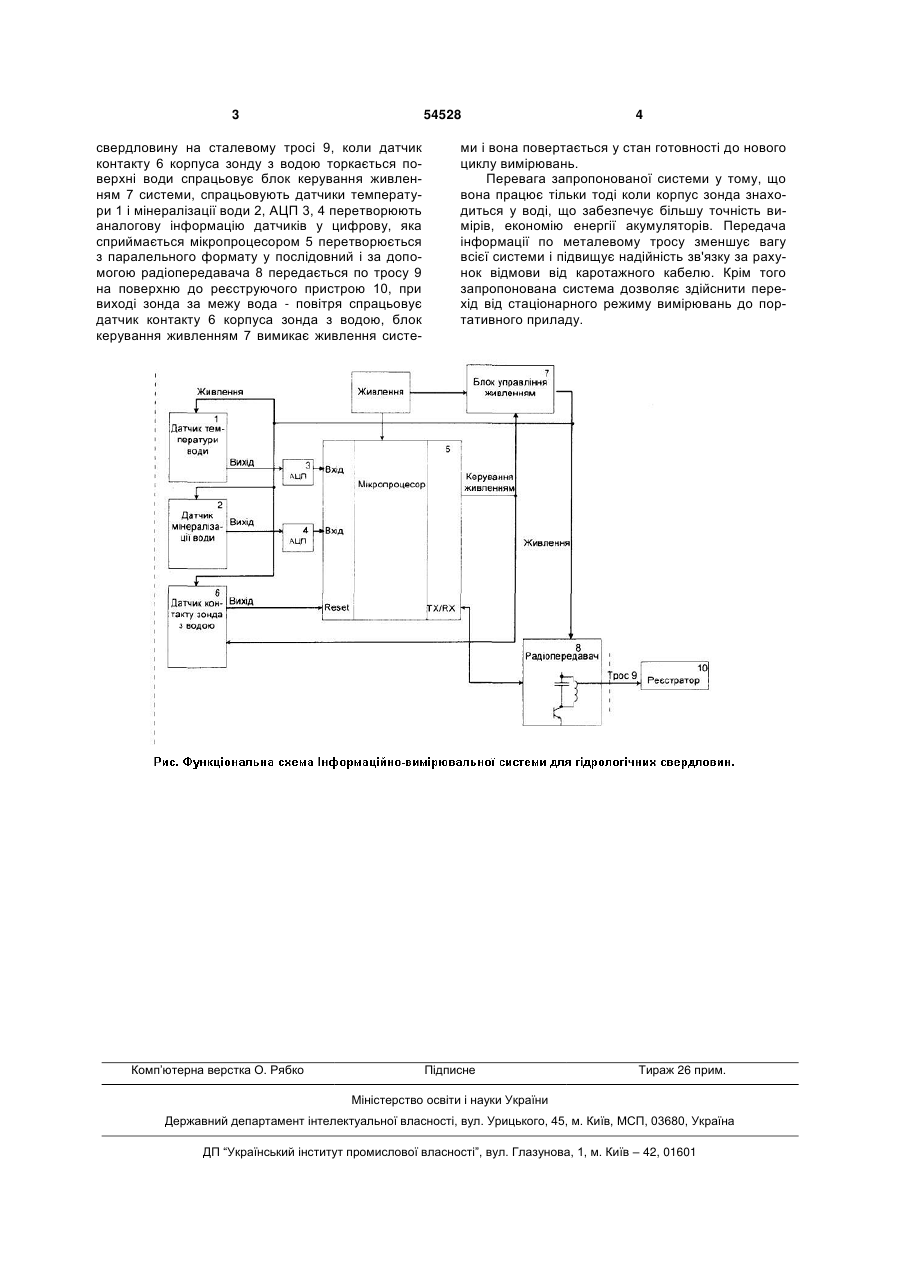

Інформаційно-вимірювальна система для гідрогеологічних свердловин, що містить датчики температури та мінералізації води, які через свої 3 54528 свердловину на сталевому тросі 9, коли датчик контакту 6 корпуса зонду з водою торкається поверхні води спрацьовує блок керування живленням 7 системи, спрацьовують датчики температури 1 і мінералізації води 2, АЦП 3, 4 перетворюють аналогову інформацію датчиків у цифрову, яка сприймається мікропроцесором 5 перетворюється з паралельного формату у послідовний і за допомогою радіопередавача 8 передається по тросу 9 на поверхню до реєструючого пристрою 10, при виході зонда за межу вода - повітря спрацьовує датчик контакту 6 корпуса зонда з водою, блок керування живленням 7 вимикає живлення систе Комп’ютерна верстка О. Рябко 4 ми і вона повертається у стан готовності до нового циклу вимірювань. Перевага запропонованої системи у тому, що вона працює тільки тоді коли корпус зонда знаходиться у воді, що забезпечує більшу точність вимірів, економію енергії акумуляторів. Передача інформації по металевому тросу зменшує вагу всієї системи і підвищує надійність зв'язку за рахунок відмови від каротажного кабелю. Крім того запропонована система дозволяє здійснити перехід від стаціонарного режиму вимірювань до портативного приладу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Information-measuring system for hydro-geological wells

Автори англійською

Azarian Albert Aramaisovych, Dryha Volodymyr Volodymyrovych, Tsybulevskyi Yurii Yevhenovych

Назва патенту російською

Информационно-измерительная система для гидрогеологических скважин

Автори російською

Азарян Альберт Арамаисович, Дрига Владимир Владимирович, Цибулевский Юрий Евгеньевич

МПК / Мітки

МПК: G01F 23/00

Мітки: інформаційно-вимірювальна, система, свердловин, гідрогеологічних
