Пристрій для бульбашкового захисту обсадних колон свердловини від вибухових навантажень при прострільно-підривних роботах

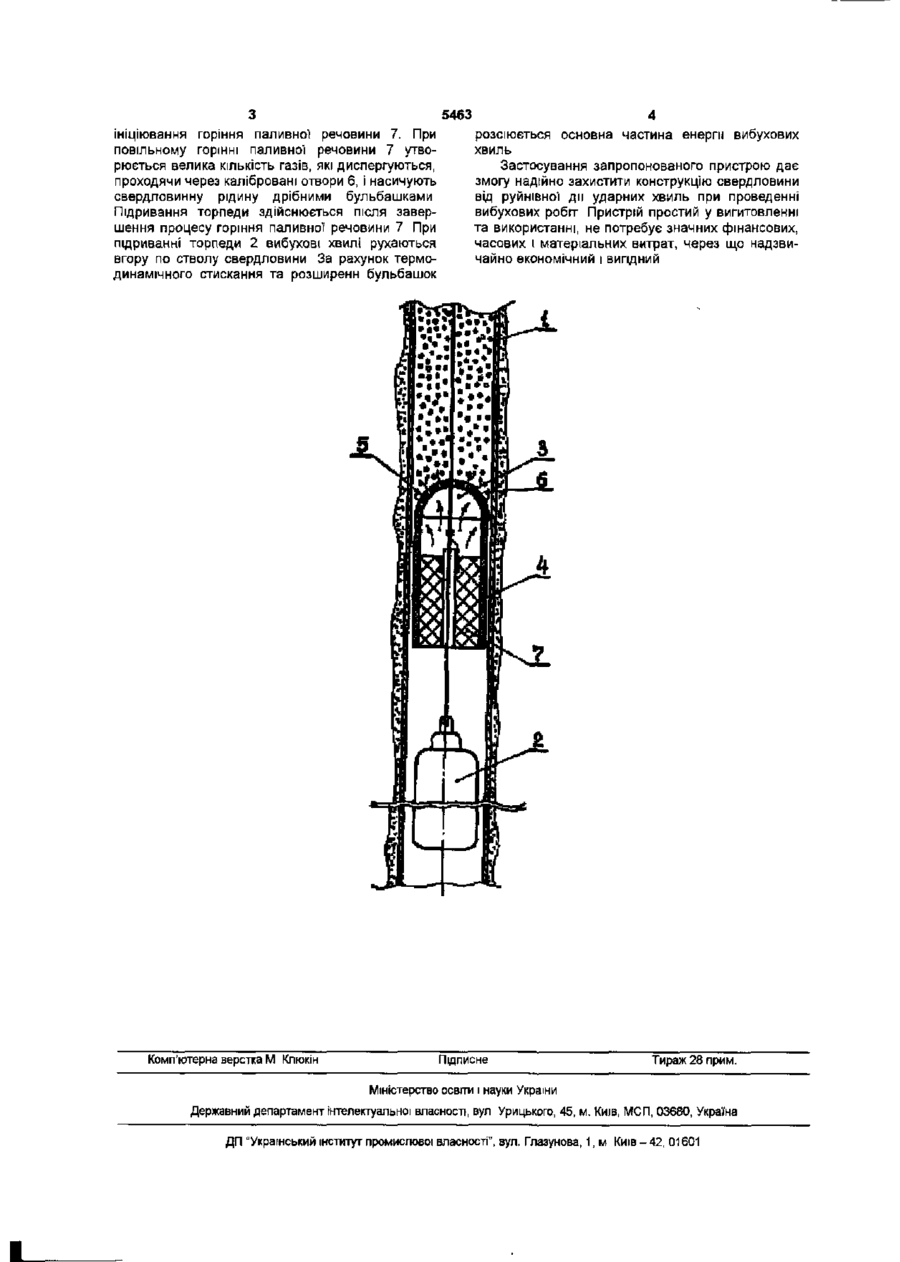

Пристрій для бульбашкового захисту обсадних колон свердловини від вибухових навантажень при прострільно-шдривних роботах, що складається з порожнистого циліндричного контейнера з кришкою, який відрізняється тим, що в кришці пророблено дрібні калібровані отвори, а всередині контейнера розміщено паливну речовину з запалом, здатну повільно горіти в свердловинному середовищі з утворенням газоподібних продуктів. теріальних витрат Задача вирішується тим, що в кришці циліндричного контейнера пророблюють дрібні калібровані отвори, а в середині корпусу контейнера розміщують паливну речовину (порох, моночи поліпропелант, ІНШІ паливні композиції) з запалом, здатну горіти в сврдловинному середовищі з утворенням газоподібних продуктів горіння При повільному горінні паливної речовини виділяється велика КІЛЬКІСТЬ газів, які, проходячи через калібровані отвори, у вигляді дрібних бульбашок насичують внутрішньосвердловинну рідину За рахунок термодинамічного стискання та розширення цих бульбашок розсіюється основна частина енергії вибухових хвиль, завдяки чому здійснюється надійний захист обсадних колон свердловини від динамічних навантажень при проведенні прострільно- підривних робіт На фігурі подано схему свердловини 1 з розміщеною в ній торпедою 2, над якою розташовано пристрій для бульбашкового захисту обсадних колон свердловини від ударних хвиль 3, що складається з циліндричного корпусу 4 з кришкою 5, перфорованою каліброваними отворами 6 В середині корпусу 4 розміщено паливну речовину 7 Пристрій для бульбашкового захисту обсадних колон свердловин від вибухових навантажень працює таким чином У свердловину 1, заповнену внутрішньосвердловинною рідиною опускають на тросі чи кабелі торпеду 2, над якою розміщують запропонований пристрій 3 так, щоб він знаходився під рідиною Після ЦЬОГО проводиться СО со 5463 ініціювання горіння паливної речовини 7. При повільному горінні паливної речовини 7 утворюється велика кількість газів, які диспергуються, проходячи через калібровані отвори 6, І насичують свердловинну рідину дрібними бульбашками Підривання торпеди здійснюється після завершення процесу горіння паливної речовини 7 При підриванні торпеди 2 вибухові хвилі рухаються вгору по стволу свердловини За рахунок термодинамічного стискання та розширенн бульбашок Комп'ютерна верстка М Кпюкін розсіюється основна частина енергії вибухових хвиль Застосування запропонованого пристрою дає змогу надійно захистити конструкцію свердловини від руйнівної дії ударних хвиль при проведенні вибухових робіт Пристрій простий у вигитовленні та використанні, не потребує значних фінансових, часових і матеріальних витрат, через що надзвичайно економічний і вигідний Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
