Пристрій для цементування верхніх секцій обсадних колон

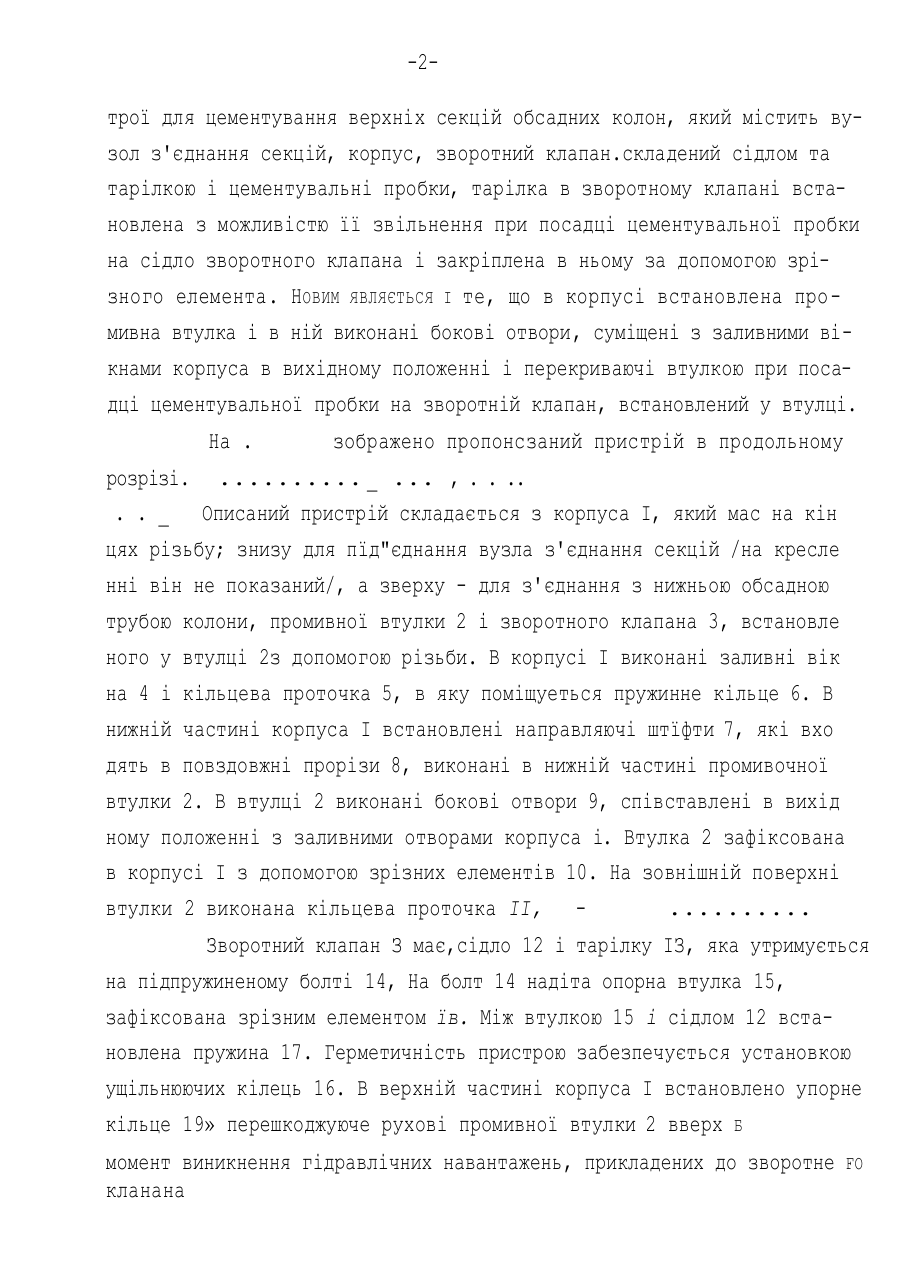

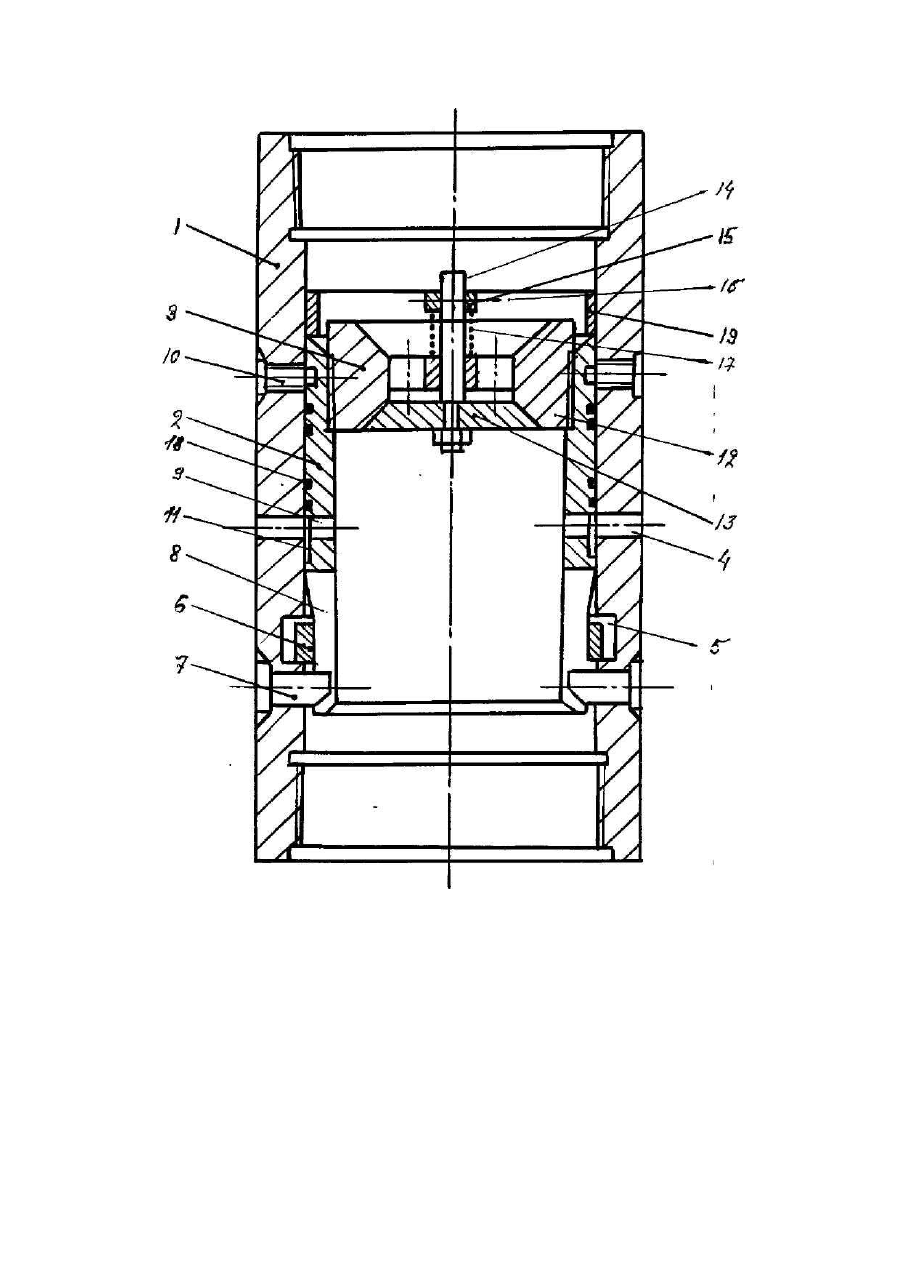

І Е 21 Б 33/14 ПРИСТРІЙ ДЛЯ ЦЕМЕНТУВАННЯ ВЕРХНІХ СЕКЦІЙ ОБСАДНИХ КОЛОН. Винахід відноситься до гірської промисловості, а більш точно до цементувальної оснастки» яка установлюється в нижній частині верхніх секцій обсадних колон. Відомий пристрій для цементування верхніх секцій обсадних ко* лон, які містять вузол з'єднання секцій і зворотний клапан, складений сідлом та тарілкою /див. Міщевич В.1. та інші. Довідник інженера по бурінню. Надра, 1973 р. с.402/» Даний пристрій не дає можливості перевірити якість з'єднання секцій. Більш досйоналий пристрій для цементування верхніх секцій обсадних колон, який містить вузол з"єднання секцій, корпус, зворотний клапан, складений сідлом та тарілкою, цементувальні пробки /див. авторське свтдотцтво №724682, кл. Е 21 В 17/08, 1978/. . . Даний пристрій складений по конструкції, не дозволяє провести якісну стиковку секцій і не забезпечує герметичність перекриття заливних отворів в корпусі. Завданням даного винаходу є забезпечення можливості перевірки якості стиковки секцій і перекриття заливних отворів. Це завдання вирішується за рахунок того, що в відомому прис -2трої для цементування верхніх секцій обсадних колон, який містить вузол з'єднання секцій, корпус, зворотний клапан.складений сідлом та тарілкою і цементувальні пробки, тарілка в зворотному клапані встановлена з можливістю її звільнення при посадці цементувальної пробки на сідло зворотного клапана і закріплена в ньому за допомогою зрізного елемента. НОВИМ ЯВЛЯЄТЬСЯ І те, що в корпусі встановлена промивна втулка і в ній виконані бокові отвори, суміщені з заливними вікнами корпуса в вихідному положенні і перекриваючі втулкою при посадці цементувальної пробки на зворотній клапан, встановлений у втулці. На . зображено пропонсзаний пристрій в продольному розрізі. .......... _ ... , . . .. . . _ Описаний пристрій складається з корпуса І, який мас на кін цях різьбу; знизу для пїд"єднання вузла з'єднання секцій /на кресле нні він не показаний/, а зверху - для з'єднання з нижньою обсадною трубою колони, промивної втулки 2 і зворотного клапана 3, встановле ного у втулці 2з допомогою різьби. В корпусі І виконані заливні вік на 4 і кільцева проточка 5, в яку поміщуеться пружинне кільце 6. В нижній частині корпуса І встановлені направляючі штїфти 7, які вхо дять в повздовжні прорізи 8, виконані в нижній частині промивочної втулки 2. В втулці 2 виконані бокові отвори 9, співставлені в вихід ному положенні з заливними отворами корпуса і. Втулка 2 зафіксована в корпусі І з допомогою зрізних елементів 10. На зовнішній поверхні втулки 2 виконана кільцева проточка II, .......... Зворотний клапан З має,сідло 12 і тарілку ІЗ, яка утримується на підпружиненому болті 14, На болт 14 надіта опорна втулка 15, зафіксована зрізним елементом їв. Між втулкою 15 і сідлом 12 встановлена пружина 17. Герметичність пристрою забезпечується установкою ущільнюючих кілець 16. В верхній частині корпуса І встановлено упорне кільце 19» перешкоджуюче рухові промивної втулки 2 вверх Б момент виникнення гідравлічних навантажень, прикладених до зворотне FO кланана 3 знизу. .............. . Прилад для цементування верхніх секцій обсадних колон працює слідуючим чином. До нижнього кінця корпуса І під"єднується вузол з'єднання секцій і в зборі нагвинчують на нижній кінець обсадної колони. Після спуска в свердловину пристрій стикують з нижньою секцією обсадної колони. Перевіривши якість стиковки відомим способом, проводять цементування спущеної секції. Після закачування цементного розчину спускають верхню цементувальну пробку і продавлюють її до посадки на зворотний клапан 3. Продовжують подавати в обсадну колону продавочну рідину. Під дією збільшеного тиску зрізається елемент 16 і тарілка ІЗ вмїстї з болтом 14 падає вниз. Продовжують нагнітать продавочну рідину. При досягненні розрахункової величини тиску зрізають елементи 10 і промивна втулка 2 переміщується вниз до посадки на направляючі иітіфти 7. При цьому відбувається слідуюче: Так як зовнішня поверхня нижньої частини втулки 2 виконана конусною, то при її руху вниз пружинае кільце б розсувається і втошшється в кільцевій протоці 5. В результаті втулка 2 без перешкод опускається нижче. Як тільки при руху вниз втулки 2 її зовнішня проточка II опинеться на рівні пружинного кільця б, останнє заходить в цю проточку і фіксує втулку 2. В цей момент заливні вікна h виявляються надійно перекритими втулкою 2. Після цього в спущеній секції обсадної колони скидають тиск до нуля. Відсутність руху цементного розчину вказує на герметичність стиковки секцій і перекриття заливочних вікон Чщ Використання даного пристрою при цементуванні обсадних кс лон дозволяє підвищити якість кріплення свердловини секційним епосе бом. Пристрій пройшов випробування в нафтогазоворозвідувальних ексі щцгях підприємства "Полтаванафтогазгеологія" і прийнято до впрова, ження 25.03.98 р.
