Транзисторний ключ

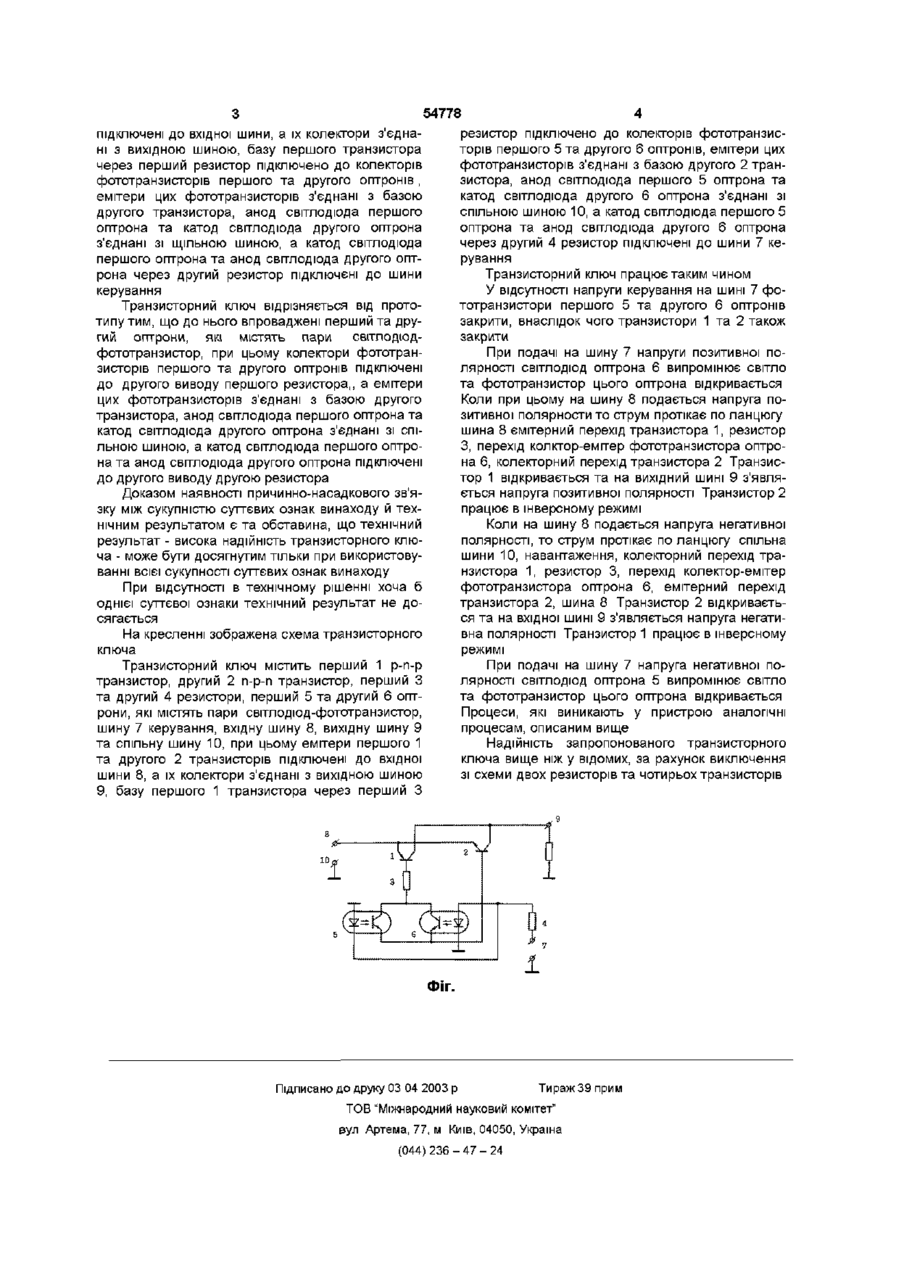

Транзисторний ключ, який містить перший р-пр транзистор, другий п-р-п транзистор, перший та другий резистори, шину керування, вхідну, вихідну та щільну шини, при цьому емітери першого та другого транзисторів підключені до вхідної шини, а їх колектори з'єднані з вихідною шиною, базу першого транзистора з'єднано з першим виводом Винахід належить до імпульсної техніки та може використовуватись для комутації напруга будь-якої полярності в приладах автоматики та вирішальної техники Існує відомий транзисторний ключ (див а с СРСР №1359900, кл НОЗК 17/60), який містить перший та другий p-n-р транзистори, третій та четвертий п-р-п транзистори, шину керування, вхідну, вихідну та спільну шини Недолік цього транзисторного ключа - ключ відбивається при подачі на шину керування напруги тільки позитивної полярності Найбільш близьким до передбачувального винаходу є транзисторний ключ (див а с СРСР №1443161, кл НОЗК 17/60), який містить перший, другий та третій p-n-р транзистори, четвертий, п'ятий та шостий п-р-п транзистори, перший, другий, третій та четвертий резистори, шину керування, вхідну, вихідну та спільну шини, при цьому емітер першого та четвертого транзисторів підключені до вхідної шини, а їх колектори з'єднані з вихідною шиною, базу першого транзистора через перший резистор підключено до колекторів п'ятого та шостого транзисторів , базу четвертого транзистора через другий резистор підключено до колекторів другого та третього транзисторів, емітери другого та п'ятого транзисторів, а також бази третього та шостого транзисторів з'єднані зі спільною шиною, шину керування через третій резистор першого резистора, шину керування підключено до першого виводу другого резистора, який відрізняється тим, що до нього введено перший та другий оптрони, які містять пари світлодюдфототранзистор, при цьому колектори фототранзисторів першого та другого оптронів підключені до другого виводу першого резистора, а емітери цих фототранзисторів з'єднані з базою другого транзистора, анод світлодюда, першого оптрона та катод світлодюда другого оптрона з'єднані зі спільною шиною, а катод світлодюда першого оптрона та анод світлодюда другого оптрона підключені до другого виводу другого резистора з'єднано з емітером та базою ВІДПОВІДНО ШОСТОГО та п'ятого транзисторів, а через четвертей резистор з'єднано з емітером та базою ВІДПОВІДНО третього та другого транзисторів Недолік цього транзисторного ключа - низька надійність Ознаками прототипу, які збіжні зі суттєвими ознаками винаходу, який заявляється є перший рn-р транзистор, другий п-р-п транзистор, перший та другий резистори, шина керування, вхідна, вихідна та спільна шини, при цьому емітери першого та другого транзисторів підключені до вхідної шини, а їх колектори з'єднані з вихідною шиною, базу першого транзистора з'єднано з першим виводом першого резистора, шину керування підключено до першого виводу другого резистора Причиною, яка перешкоджає одержанню бажаного результату - високої надійності пристрою є велика КІЛЬКІСТЬ елементів В основу винаходу поставлено задачу підвищити надійність транзисторного ключа шляхом зменшення КІЛЬКОСТІ елементів Поставлене завдання вирішується таким чином, що транзисторний ключ містить перший р-п-р транзистор, другий п-р-п транзистор, перший та другий резистори, перший та другий оптрони, які містять пари світлодюд-фототранзистор, шину керування, вхідну, вихідну та спільну шини, при цьому емітери першою та другого транзисторів 00 ю 54778 резистор підключено до колекторів фототранзисторів першого 5 та другого 6 оптронів, емітери цих фототранзисторів з'єднані з базою другого 2 транзистора, анод світлодіода першого 5 оптрона та катод світлодіода другого 6 оптрона з'єднані зі спільною шиною 10, а катод світлодіода першого 5 оптрона та анод світлодіода другого 6 оптрона через другий 4 резистор підключені до шини 7 керування Транзисторний ключ працює таким чином У відсутності напруги керування на шині 7 фототранзистори першого 5 та другого 6 оптронів закрити, внаслідок чого транзистори 1 та 2 також закрити При подачі на шину 7 напруги позитивної полярності світлодюд оптрона 6 випромінює світло та фототранзистор цього оптрона відкривається Коли при цьому на шину 8 подається напруга позитивної полярности то струм протікає по ланцюгу шина 8 ємітерний перехід транзистора 1, резистор З, перехід колктор-емітер фототранзистора оптрона 6, колекторний перехід транзистора 2 Транзистор 1 відкривається та на вихідний шині 9 з'являється напруга позитивної полярності Транзистор 2 працює в інверсному режимі Коли на шину 8 подається напруга негативної полярності, то струм протікає по ланцюгу спільна шини 10, навантаження, колекторний перехід транзистора 1, резистор 3, перехід колектор-емітер фототранзистора оптрона 6, ємітерний перехід транзистора 2, шина 8 Транзистор 2 відкривається та на вхідної шині 9 з'являється напруга негативна полярності Транзистор 1 працює в інверсному режимі При подачі на шину 7 напруга негативної полярності світлодюд оптрона 5 випромінює світло та фототранзистор цього оптрона відкривається Процеси, які виникають у пристрою аналогічні процесам, описаним вище Надійність запропонованого транзисторного ключа вище ніж у відомих, за рахунок виключення зі схеми двох резисторів та чотирьох транзисторів підключені до вхідної шини, а їх колектори з єднані з вихідною шиною, базу першого транзистора через перший резистор підключено до колекторів фототранзисторів першого та другого оптронів , емітери цих фототранзисторів з'єднані з базою другого транзистора, анод світлодіода першого оптрона та катод світлодіода другого оптрона з'єднані зі щільною шиною, а катод світлодіода першого оптрона та анод світлодіода другого оптрона через другий резистор підключені до шини керування Транзисторний ключ відрізняється від прототипу тим, що до нього впроваджені перший та другий оптрони, які містять пари світлодюдфототранзистор, при цьому колектори фототранзисторів першого та другого оптронів підключені до другого виводу першого резистора,, а емітери цих фототранзисторів з'єднані з базою другого транзистора, анод світлодіода першого оптрона та катод світлодіода другого оптрона з'єднані зі спільною шиною, а катод світлодіода першого оптрона та анод світлодіода другого оптрона підключені до другого виводу другою резистора Доказом наявності причинно-насадкового зв'язку між сукупністю суттєвих ознак винаходу й технічним результатом є та обставина, що технічний результат - висока надійність транзисторного ключа - може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак винаходу При відсутності в технічному рішенні хоча б однієї суттєвої ознаки технічний результат не досягається На кресленні зображена схема транзисторного ключа Транзисторний ключ містить перший 1 р-п-р транзистор, другий 2 n-p-п транзистор, перший З та другий 4 резистори, перший 5 та другий 6 оптрони, які містять пари світлодюд-фототранзистор, шину 7 керування, вхідну шину 8, вихідну шину 9 та спільну шину 10, при цьому емітери першого 1 та другого 2 транзисторів підключені до вхідної шини 8, а їх колектори з'єднані з вихідною шиною 9, базу першого 1 транзистора через перший З ФІГ. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
