Пристрій для визначення стану складних технічних засобів

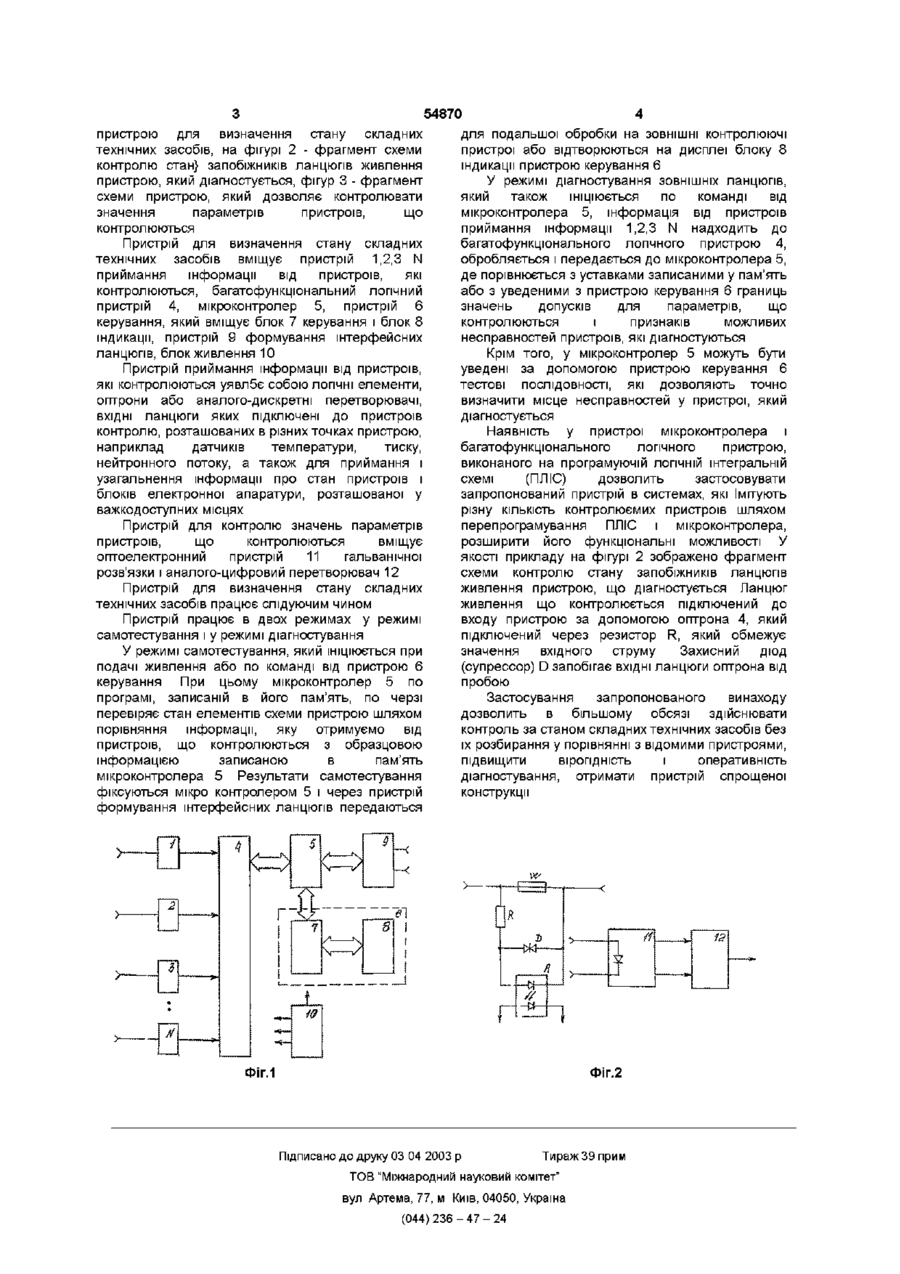

1 Пристрій для визначення стану складних технічних засобів, який містить пристрій приймання інформації від контрольованих пристроїв, пристрій керування, блок живлення, який відрізняється тим, що пристрій містить багатофункціональний логічний пристрій, виконаний на програмуючій ЛОГІЧНІЙ інтегральній схемі, в якій формуються цифрові елементи схеми і який здійснює прийом інформації від пристроїв приймання, обробку і передачу отриманої інформації, мікроконтролер, який здійснює перетворення керуючих дій в дані, що оброблюються багатофункціональним логічним пристроєм, при цьому багатофункціональний логічний пристрій з'єднаний з мікроконтролером, до якого підключений пристрій керування, який призначений для формування керуючих дій, крім того, мікроконтролер з'єднаний з пристроєм формування штерфейсних ланцюгів, який призначений для зв'язку з іншими пристроями і Винахід відноситься до пристроїв визначення стану та діагностики складних технічних засобів без їх розбирання, а саме до систем керування технологічними процесами атомних електростанцій Відомий пристрій для діагностування несправностей технічних об'єктів за А С №1515175 МПК G06F 15/46, який вміщує датчики, блок керування, блок вводу інформації, блок пам'яті, блок оцінок, блок індикації, комутатор, генератор Недоліками відомого пристрою є його складність у зв'язку із значною КІЛЬКІСТЮ пристроїв, що призводить до збільшення КІЛЬКОСТІ зв'язків МІЖ елементами та додаткового його ускладнення, зниження надійності його роботі В основу винаходу поставлено завдання спрощення пристрою, підвищення надійності, вірогідності і оперативності діагностики, розширення функціональних можливостей пристрою Поставлене завдання вирішується шляхом створення пристрою для визначання стану складних технічних засобів Згідно З винаходом пристрій для визначення стану складних технічних засобів вміщує багатофункціональний логічний пристрій, виконаний на програмуючій ЛОГІЧНІЙ інтегральній схемі (ПЛІС), в якій формуються цифрові елементи схеми і який здійснює прийом інформації від пристроїв приймання, обробку і передачу отриманої інформації Пристрій вміщує мікро контролер, який здійснює перетворювання керуючих дій в дані, що обробляються багатофункціональним логічним пристроєм При цьому багатофункціональний логічний пристрій з'єднаний з мікроконтролером, до якого підключений пристрій керування, який служить для формування керуючих команд і сигналів Крім того, мікроконтролер з'єднаний з пристроєм формування штерфейсних ланцюгів, який призначений для зв'язку з іншими пристроями і передачі інформації по ЛІНІЯХ зв'язку на ЗОВНІШНІ контролюючі пристрої 2 Пристрій для визначення стану складних технічних засобів за п 1, який відрізняється тим, що мікроконтролер має область пам'яті, яка призначена для запису ВІДПОВІДНИХ встановлених значень параметрів, які діагностуються 3 Пристрій для визначення стану складних технічних засобів за п 1, який відрізняється тим, що пристрій керування містить блок керування та блок індикації, який призначений для відтворення інформації про стан приладів, які контролюються передачі інформації по ЛІНІЯМ зв'язку на ЗОВНІШНІ контролюючі пристрої Мікроконтролер має область пам'яті, яка призначена для запису значень уставок параметрів, що діагностуються Пристрій керування вмішує блок керування і блок індикації, який призначений для відтворення інформації про стан пристроїв, що контролюються На фігурі 1 зображена структурна схема О 00 ю 54870 для подальшої обробки на ЗОВНІШНІ контролюючі пристрою для визначення стану складних пристрої або відтворюються на дисплеї блоку 8 технічних засобів, на фігурі 2 - фрагмент схеми індикації пристрою керування 6 контролю стан} запобіжників ланцюгів живлення У режимі діагностування ЗОВНІШНІХ ланцюгів, пристрою, який діагностується, фігур 3 - фрагмент який також ІНІЦІЮЄТЬСЯ по команді від схеми пристрою, який дозволяє контролювати мікроконтролера 5, інформація від пристроїв значення параметрів пристроїв, що приймання інформації 1,2,3 N надходить до контролюються багатофункціонального логічного пристрою 4, Пристрій для визначення стану складних обробляється і передається до мікроконтролера 5, технічних засобів вміщує пристрій 1,2,3 N де порівнюється з уставками записаними у пам'ять приймання інформації від пристроїв, які або з уведеними з пристрою керування 6 границь контролюються, багатофункціональний логічний значень допусків для параметрів, що пристрій 4, м ікро контролер 5, пристрій 6 контролюються і признаків можливих керування, який вміщує блок 7 керування і блок 8 несправностей пристроїв, які діагностуються індикації, пристрій 9 формування штерфейсних ланцюгів, блок живлення 10 Крім того, у мікроконтролер 5 можуть бути Пристрій приймання інформації від пристроїв, уведені за допомогою пристрою керування 6 які контролюються уявл5є собою ЛОГІЧНІ елементи, тестові ПОСЛІДОВНОСТІ, які дозволяють точно оптрони або аналого-дискретні перетворювачі, визначити місце несправностей у пристрої, який ВХІДНІ ланцюги яких підключені до пристроїв діагностується контролю, розташованих в різних точках пристрою, Наявність у пристрої мікроконтролера і наприклад датчиків температури, тиску, багатофункціонального логічного пристрою, нейтронного потоку, а також для приймання і виконаного на програмуючій ЛОГІЧНІЙ інтегральній узагальнення інформації про стан пристроїв і схемі (ПЛІС) дозволить застосовувати блоків електронної апаратури, розташованої у запропонований пристрій в системах, які Імітують важкодоступних місцях різну КІЛЬКІСТЬ контролюємих пристроїв шляхом перепрограмування ПЛІС і мікроконтролера, Пристрій для контролю значень параметрів розширити його функціональні можливості У пристроїв, що контролюються вміщує якості прикладу на фігурі 2 зображено фрагмент оптоелектронний пристрій 11 гальванічної схеми контролю стану запобіжників ланцюгів розв'язки і аналого-цифровий перетворювач 12 живлення пристрою, що діагностується Ланцюг Пристрій для визначення стану складних живлення що контролюється підключений до технічних засобів працює слідуючим чином входу пристрою за допомогою оптрона 4, який Пристрій працює в двох режимах у режимі підключений через резистор R, який обмежує самотестування і у режимі діагностування значення вхідного струму Захисний діод У режимі самотестування, який ІНІЦІЮЄТЬСЯ при (супрессор) D запобігає ВХІДНІ ланцюги оптрона від подачі живлення або по команді від пристрою 6 пробою керування При цьому мікроконтролер 5 по програмі, записаній в його пам'ять, по черзі Застосування запропонованого винаходу перевіряє стан елементів схеми пристрою шляхом дозволить в більшому обсязі здійснювати порівняння інформації, яку отримуємо від контроль за станом складних технічних засобів без пристроїв, що контролюються з образцового їх розбирання у порівнянні з відомими пристроями, інформацією записаною в пам'ять підвищити вірогідність і оперативність мікроконтролера 5 Результати самотестування діагностування, отримати пристрій спрощеної фіксуються мікро контролером 5 і через пристрій конструкції формування штерфейсних ланцюгів передаються Г Фіг.2 ФІГ.1 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
