Накопичувальний водневий електролізер
Номер патенту: 55041
Опубліковано: 10.12.2010
Автори: Петрикович Юрій Ярославович, Пальчик Андрій Олександрович, Головко Ірина Віталіївна, Федорейко Валерій Степанович
Формула / Реферат
Накопичувальний електролізер для генерації водню, що містить біполярні електроди, з'єднані у батарею, які складаються із анодних та катодних просторів, трубопроводів для підведення і відведення електроліту та виведення газів, який відрізняється тим, що як біполярний електрод використана нержавіюча хромиста сталь, яка із анодного боку покрита шаром свинцю товщиною 1 мм із домішками срібла (до 1 %), що дозволяє здійснювати електроосадження металу на пластинах катодів, змінюючи хімічний склад електроліту, з подальшим витісненням водню із кислоти попередньо накопиченим металом.
Текст

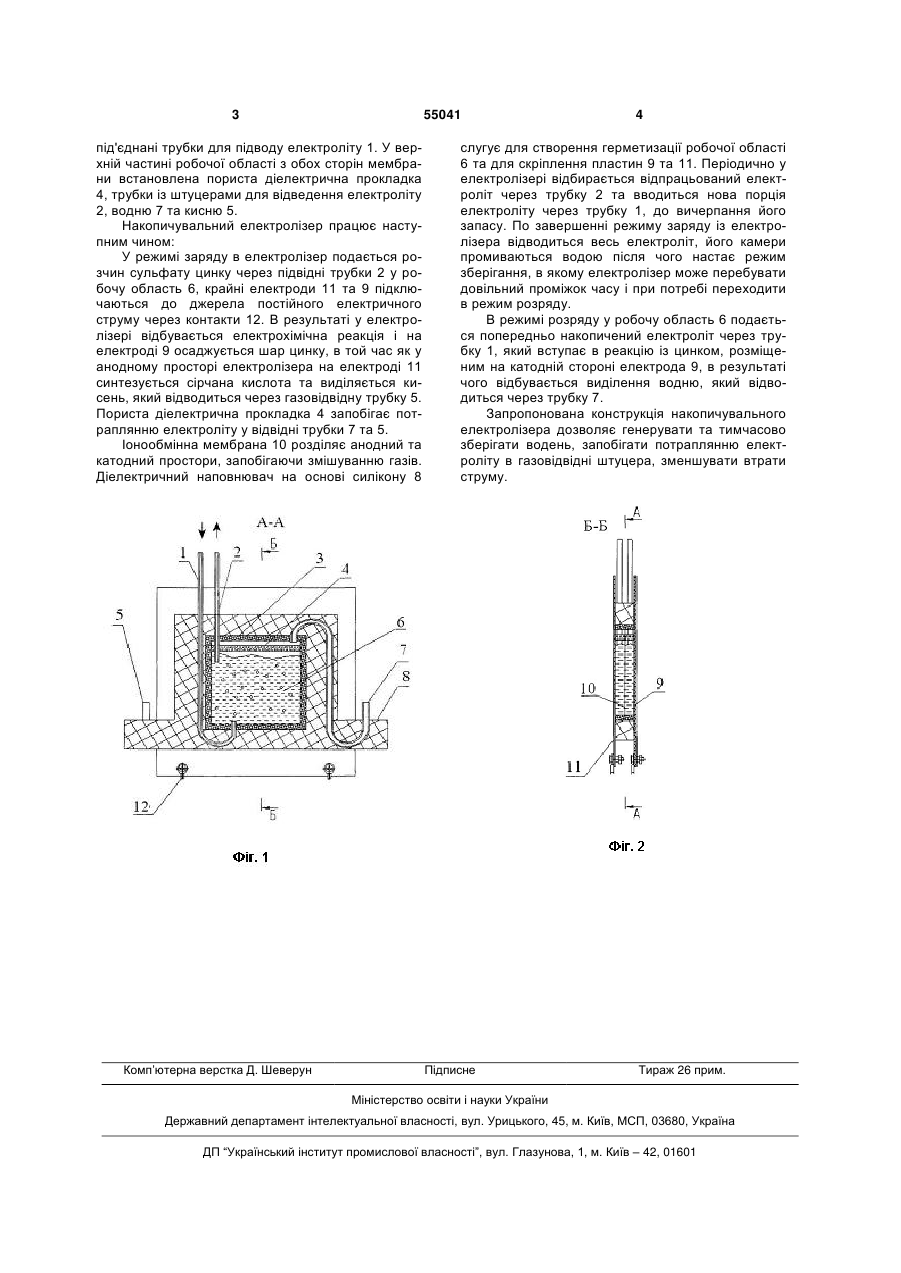

Накопичувальний електролізер для генерації водню, що містить біполярні електроди, з'єднані у 3 55041 під'єднані трубки для підводу електроліту 1. У верхній частині робочої області з обох сторін мембрани встановлена пориста діелектрична прокладка 4, трубки із штуцерами для відведення електроліту 2, водню 7 та кисню 5. Накопичувальний електролізер працює наступним чином: У режимі заряду в електролізер подається розчин сульфату цинку через підвідні трубки 2 у робочу область 6, крайні електроди 11 та 9 підключаються до джерела постійного електричного струму через контакти 12. В результаті у електролізері відбувається електрохімічна реакція і на електроді 9 осаджується шар цинку, в той час як у анодному просторі електролізера на електроді 11 синтезується сірчана кислота та виділяється кисень, який відводиться через газовідвідну трубку 5. Пориста діелектрична прокладка 4 запобігає потраплянню електроліту у відвідні трубки 7 та 5. Іонообмінна мембрана 10 розділяє анодний та катодний простори, запобігаючи змішуванню газів. Діелектричний наповнювач на основі силікону 8 Комп’ютерна верстка Д. Шеверун 4 слугує для створення герметизації робочої області 6 та для скріплення пластин 9 та 11. Періодично у електролізері відбирається відпрацьований електроліт через трубку 2 та вводиться нова порція електроліту через трубку 1, до вичерпання його запасу. По завершенні режиму заряду із електролізера відводиться весь електроліт, його камери промиваються водою після чого настає режим зберігання, в якому електролізер може перебувати довільний проміжок часу і при потребі переходити в режим розряду. В режимі розряду у робочу область 6 подається попередньо накопичений електроліт через трубку 1, який вступає в реакцію із цинком, розміщеним на катодній стороні електрода 9, в результаті чого відбувається виділення водню, який відводиться через трубку 7. Запропонована конструкція накопичувального електролізера дозволяє генерувати та тимчасово зберігати водень, запобігати потраплянню електроліту в газовідвідні штуцера, зменшувати втрати струму. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAccumulation hydrogen electrolytic cell
Автори англійськоюFedoreiko Valerii Stepanovych, Palchyk Andrii Oleksandrovych, Petrykovych Yurii Yaroslavovych, Holovko Iryna Vitaliivna
Назва патенту російськоюНакопительный водородный электролизер
Автори російськоюФедорейко Валерий Степанович, Пальчик Андрей Александрович, Петрикович Юрий Ярославович, Головко Ирина Витальевна
МПК / Мітки
МПК: C25B 9/06
Мітки: накопичувальний, електролізер, водневий
