Електролізер для переробки металевих відходів

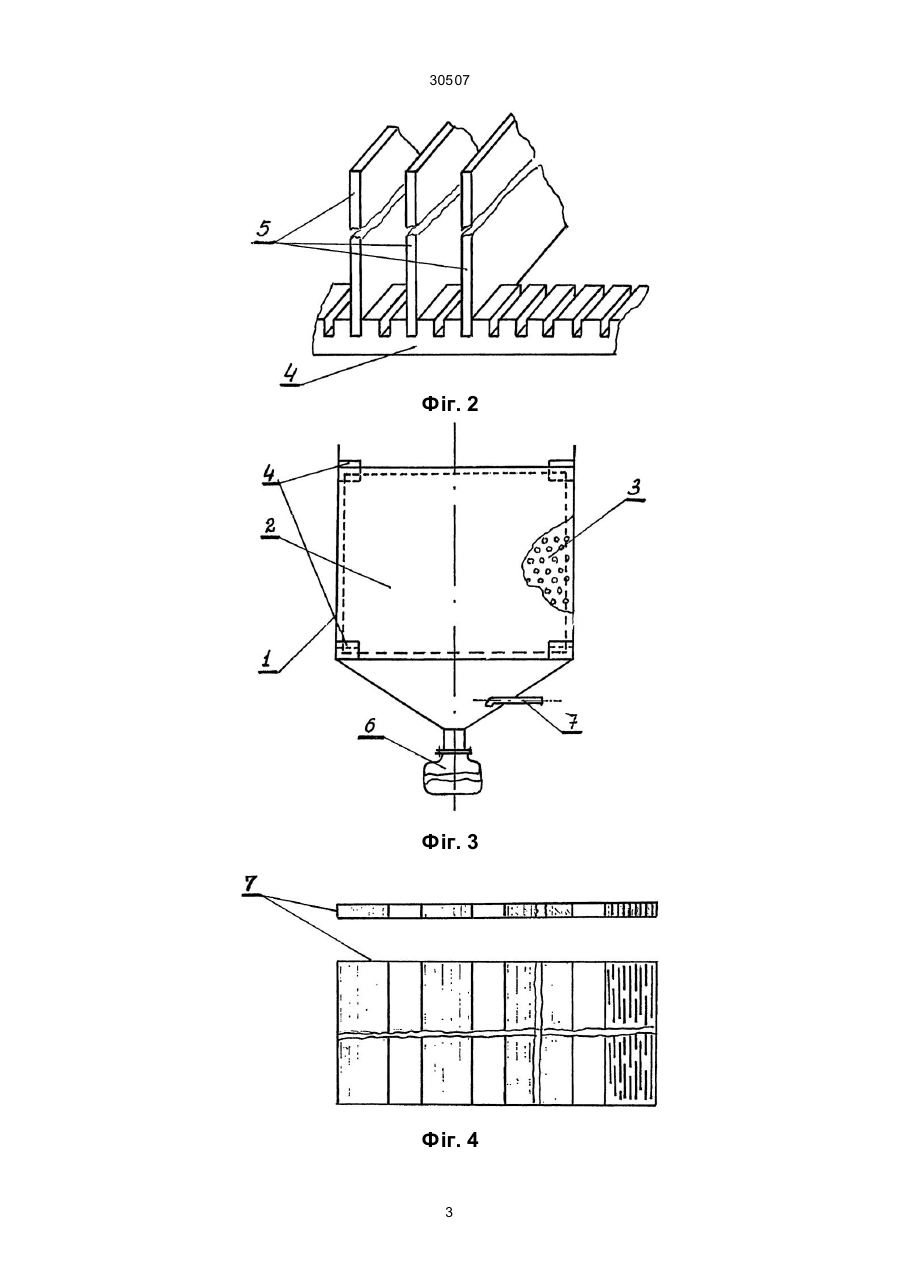

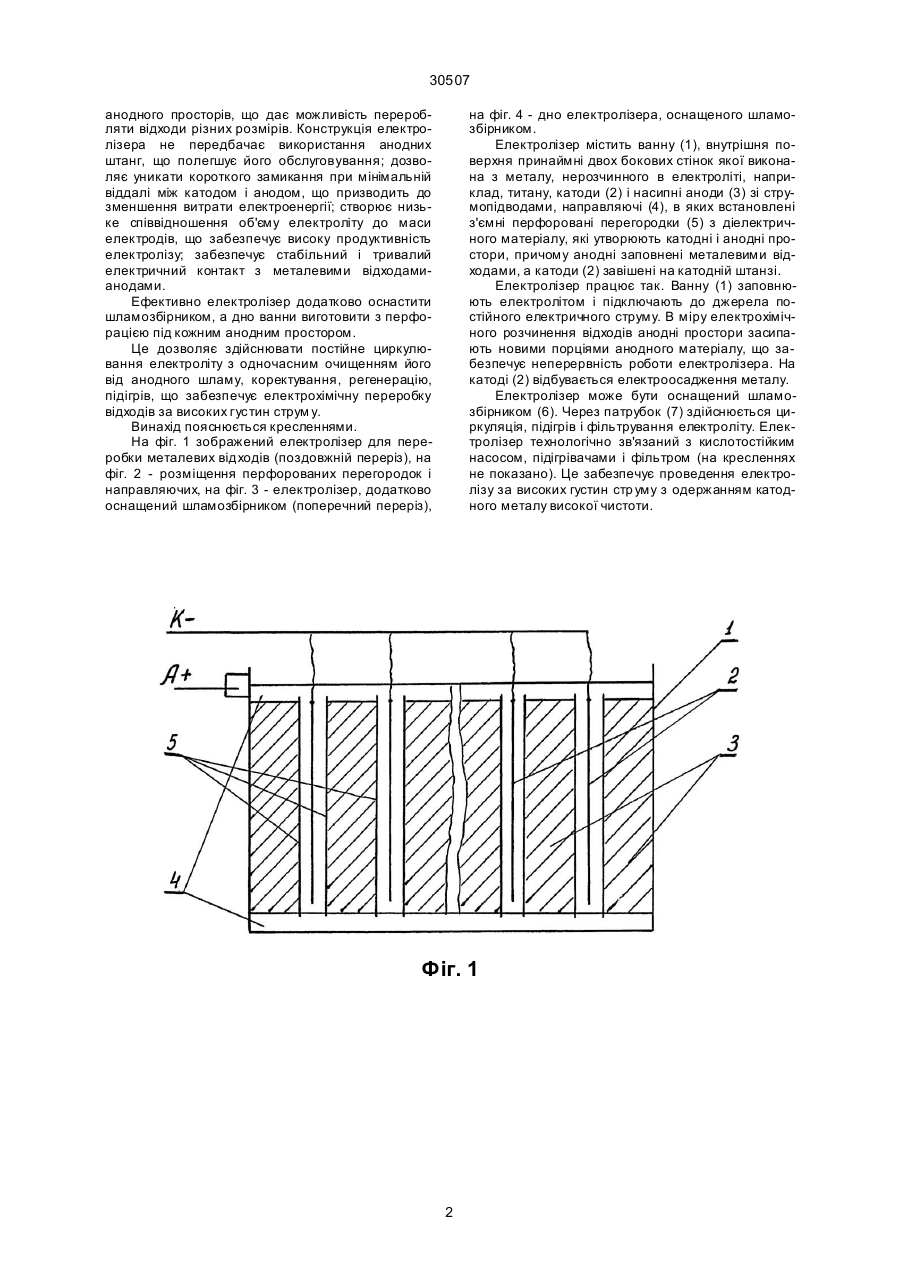

1. Електролізер для переробки металевих відходів, що містить ванну, катоди і насипні аноди зі 30507 анодного просторів, що дає можливість переробляти відходи різних розмірів. Конструкція електролізера не передбачає використання анодних штанг, що полегшує його обслуговування; дозволяє уникати короткого замикання при мінімальній віддалі між катодом і анодом, що призводить до зменшення витрати електроенергії; створює низьке співвідношення об'єму електроліту до маси електродів, що забезпечує високу продуктивність електролізу; забезпечує стабільний і тривалий електричний контакт з металевими відходамианодами. Ефективно електролізер додатково оснастити шламозбірником, а дно ванни виготовити з перфорацією під кожним анодним простором. Це дозволяє здійснювати постійне циркулювання електроліту з одночасним очищенням його від анодного шламу, коректування, регенерацію, підігрів, що забезпечує електрохімічну переробку відходів за високих густин струм у. Винахід пояснюється кресленнями. На фіг. 1 зображений електролізер для переробки металевих відходів (поздовжній переріз), на фіг. 2 - розміщення перфорованих перегородок і направляючих, на фіг. 3 - електролізер, додатково оснащений шламозбірником (поперечний переріз), на фіг. 4 - дно електролізера, оснащеного шламозбірником. Електролізер містить ванну (1), внутрішня поверхня принаймні двох бокових стінок якої виконана з металу, нерозчинного в електроліті, наприклад, титану, катоди (2) і насипні аноди (3) зі струмопідводами, направляючі (4), в яких встановлені з'ємні перфоровані перегородки (5) з діелектричного матеріалу, які утворюють катодні і анодні простори, причому анодні заповнені металевими відходами, а катоди (2) завішені на катодній штанзі. Електролізер працює так. Ванну (1) заповнюють електролітом і підключають до джерела постійного електричного струму. В міру електрохімічного розчинення відходів анодні простори засипають новими порціями анодного матеріалу, що забезпечує неперервність роботи електролізера. На катоді (2) відбувається електроосадження металу. Електролізер може бути оснащений шламозбірником (6). Через патрубок (7) здійснюється циркуляція, підігрів і фільтрування електроліту. Електролізер технологічно зв'язаний з кислотостійким насосом, підігрівачами і фільтром (на кресленнях не показано). Це забезпечує проведення електролізу за високих густин стр уму з одержанням катодного металу високої чистоти. Фіг. 1 2 30507 Фіг. 2 Фіг. 3 Фіг. 4 3 30507 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
