Спосіб оптимального комплексного регулювання потоків реактивної потужності промислового підприємства
Номер патенту: 55125
Опубліковано: 10.12.2010
Автори: Шестеренко Володимир Євгеньович, Білько Олена Володимирівна
Формула / Реферат
Спосіб оптимального комплексного регулювання потоків реактивної потужності промислового підприємства, що передбачає регулювання потужності джерел реактивної потужності локальними регуляторами реактивної потужності, в якому об'єднують всі джерела реактивної потужності в єдину систему і підключають окремі джерела реактивної потужності за рекомендацією математичної оптимізаційної моделі, при цьому враховують втрати енергії в кожному типі джерела реактивної потужності і забезпечують мінімум втрат енергії в системі електропостачання промислового підприємства.
Текст

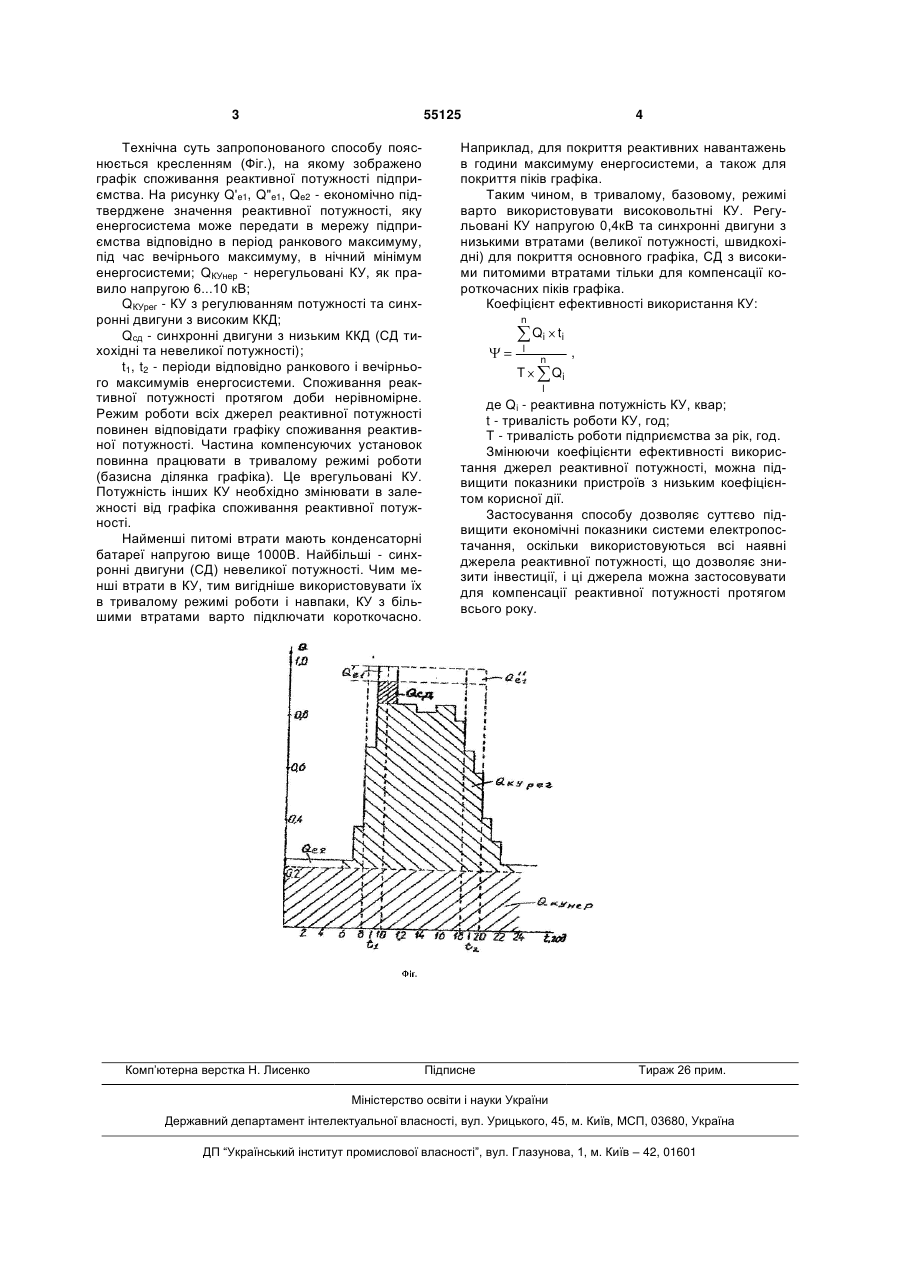

Спосіб оптимального комплексного регулювання потоків реактивної потужності промислового 3 55125 Технічна суть запропонованого способу пояснюється кресленням (Фіг.), на якому зображено графік споживання реактивної потужності підприємства. На рисунку Q'e1, Q"e1, Qe2 - економічно підтверджене значення реактивної потужності, яку енергосистема може передати в мережу підприємства відповідно в період ранкового максимуму, під час вечірнього максимуму, в нічний мінімум енергосистеми; QКУнер - нерегульовані КУ, як правило напругою 6...10 кВ; QКУрег - КУ з регулюванням потужності та синхронні двигуни з високим ККД; Qсд - синхронні двигуни з низьким ККД (СД тихохідні та невеликої потужності); t1, t2 - періоди відповідно ранкового і вечірнього максимумів енергосистеми. Споживання реактивної потужності протягом доби нерівномірне. Режим роботи всіх джерел реактивної потужності повинен відповідати графіку споживання реактивної потужності. Частина компенсуючих установок повинна працювати в тривалому режимі роботи (базисна ділянка графіка). Це врегульовані КУ. Потужність інших КУ необхідно змінювати в залежності від графіка споживання реактивної потужності. Найменші питомі втрати мають конденсаторні батареї напругою вище 1000В. Найбільші - синхронні двигуни (СД) невеликої потужності. Чим менші втрати в КУ, тим вигідніше використовувати їх в тривалому режимі роботи і навпаки, КУ з більшими втратами варто підключати короткочасно. Комп’ютерна верстка Н. Лиcенко 4 Наприклад, для покриття реактивних навантажень в години максимуму енергосистеми, а також для покриття піків графіка. Таким чином, в тривалому, базовому, режимі варто використовувати високовольтні КУ. Регульовані КУ напругою 0,4кВ та синхронні двигуни з низькими втратами (великої потужності, швидкохідні) для покриття основного графіка, СД з високими питомими втратами тільки для компенсації короткочасних піків графіка. Коефіцієнт ефективності використання КУ: n Qi ti l , n T Qi l де Qi - реактивна потужність КУ, квар; t - тривалість роботи КУ, год; T - тривалість роботи підприємства за рік, год. Змінюючи коефіцієнти ефективності використання джерел реактивної потужності, можна підвищити показники пристроїв з низьким коефіцієнтом корисної дії. Застосування способу дозволяє суттєво підвищити економічні показники системи електропостачання, оскільки використовуються всі наявні джерела реактивної потужності, що дозволяє знизити інвестиції, і ці джерела можна застосовувати для компенсації реактивної потужності протягом всього року. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for complex control of reactive power flows of industrial enterprises
Автори англійськоюShesterenko Volodymyr Yevhenovych, Bilko Olena Volodymyrivna
Назва патенту російськоюСпособ оптимального комплексного регулирования потоков реактивной мощности промышленного предприятия
Автори російськоюШестеренко Владимир Евгеньевич, Билько Елена Владимировна
МПК / Мітки
МПК: H02J 3/12
Мітки: комплексного, потужності, регулювання, підприємства, реактивної, промислового, оптимального, потоків, спосіб
