Жезл модифікований працівника даі жм-1

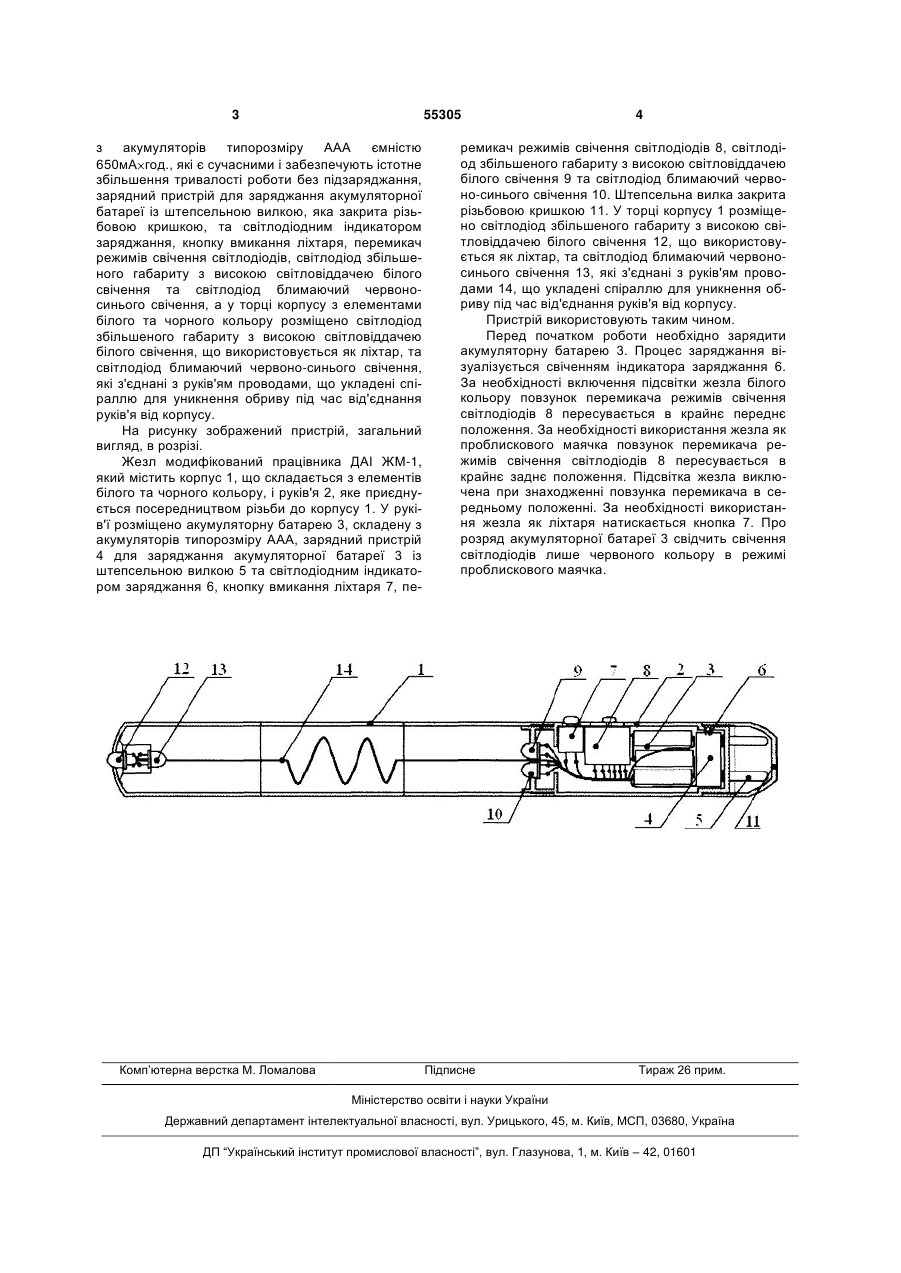

Жезл модифікований працівника ДАІ, який містить корпус з елементами білого та чорного кольору і руків'я, яке посередництвом різьби приєднується до корпусу, у руків'ї розміщено акумуляторну батарею, зарядний пристрій для її заряду із штепсельною вилкою, яка закрита різьбовою кри 3 55305 з акумуляторів типорозміру ААА ємністю 650мА год., які є сучасними і забезпечують істотне збільшення тривалості роботи без підзаряджання, зарядний пристрій для заряджання акумуляторної батареї із штепсельною вилкою, яка закрита різьбовою кришкою, та світлодіодним індикатором заряджання, кнопку вмикання ліхтаря, перемикач режимів свічення світлодіодів, світлодіод збільшеного габариту з високою світловіддачею білого свічення та світлодіод блимаючий червоносинього свічення, а у торці корпусу з елементами білого та чорного кольору розміщено світлодіод збільшеного габариту з високою світловіддачею білого свічення, що використовується як ліхтар, та світлодіод блимаючий червоно-синього свічення, які з'єднані з руків'ям проводами, що укладені спіраллю для уникнення обриву під час від'єднання руків'я від корпусу. На рисунку зображений пристрій, загальний вигляд, в розрізі. Жезл модифікований працівника ДАІ ЖМ-1, який містить корпус 1, що складається з елементів білого та чорного кольору, і руків'я 2, яке приєднується посередництвом різьби до корпусу 1. У руків'ї розміщено акумуляторну батарею 3, складену з акумуляторів типорозміру ААА, зарядний пристрій 4 для заряджання акумуляторної батареї 3 із штепсельною вилкою 5 та світлодіодним індикатором заряджання 6, кнопку вмикання ліхтаря 7, пе Комп’ютерна верстка М. Ломалова 4 ремикач режимів свічення світлодіодів 8, світлодіод збільшеного габариту з високою світловіддачею білого свічення 9 та світлодіод блимаючий червоно-синього свічення 10. Штепсельна вилка закрита різьбовою кришкою 11. У торці корпусу 1 розміщено світлодіод збільшеного габариту з високою світловіддачею білого свічення 12, що використовується як ліхтар, та світлодіод блимаючий червоносинього свічення 13, які з'єднані з руків'ям проводами 14, що укладені спіраллю для уникнення обриву під час від'єднання руків'я від корпусу. Пристрій використовують таким чином. Перед початком роботи необхідно зарядити акумуляторну батарею 3. Процес заряджання візуалізується свіченням індикатора заряджання 6. За необхідності включення підсвітки жезла білого кольору повзунок перемикача режимів свічення світлодіодів 8 пересувається в крайнє переднє положення. За необхідності використання жезла як проблискового маячка повзунок перемикача режимів свічення світлодіодів 8 пересувається в крайнє заднє положення. Підсвітка жезла виключена при знаходженні повзунка перемикача в середньому положенні. За необхідності використання жезла як ліхтаря натискається кнопка 7. Про розряд акумуляторної батареї 3 свідчить свічення світлодіодів лише червоного кольору в режимі проблискового маячка. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
