Модифікований пристрій спряження апаратури передачі даних с23-1 з персональною електронно-обчислювальною машиною

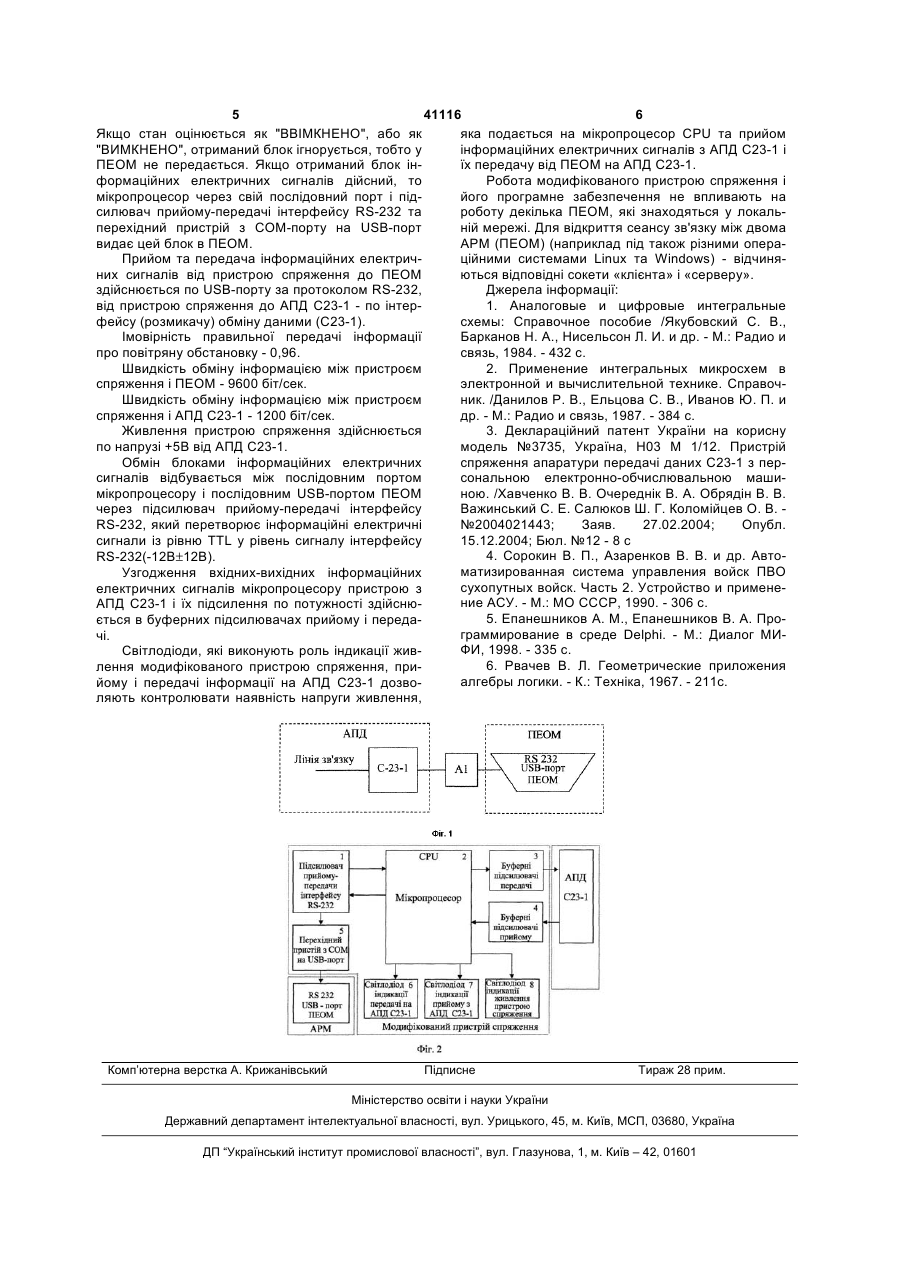

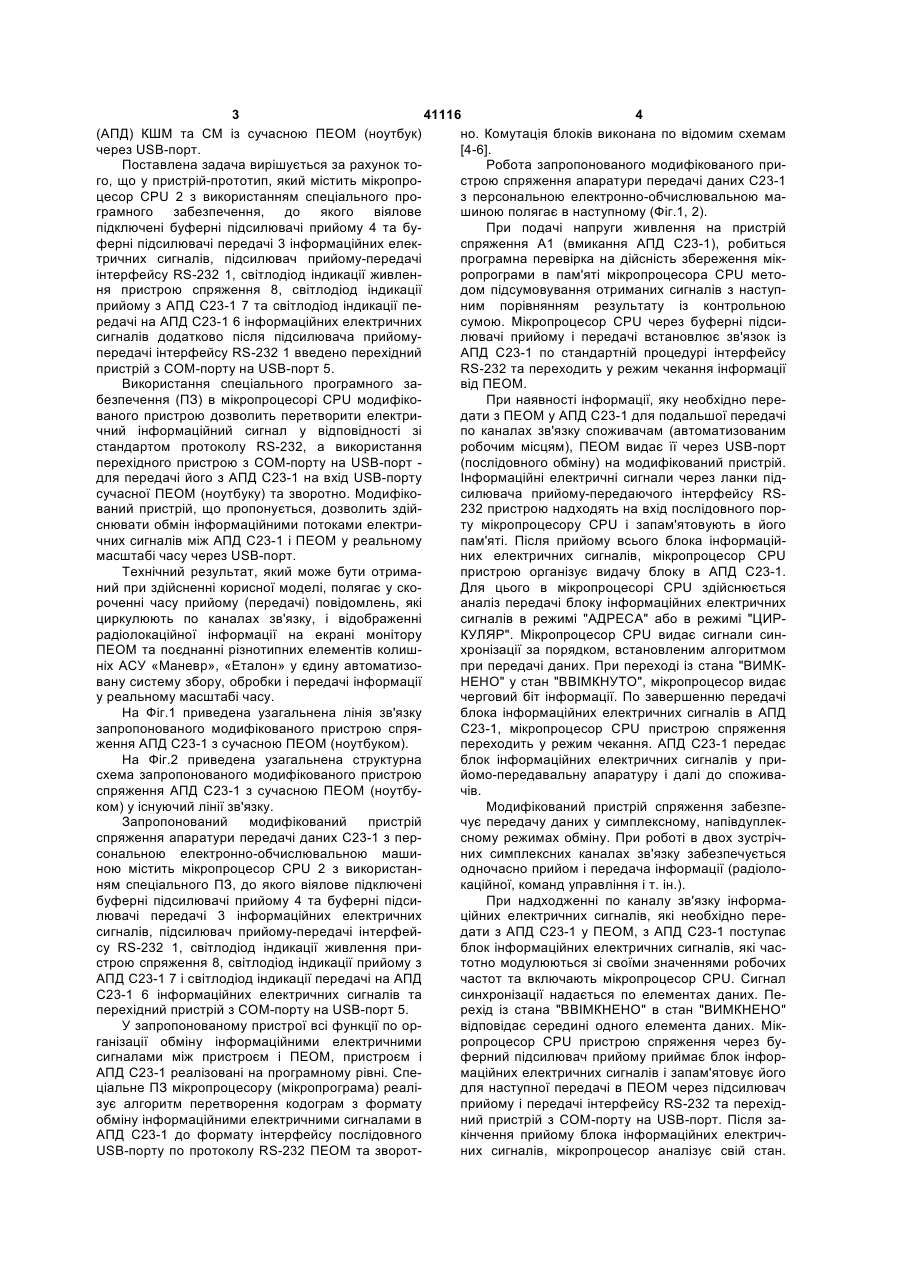

Модифікований пристрій спряження апаратури передачі даних С23-1 з персональною електронно-обчислювальною машиною, що містить мікропроцесор CPU з використанням спеціального програмного забезпечення, до якого віялово підключені буферні підсилювачі прийому та буферні підсилювачі передачі інформаційних електричних сигналів, підсилювач прийому-передачі інтерфейсу RS-232, світлодіод індикації живлення пристрою спряження, світлодіод індикації прийому з апаратури передачі даних (АПД) С23-1 та світлодіод індикації передачі на АПД С23-1 інформаційних електричних сигналів, який відрізняється тим, що після підсилювача прийому-передачі інтерфейсу RS-232 додатково введено перехідний пристрій з СОМ-порту на USB-порт. (19) (21) u200812553 (22) 27.10.2008 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) КОЛОМІЙЦЕВ ОЛЕКСІЙ ВОЛОДИМИРОВИЧ, UA, БАТУРІН ОЛЕГ ВОЛОДИМИРОВИЧ, UA, БОЛЮБАШ ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, UA, ВАСИЛЬЄВ ДМИТРО ГЕННАДІЙОВИЧ, UA, ВИСОЦЬКИЙ ОЛЕГ ВОЛОДИМИРОВИЧ, UA, КЛІВЕЦЬ СЕРГІЙ ІВАНОВИЧ, UA, КОСТЕНКО ІГОР ЛЕОНІДОВИЧ, UA, МЕГЕЛЬБЕЙ ГАННА ВАСИЛІВНА, UA, ОЧЕРЕДНІК ВОЛОДИМИР АНДРІЙОВИЧ, UA, ТОЛСТОЛУЗЬКА ОЛЕНА ГЕННАДІЇВНА, UA (73) ХАРКІВСЬКИЙ УНІВЕРСИТЕТ ПОВІТРЯНИХ СИЛ ІМЕНІ ІВАНА КОЖЕДУБА, UA 3 41116 4 но. Комутація блоків виконана по відомим схемам (АПД) КШМ та CM із сучасною ПЕОМ (ноутбук) [4-6]. через USB-порт. Робота запропонованого модифікованого приПоставлена задача вирішується за рахунок тострою спряження апаратури передачі даних С23-1 го, що у пристрій-прототип, який містить мікропроцесор CPU 2 з використанням спеціального проз персональною електронно-обчислювальною машиною полягає в наступному (Фіг.1, 2). грамного забезпечення, до якого віялове підключені буферні підсилювачі прийому 4 та буПри подачі напруги живлення на пристрій ферні підсилювачі передачі 3 інформаційних елекспряження А1 (вмикання АПД C23-1), робиться тричних сигналів, підсилювач прийому-передачі програмна перевірка на дійсність збереження мікінтерфейсу RS-232 1, світлодіод індикації живленропрограми в пам'яті мікропроцесора CPU метоня пристрою спряження 8, світлодіод індикації дом підсумовування отриманих сигналів з наступприйому з АПД С23-1 7 та світлодіод індикації пеним порівнянням результату із контрольною редачі на АПД С23-1 6 інформаційних електричних сумою. Мікропроцесор CPU через буферні підсисигналів додатково після підсилювача прийомулювачі прийому і передачі встановлює зв'язок із передачі інтерфейсу RS-232 1 введено перехідний АПД С23-1 по стандартній процедурі інтерфейсу RS-232 та переходить у режим чекання інформації пристрій з СОМ-порту на USB-порт 5. від ПЕОМ. Використання спеціального програмного заПри наявності інформації, яку необхідно перебезпечення (ПЗ) в мікропроцесорі CPU модифікодати з ПЕОМ у АПД С23-1 для подальшої передачі ваного пристрою дозволить перетворити електричний інформаційний сигнал у відповідності зі по каналах зв'язку споживачам (автоматизованим стандартом протоколу RS-232, а використання робочим місцям), ПЕОМ видає її через USB-порт перехідного пристрою з СОМ-порту на USB-порт (послідовного обміну) на модифікований пристрій. для передачі його з АПД С23-1 на вхід USB-порту Інформаційні електричні сигнали через ланки підсилювача прийому-передаючого інтерфейсу RSсучасної ПЕОМ (ноутбуку) та зворотно. Модифіко232 пристрою надходять на вхід послідовного порваний пристрій, що пропонується, дозволить здійту мікропроцесору CPU і запам'ятовують в його снювати обмін інформаційними потоками електрипам'яті. Після прийому всього блока інформаційчних сигналів між АПД С23-1 і ПЕОМ у реальному них електричних сигналів, мікропроцесор CPU масштабі часу через USB-порт. пристрою організує видачу блоку в АПД С23-1. Технічний результат, який може бути отримаДля цього в мікропроцесорі CPU здійснюється ний при здійсненні корисної моделі, полягає у скоаналіз передачі блоку інформаційних електричних роченні часу прийому (передачі) повідомлень, які сигналів в режимі "АДРЕСА" або в режимі "ЦИРциркулюють по каналах зв'язку, і відображенні радіолокаційної інформації на екрані монітору КУЛЯР". Мікропроцесор CPU видає сигнали синПЕОМ та поєднанні різнотипних елементів колишхронізації за порядком, встановленим алгоритмом ніх АСУ «Маневр», «Еталон» у єдину автоматизопри передачі даних. При переході із стана "ВИМКвану систему збору, обробки і передачі інформації НЕНО" у стан "ВВІМКНУТО", мікропроцесор видає у реальному масштабі часу. черговий біт інформації. По завершенню передачі На Фіг.1 приведена узагальнена лінія зв'язку блока інформаційних електричних сигналів в АПД запропонованого модифікованого пристрою спряС23-1, мікропроцесор CPU пристрою спряження ження АПД С23-1 з сучасною ПЕОМ (ноутбуком). переходить у режим чекання. АПД С23-1 передає блок інформаційних електричних сигналів у приНа Фіг.2 приведена узагальнена структурна йомо-передавальну апаратуру і далі до споживасхема запропонованого модифікованого пристрою чів. спряження АПД С23-1 з сучасною ПЕОМ (ноутбуМодифікований пристрій спряження забезпеком) у існуючий лінії зв'язку. чує передачу даних у симплексному, напівдуплекЗапропонований модифікований пристрій спряження апаратури передачі даних С23-1 з персному режимах обміну. При роботі в двох зустрічсональною електронно-обчислювальною машиних симплексних каналах зв'язку забезпечується ною містить мікропроцесор CPU 2 з використанодночасно прийом і передача інформації (радіолоням спеціального ПЗ, до якого віялове підключені каційної, команд управління і т. ін.). буферні підсилювачі прийому 4 та буферні підсиПри надходженні по каналу зв'язку інформалювачі передачі 3 інформаційних електричних ційних електричних сигналів, які необхідно пересигналів, підсилювач прийому-передачі інтерфейдати з АПД С23-1 у ПЕОМ, з АПД С23-1 поступає су RS-232 1, світлодіод індикації живлення приблок інформаційних електричних сигналів, які часстрою спряження 8, світлодіод індикації прийому з тотно модулюються зі своїми значеннями робочих АПД С23-1 7 і світлодіод індикації передачі на АПД частот та включають мікропроцесор CPU. Сигнал С23-1 6 інформаційних електричних сигналів та синхронізації надається по елементах даних. Пеперехідний пристрій з СОМ-порту на USB-порт 5. рехід із стана "ВВІМКНЕНО" в стан "ВИМКНЕНО" У запропонованому пристрої всі функції по орвідповідає середині одного елемента даних. Мікганізації обміну інформаційними електричними ропроцесор CPU пристрою спряження через бусигналами між пристроєм і ПЕОМ, пристроєм і ферний підсилювач прийому приймає блок інфорАПД С23-1 реалізовані на програмному рівні. Спемаційних електричних сигналів і запам'ятовує його ціальне ПЗ мікропроцесору (мікропрограма) реалідля наступної передачі в ПЕОМ через підсилювач зує алгоритм перетворення кодограм з формату прийому і передачі інтерфейсу RS-232 та перехідобміну інформаційними електричними сигналами в ний пристрій з СОМ-порту на USB-порт. Після заАПД С23-1 до формату інтерфейсу послідовного кінчення прийому блока інформаційних електричUSB-порту по протоколу RS-232 ПЕОМ та зворотних сигналів, мікропроцесор аналізує свій стан. 5 41116 6 Якщо стан оцінюється як "ВВІМКНЕНО", або як яка подається на мікропроцесор CPU та прийом "ВИМКНЕНО", отриманий блок ігнорується, тобто у інформаційних електричних сигналів з АПД С23-1 і ПЕОМ не передається. Якщо отриманий блок інїх передачу від ПЕОМ на АПД С23-1. формаційних електричних сигналів дійсний, то Робота модифікованого пристрою спряження і мікропроцесор через свій послідовний порт і підйого програмне забезпечення не впливають на силювач прийому-передачі інтерфейсу RS-232 та роботу декілька ПЕОМ, які знаходяться у локальперехідний пристрій з СОМ-порту на USB-порт ній мережі. Для відкриття сеансу зв'язку між двома видає цей блок в ПЕОМ. АРМ (ПЕОМ) (наприклад під також різними операПрийом та передача інформаційних електричційними системами Linux та Windows) - відчиняних сигналів від пристрою спряження до ПЕОМ ються відповідні сокети «клієнта» і «серверу». здійснюється по USB-порту за протоколом RS-232, Джерела інформації: від пристрою спряження до АПД С23-1 - по інтер1. Аналоговые и цифровые интегральные фейсу (розмикачу) обміну даними (С23-1). схемы: Справочное пособие /Якубовский С. В., Імовірність правильної передачі інформації Барканов Н. А., Нисельсон Л. И. и др. - М.: Радио и про повітряну обстановку - 0,96. связь, 1984. - 432 с. Швидкість обміну інформацією між пристроєм 2. Применение интегральных микросхем в спряження і ПЕОМ - 9600 біт/сек. электронной и вычислительной технике. СправочШвидкість обміну інформацією між пристроєм ник. /Данилов Р. В., Ельцова С. В., Иванов Ю. П. и спряження і АПД С23-1 - 1200 біт/сек. др. - М.: Радио и связь, 1987. - 384 с. Живлення пристрою спряження здійснюється 3. Деклараційний патент України на корисну по напрузі +5В від АПД С23-1. модель №3735, Україна, Н03 М 1/12. Пристрій Обмін блоками інформаційних електричних спряження апаратури передачі даних С23-1 з персигналів відбувається між послідовним портом сональною електронно-обчислювальною машимікропроцесору і послідовним USB-портом ПЕОМ ною. /Хавченко В. В. Очереднік В. А. Обрядін В. В. через підсилювач прийому-передачі інтерфейсу Важинський С. Е. Салюков Ш. Г. Коломійцев О. В. №2004021443; Заяв. 27.02.2004; Опубл. RS-232, який перетворює інформаційні електричні 15.12.2004; Бюл. №12 - 8 с сигнали із рівню TTL у рівень сигналу інтерфейсу 4. Сорокин В. П., Азаренков В. В. и др. АвтоRS-232(-12B±12B). матизированная система управления войск ПВО Узгодження вхідних-вихідних інформаційних сухопутных войск. Часть 2. Устройство и применеелектричних сигналів мікропроцесору пристрою з ние АСУ. - М.: МО СССР, 1990. - 306 с. АПД С23-1 і їх підсилення по потужності здійсню5. Епанешников A. M., Епанешников В. А. Проється в буферних підсилювачах прийому і передаграммирование в среде Delphi. - М.: Диалог МИчі. ФИ, 1998. - 335 с. Світлодіоди, які виконують роль індикації жив6. Рвачев В. Л. Геометрические приложения лення модифікованого пристрою спряження, приалгебры логики. - К.: Техніка, 1967. - 211с. йому і передачі інформації на АПД С23-1 дозволяють контролювати наявність напруги живлення, Комп’ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
