Пристрій для обробки насіння сільськогосподарських культур рідкими препаратами

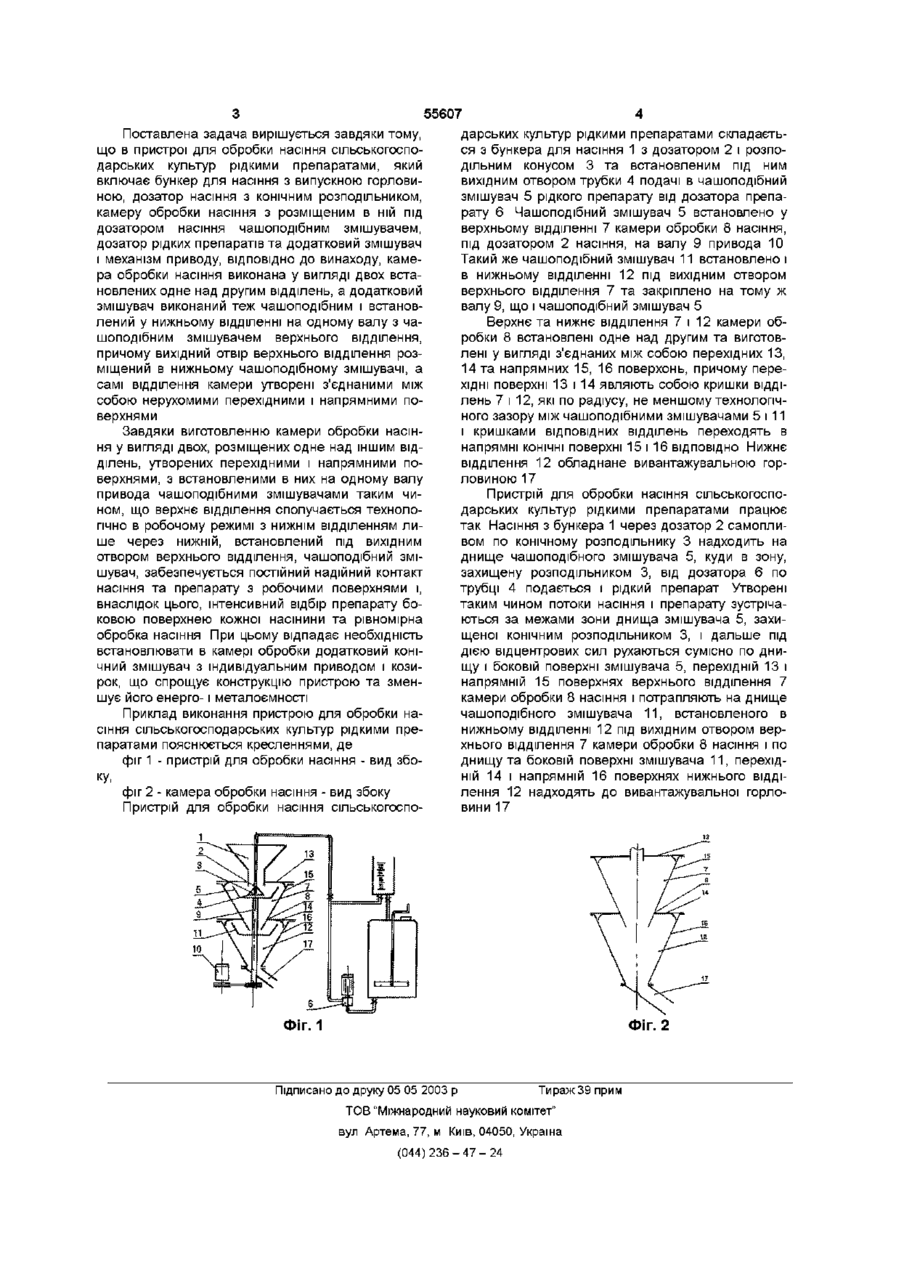

Пристрій для обробки насіння сільськогосподарських культур рідкими препаратами, який включає бункер для насіння з випускною горлови ною, дозатор насіння з конічним розподільником, камеру обробки насіння з розміщеним в ній під дозатором насіння чашоподібним змішувачем, дозатор рідких препаратів та додатковий змішувач і механізм приводу, який відрізняється тим, що камера обробки насіння виконана у вигляді двох встановлених одне над одним відділень, а додатковий змішувач виконаний теж чашоподібним і встановлений у нижньому відділенні на одному валу з чашоподібним змішувачем верхнього відділення, причому вихідний отвір верхнього відділення розміщений в нижньому чашоподібному змішувачі, а самі відділення камери утворені з'єднаними між собою нерухомими перехідними і напрямними поверхнями Винахід відноситься до галузі сільськогосподарського машинобудування і призначений для протруювання насіння сільськогосподарських культур рідкими отрутохімікатами, а також може бути використаний в інших галузях для обробки зернистих матеріалів рідкими речовинами Відомий пристрій для обробки насіння сільськогосподарських культур рідкими препаратами, який складається з бункера для насіння з дозатором, камери протруювання, усередині якої під дозатором насіння встановлений обертовий чашоподібний змішувач Між ВИХІДНИМ отвором випускної горловини бункера і днищем змішувача встановлено з можливістю переміщення в осьовому напрямку конічний розподільник насіння, під який виведено вихідний отвір трубки подачі рідкого препарату від дозатора на днище чашоподібного змішувача [авт св СРСР №671768, МПК6 А01С1/06] ності пристрою щодо якості обробки насіння Найбільш близьким за технічною суттю до пристрою, що заявляється, є пристрій для обробки насіння сільськогосподарських культур рідкими препаратами, який включає бункер для насіння з випускною горловиною, дозатор насіння з конічним розподільником, камеру обробки насіння з розміщеним в ній під дозатором насіння чашоподібним змішувачем, дозатор рідких препаратів та додатковий змішувач і механізм приводу В камері обробки, яка має одне відділення та один чашоподібний змішувач і додатковий конічний змішувач з індивідуальним приводом, додатково встановлено козирок [авт св СРСР №1222213, МПК6 А01С1/08] Недоліком цього пристрою є те, що насіння з чашоподібного змішувача переходить безпосередньо на стінку камери протруювання під великим (близьким до 90°) кутом, внаслідок чого відскакує від неї під різними кутами, втрачаючи безпосередній контакт зі стінкою, а отже, і з препаратом, що знаходиться на ній, що призводить до неповного відбору препарату насінням з робочої поверхні, стікання його по СТІНЦІ камери до вихідної горловини - в кінцевому рахунку, до зниження ефектив Недоліком цього протруювача є ускладнена конструкція внаслідок встановлення додаткового конічного змішувача з індивідуальним приводом і зумовлені цим підвищені енергоємність і металоємність протруювача Задачею винаходу є пристрій для обробки насіння сільськогосподарських культур рідкими препаратами, в якому шляхом зміни конструкції камери обробки насіння та використання додаткового чашоподібного змішувача, закріпленого на одному валу з чашоподібним змішувачем верхнього відділення камери досягається спрощення конструкції протруювача та зменшення його енерго- і металоємності 1 О (О ю ю 55607 Поставлена задача вирішується завдяки тому, дарських культур рідкими препаратами складаєтьщо в пристрої для обробки насіння сільськогоспося з бункера для насіння 1 з дозатором 2 і розподарських культур рідкими препаратами, який дільним конусом 3 та встановленим під ним включає бункер для насіння з випускною горловивихідним отвором трубки 4 подачі в чашоподібний ною, дозатор насіння з конічним розподільником, змішувач 5 рідкого препарату від дозатора препакамеру обробки насіння з розміщеним в ній під рату 6 Чашоподібний змішувач 5 встановлено у дозатором насіння чашоподібним змішувачем, верхньому відділенні 7 камери обробки 8 насіння, дозатор рідких препаратів та додатковий змішувач під дозатором 2 насіння, на валу 9 привода 10 і механізм приводу, ВІДПОВІДНО ДО винаходу, камеТакий же чашоподібний змішувач 11 встановлено і ра обробки насіння виконана у вигляді двох встав нижньому відділенні 12 під вихідним отвором новлених одне над другим відділень, а додатковий верхнього відділення 7 та закріплено на тому ж змішувач виконаний теж чашоподібним і встановвалу 9, що і чашоподібний змішувач 5 лений у нижньому відділенні на одному валу з чаВерхнє та нижнє відділення 7 і 12 камери обшоподібним змішувачем верхнього відділення, робки 8 встановлені одне над другим та виготовпричому вихідний отвір верхнього відділення розлені у вигляді з'єднаних між собою перехідних 13, міщений в нижньому чашоподібному змішувачі, а 14 та напрямних 15, 16 поверхонь, причому пересамі відділення камери утворені з'єднаними між хідні поверхні 13 і 14 являють собою кришки віддісобою нерухомими перехідними і напрямними полень 7 і 12, які по радіусу, не меншому технологічверхнями ного зазору між чашоподібними змішувачами 5 і 11 і кришками ВІДПОВІДНИХ відділень переходять в Завдяки виготовленню камери обробки насіннапрямні КОНІЧНІ поверхні 15 і 16 ВІДПОВІДНО НИЖНЄ ня у вигляді двох, розміщених одне над іншим відвідділення 12 обладнане вивантажувальною горділень, утворених перехідними і напрямними половиною 17 верхнями, з встановленими в них на одному валу привода чашоподібними змішувачами таким чиПристрій для обробки насіння сільськогоспоном, що верхнє відділення сполучається технолодарських культур рідкими препаратами працює гічно в робочому режимі з нижнім відділенням литак Насіння з бункера 1 через дозатор 2 самоплише через нижній, встановлений під вихідним вом по конічному розподільнику 3 надходить на отвором верхнього відділення, чашоподібний зміднище чашоподібного змішувача 5, куди в зону, шувач, забезпечується постійний надійний контакт захищену розподільником 3, від дозатора 6 по насіння та препарату з робочими поверхнями і, трубці 4 подається і рідкий препарат Утворені внаслідок цього, інтенсивний відбір препарату ботаким чином потоки насіння і препарату зустрічаковою поверхнею кожної насінини та рівномірна ються за межами зони днища змішувача 5, захиобробка насіння При цьому відпадає необхідність щеної конічним розподільником 3, і дальше під встановлювати в камері обробки додатковий конідією відцентрових сил рухаються сумісно по дничний змішувач з індивідуальним приводом і козищу і боковій поверхні змішувача 5, перехідній 13 і рок, що спрощує конструкцію пристрою та зменнапрямній 15 поверхнях верхнього відділення 7 шує його енерго-1 металоємності камери обробки 8 насіння і потрапляють на днище чашоподібного змішувача 11, встановленого в Приклад виконання пристрою для обробки нанижньому відділенні 12 під вихідним отвором версіння сільськогосподарських культур рідкими прехнього відділення 7 камери обробки 8 насіння і по паратами пояснюється кресленнями, де днищу та боковій поверхні змішувача 11, перехідфіг 1 - пристрій для обробки насіння - вид збоній 14 і напрямній 16 поверхнях нижнього віддіку, лення 12 надходять до вивантажувальної горлофіг 2 - камера обробки насіння - вид збоку вини 17 Пристрій для обробки насіння сільськогоспо ФІГ. 1 Фіг. 2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
