Спосіб випробування колони міжповерхового перекриття

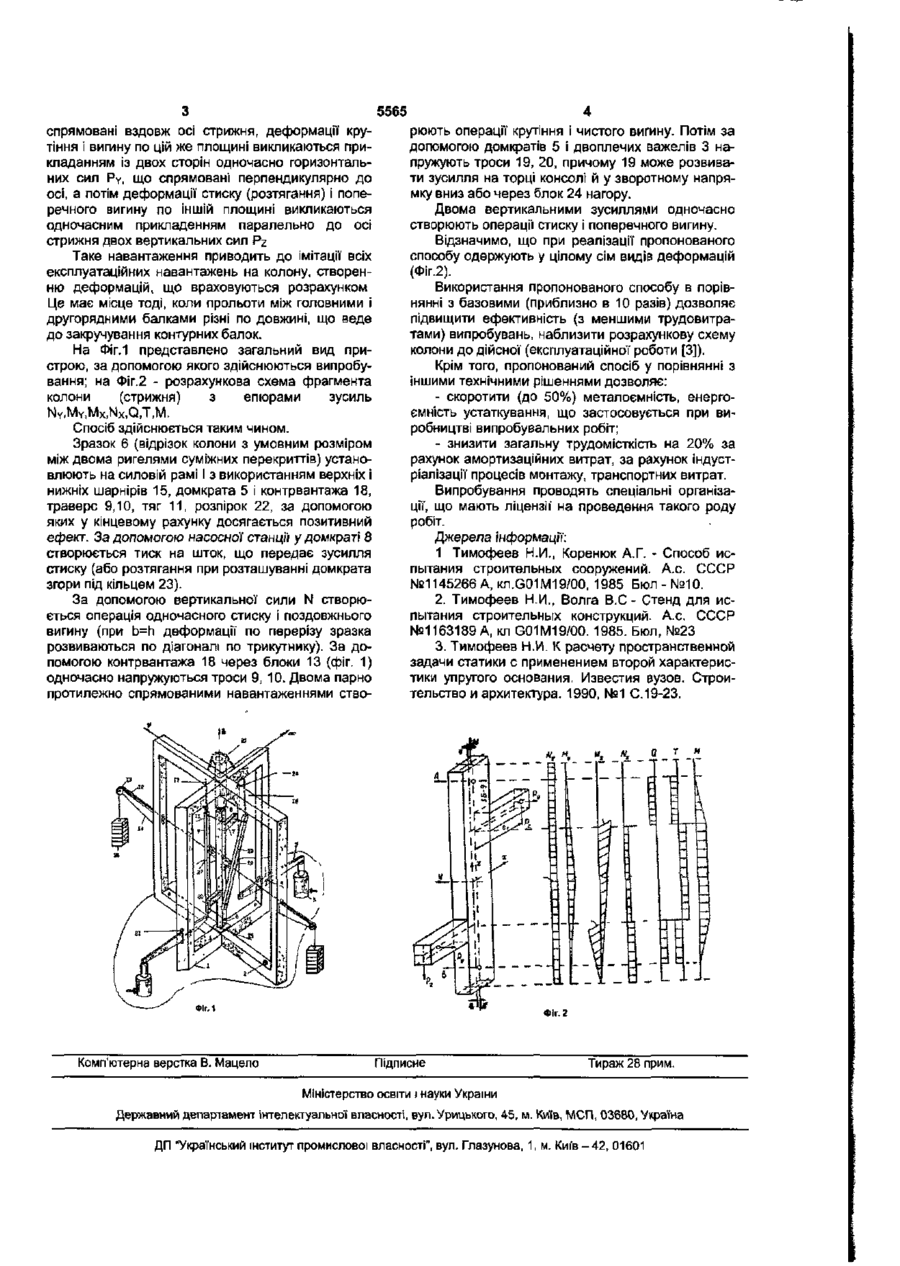

Спосіб випробування колони міжповерхового перекриття, що включає операції з установки конструкції, закріплення приладів, вертикального навантаження, бічного навантаження статичними зу силлями, прикладення крутного моменту, створення і вимірювання деформацій, обробки результатів, який відрізняється тим, що спочатку одночасні деформації стиску (розтягання) і поздовжнього вигину по одній площині викликають прикладенням вертикальних сил N, спрямованих уздовж осі стрижня, деформації вигину і крутіння по цій же площині викликають прикладенням із двох сторін одночасно горизонтальних сил Ру, спрямованих перпендикулярно до осі, а потім деформації стиску (розтягання) і поперечного вигину по іншій площині викликають одночасним прикладенням паралельно до осі стрижня двох вертикальних сил Pz. Корисна модель відноситься до дослідження деформацій будівельних конструкцій і може бути використана при випробуваннях різних будинків, у тому числі каркасних Найбільш близьким до корисної моделі є спосіб випробуванння будівельних споруджень, що включає операції з установки конструкції, закріплення приладів, вертикального навантаження, бічного навантаження статичними і динамічними зусиллями, прикладення крутного моменту, створення і вимірювання деформацій, обробки результатів, який є прототипом способу [1]. Моделлю споруди є замкнена несуча система багатоповерхового панельного будинку, що розташована на нижній фундаментній плиті. Спочатку вона піддається вертикальному навантаженню, що передається через верхню плиту від попередньо напружених чотирьох стрижнів, які розташовані по кутах системи. Потім для випробування споруди на вигин у двох площинах утворюють бічне навантаження статичними зусиллями, що спрямовані під кутом до вертикальної вісі. Зусилля створюються за допомогою силозбудників. Далі до споруди прикладають крутний момент, який створюється обертанням верхньої" плити за допомогою хрестовини, штанги, електромотора, редуктора, вала. Після цього утворюють бічне навантаження динамічною силою, що створюється натягом гнуч кого зв'язку шляхом раптового руйнування розривної' вставки. При цьому в споруді збуджуються коливання в горизонтальній і вертикальній площинах. Недоліками способу є неможливість одночасного створення семи видів деформацій: стиску (розтягання), зрізу, поздовжнього вигину, крутіння з вигином у двох площинах, а також неможливість створення чистого поперечного вигину з крутінням і зі стиском. В основу способу випробування колони (стрижня) багатоповерхового будинку покладено задачу розширення функціональної можливості, підвищення ефективності випробувань, що приводить (при визначенні граничних станів конструкції по різних площинах) до близької імітації навантажень, що зустрічаються при експлуатації. Це дає зниження трудовитрат. Поставлена задача вирішується наступним чином. В способі випробування колони багатоповерхового перекриття, що включає операції' з установки конструкції, закріплення приладів, вертикального навантаження, бічного навантаження статичними зусиллями, прикладення крутного моменту, створення і вимірювання деформацій, обробки результатів, згідно з корисною моделлю, спочатку одночасні деформації стиску (розтягання) і поздовжнього вигину по одній площині викликаються прикладенням вертикальних сил N, що 5565 спрямовані вздовж осі стрижня, деформації крутіння і вигину по цій же площині викликаються прикладанням із двох сторін одночасно горизонтальних сил Ру, ЩО спрямовані перпендикулярно до осі, а потім деформації стиску (розтягання) і поперечного вигину по іншій площині викликаються одночасним прикладенням паралельно до осі стрижня двох вертикальних сил Рг Таке навантаження приводить до імітації всіх експлуатаційних навантажень на колону, створенню деформацій, що враховуються розрахунком Це має місце тоді, коли прольоти між головними і другорядними балками різні по довжині, що веде до закручування контурних балок. На Фіг.1 представлено загальний вид пристрою, за допомогою якого здійснюються випробування; на Фіг.2 - розрахункова схема фрагмента колони (стрижня) з епюрами зусиль NY,M Y ,MX,NX,Q,T,M. Спосіб здійснюється таким чином. Зразок 6 (відрізок колони з умовним розміром між двома ригелями суміжних перекриттів) установлюють на силовій рамі І з використанням верхніх і нижніх шарнірів 15, домкрата 5 і контрвантажа 18, траверс 9,10, тяг 11, розпірок 22, за допомогою яких у кінцевому рахунку досягається позитивний ефект. За допомогою насосної станції у домкраті 8 створюється тиск на шток, що передає зусилля стиску (або розтягання при розташуванні домкрата згори під кільцем 23). За допомогою вертикальної сили N створюється операція одночасного стиску і поздовжнього вигину (при b=h деформації по перерізу зразка розвиваються по діагоналі по трикутнику). За допомогою контрвантажа 18 через блоки 13 (фіг. 1) одночасно напружуються троси 9, 10. Двома парно протилежно спрямованими навантаженнями ство рюють операції крутіння і чистого вигину. Потім за допомогою домкратів 5 і двоплечих важелів 3 напружують троси 19, 20, причому 19 може розвивати зусилля на торці консолі й у зворотному напрямку вниз або через блок 24 нагору. Двома вертикальними зусиллями одночасно створюють операції стиску і поперечного вигину. Відзначимо, що при реалізації пропонованого способу одержують у цілому сім видів деформацій (Фіг.2). Використання пропонованого способу в порівнянні з базовими (приблизно в 10 разів) дозволяє підвищити ефективність (з меншими трудовитратами) випробувань, наблизити розрахункову схему колони до дійсної (експлуатаційної роботи [3]). Крім того, пропонований спосіб у порівнянні з іншими технічними рішеннями дозволяє: - скоротити (до 50%) металоємність, енергоємність устаткування, що застосовується при виробництві випробувальних робіт; - знизити загальну трудомісткість на 20% за рахунок амортизаційних витрат, за рахунок індустріалізації процесів монтажу, транспортних витрат. Випробування проводять спеціальні організації, що мають ліцензії' на проведення такого роду робіт. Джерела інформації: 1 Тимофеев Н.И., Коренюк А.Г. - Способ испытания строительных сооружений. А.с. СССР №1145266 A, Kn.G01M19/00, 1985 Бюл - №10. 2. Тимофеев Н.И., Волга В.С - Стенд для испытания строительных конструкций. А.с. СССР №1163189 А, кл G01M19/00. 1985. Бюл, №23 3. Тимофеев Н.И. К расчету пространственной задачи статики с применением второй характеристики упругого основания. Известия вузов. Строительство и архитектура. 1990, №1 С. 19-23. Фіг. 2 Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
