Пристрій для визначення діелектричної проникності і тангенса кута втрат матеріалів

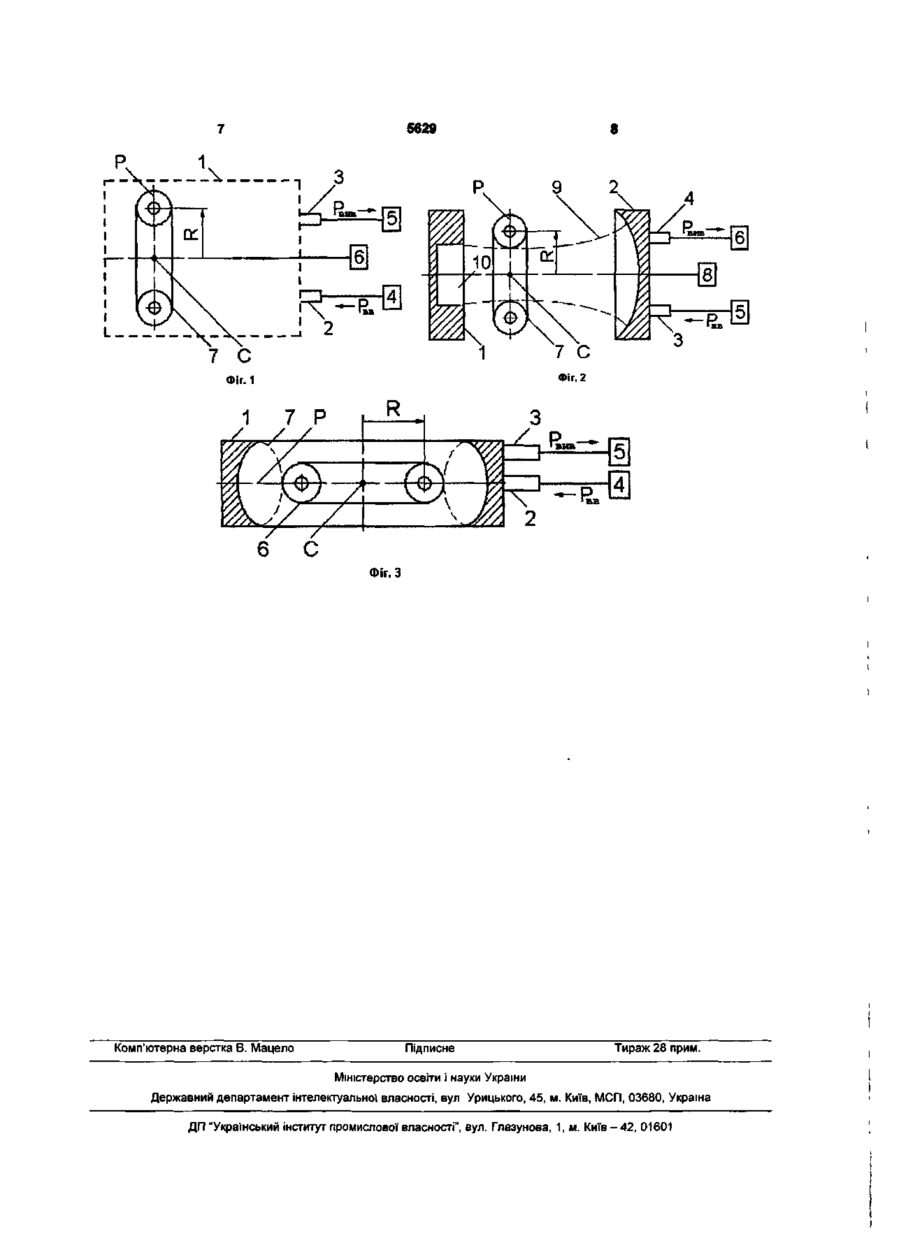

1. Пристрій для визначення діелектричної проникності і тангенса кута втрат матеріалів, що містить відкритий резонатор із хвильовим коливанням, обмеженим каустикою, зразок діелектрика й елементи зв'язку для введення і виведення потужності, який відрізняється тим, що діелектрик поміщений у трубку з радіопрозорого матеріалу, виконану у формі петлі, причому вісь трубки має форму дуги окружності радіуса R з центром С в площині перетину Р, перпендикулярній до осі резонатора, а нормаль до площини Р, що проведена через центр С, збігається з віссю резонатора. 2. Пристрій за п. 1, який відрізняється тим, що резонатор утворений двома дзеркалами, одне з яких є сферичним, а у центрі другого розташований круглий хвилевід, довжина якого дорівнює цілому числу хвилевідних довжин хвиль, при цьому радіус петлі R більший від радіуса каустики коливання резонатора. 3. Пристрій за п. 1, який відрізняється тим, що резонатор є бочкоподібним, а радіус петлі R менший за відстань від осі резонатора до каустики коливання типу "шепочучої галереї". Корисна модель відноситься до техніки виміру діелектричних характеристик речовин у міліметровому (мм) діапазоні довжин хвиль і може бути використана для контролю параметрів рідин у хімічній і нафтопереробній промисловостях, дослідження властивостей водяних розчинів біополімерів. Відомі численні пристрої для визначення діелектричної проникності і тангенса кута втрат діелектриків у широкому діапазоні частот, починаючи від 10МГц і аж до 240ГГц. Найчастіше для виміру діелектричних постійних розчинів застосовуються об'ємні одномодові циліндричні резонатори, порушувані на Ноп типі коливань. При цьому досліджуваний зразок знаходиться в тонкостінному капілярі, розташованому уздовж осі резонатора. Виміряються зрушення резонансної частоти, і зміна навантаженої добротності при внесенні зразка в об'єм резонатора і за допомогою формул, отриманих з рішення електродинамічної задачі для циліндричного резонатора зі зразком у виді стержня (Ткач В.К., Степин Л.Д., Казанский В.Б. Резона торныи метод измерения диэлектрической проницаемости и тангенса угла потерь жидких диэлектриков// Радиотехника и электроника. 1960. - Т.5, №12. - С.2009-2014), визначаються тангенс кута втрат і діелектрична проникність досліджуваного діелектрика. Оскільки використовується об'ємний одномодовий резонатор, то його геометричні розміри (діаметр і висота) порівнянні з робочою довжиною хвилі («3-нісм). При створенні резонансних систем у мм діапазоні довжин хвиль найбільш часто використовується метод масштабного моделювання. У цьому випадку основні геометричні розміри резонатора не повинні перевищувати 3-н4мм, а діаметр капіляра зі зразком — 0,1ч-0,2мм. Навантажена добротність такої резонансної системи буде мала, що, у свою чергу, позначиться на точності вимірів. Застосування ж надрозмірних об'ємних резонаторів для визначення параметрів діелектриків у мм діапазоні довжин хвиль не доцільно, оскільки в цьому випадку необхідно застосовувати додаткові CM со ю 5629 Фіг. З Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
