Панель
Номер патенту: 56423
Опубліковано: 10.01.2011
Автори: Гірченко Анатолій Георгійович, Скурський Павло Петрович, Гаращенко Іван Іванович, Гречко Микола Петрович, Шевляков Юрій Анатольович
Формула / Реферат
1. Панель, що містить обшивку, підкріплюючий силовий набір у вигляді подовжених та поперечних ребер жорсткості та з'єднувальний елемент, що приєднаний до обшивки та ребер силового набору і охоплює їх, яка відрізняється тим, що з'єднувальний елемент виконаний у вигляді листа з легкого матеріалу, наприклад пенопласту, а підкріплюючий набір виконаний у вигляді заповнених скловолокном подовжених та поперечних прорізів або відформованих профілів.
2. Панель за п. 1, яка відрізняється тим, що профіль прорізів відповідає профілю підкріплюючого силового набору.
Текст

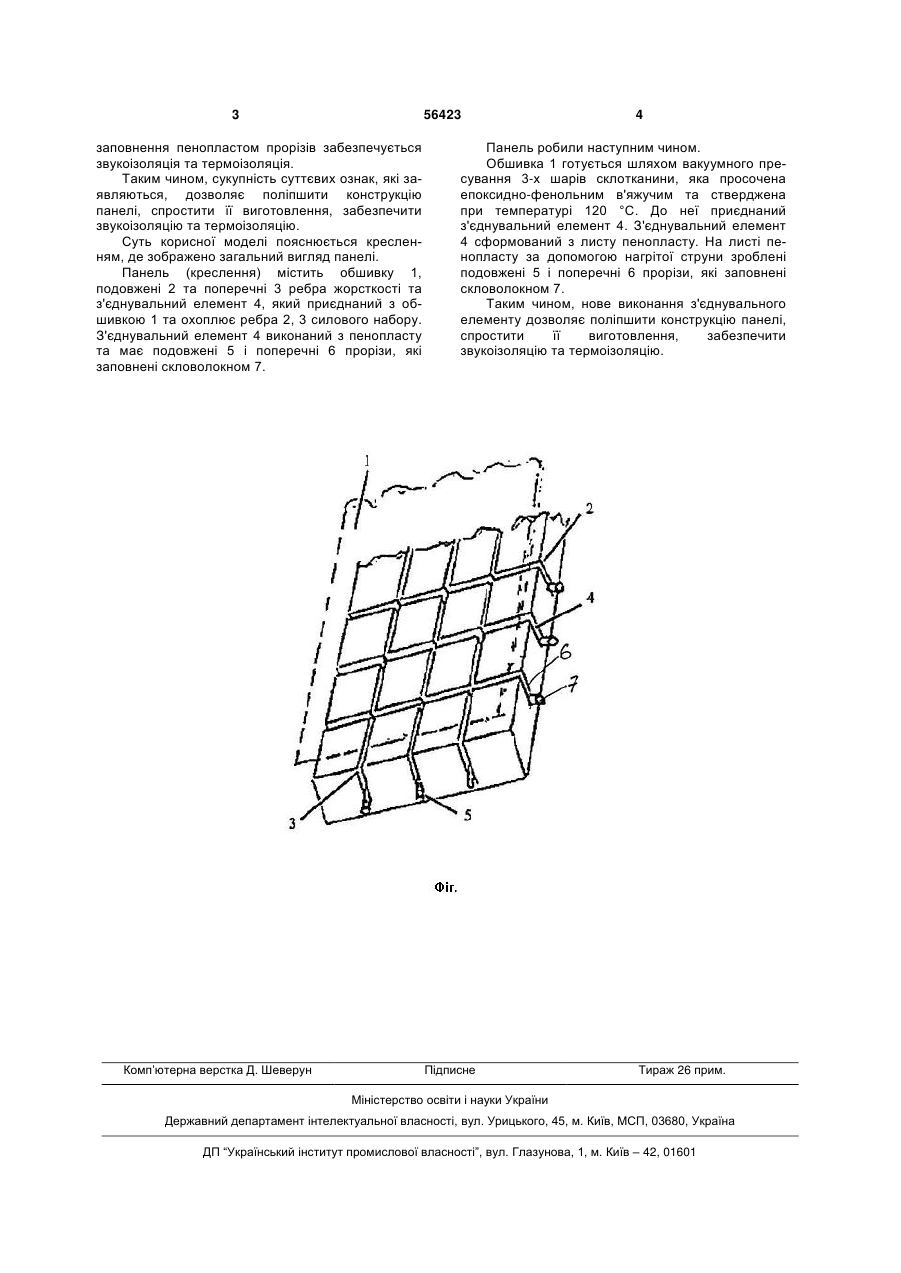

1. Панель, що містить обшивку, підкріплюючий силовий набір у вигляді подовжених та поперечних 3 56423 заповнення пенопластом прорізів забезпечується звукоізоляція та термоізоляція. Таким чином, сукупність суттєвих ознак, які заявляються, дозволяє поліпшити конструкцію панелі, спростити її виготовлення, забезпечити звукоізоляцію та термоізоляцію. Суть корисної моделі пояснюється кресленням, де зображено загальний вигляд панелі. Панель (креслення) містить обшивку 1, подовжені 2 та поперечні 3 ребра жорсткості та з'єднувальний елемент 4, який приєднаний з обшивкою 1 та охоплює ребра 2, 3 силового набору. З'єднувальний елемент 4 виконаний з пенопласту та має подовжені 5 і поперечні 6 прорізи, які заповнені скловолокном 7. Комп’ютерна верстка Д. Шеверун 4 Панель робили наступним чином. Обшивка 1 готується шляхом вакуумного пресування 3-х шарів склотканини, яка просочена епоксидно-фенольним в'яжучим та стверджена при температурі 120 °С. До неї приєднаний з'єднувальний елемент 4. З'єднувальний елемент 4 сформований з листу пенопласту. На листі пенопласту за допомогою нагрітої струни зроблені подовжені 5 і поперечні 6 прорізи, які заповнені скловолокном 7. Таким чином, нове виконання з'єднувального елементу дозволяє поліпшити конструкцію панелі, спростити її виготовлення, забезпечити звукоізоляцію та термоізоляцію. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPanel
Автори англійськоюHirchenko Anatolii Heorhiiovych, Shevliakov Yurii Anatoliovych, Skurskyi Pavlo Petrovych, Hrechko Mykola Petrovych, Haraschenko Ivan Ivanovych
Назва патенту російськоюПанель
Автори російськоюГирченко Анатолий Георгиевич, Шевляков Юрий Анатольевич, Скурский Павел Петрович, Гречко Николай Петрович, Гаращенко Иван Иванович
МПК / Мітки
МПК: B64C 3/00
Мітки: панель
