Геліоенергетична панель

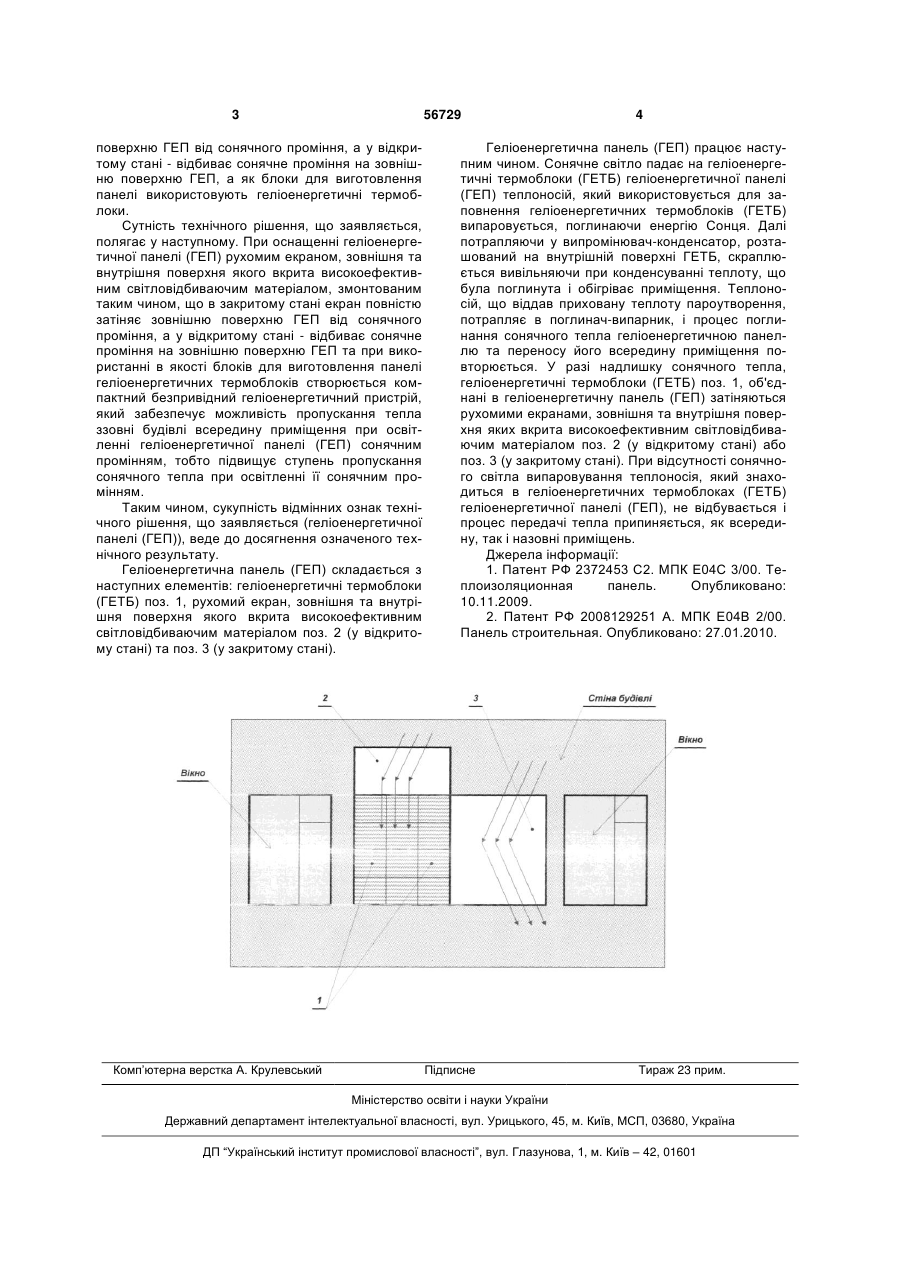

Геліоенергетична панель, що містить блоки для виготовлення панелі, яка відрізняється тим, що оснащена рухомим екраном, зовнішня та внут 3 56729 поверхню ГЕП від сонячного проміння, а у відкритому стані - відбиває сонячне проміння на зовнішню поверхню ГЕП, а як блоки для виготовлення панелі використовують геліоенергетичні термоблоки. Сутність технічного рішення, що заявляється, полягає у наступному. При оснащенні геліоенергетичної панелі (ГЕП) рухомим екраном, зовнішня та внутрішня поверхня якого вкрита високоефективним світловідбиваючим матеріалом, змонтованим таким чином, що в закритому стані екран повністю затіняє зовнішню поверхню ГЕП від сонячного проміння, а у відкритому стані - відбиває сонячне проміння на зовнішню поверхню ГЕП та при використанні в якості блоків для виготовлення панелі геліоенергетичних термоблоків створюється компактний безпривідний геліоенергетичний пристрій, який забезпечує можливість пропускання тепла ззовні будівлі всередину приміщення при освітленні геліоенергетичної панелі (ГЕП) сонячним промінням, тобто підвищує ступень пропускання сонячного тепла при освітленні її сонячним промінням. Таким чином, сукупність відмінних ознак технічного рішення, що заявляється (геліоенергетичної панелі (ГЕП)), веде до досягнення означеного технічного результату. Геліоенергетична панель (ГЕП) складається з наступних елементів: геліоенергетичні термоблоки (ГЕТБ) поз. 1, рухомий екран, зовнішня та внутрішня поверхня якого вкрита високоефективним світловідбиваючим матеріалом поз. 2 (у відкритому стані) та поз. 3 (у закритому стані). Комп’ютерна верстка А. Крулевський 4 Геліоенергетична панель (ГЕП) працює наступним чином. Сонячне світло падає на геліоенергетичні термоблоки (ГЕТБ) геліоенергетичної панелі (ГЕП) теплоносій, який використовується для заповнення геліоенергетичних термоблоків (ГЕТБ) випаровується, поглинаючи енергію Сонця. Далі потрапляючи у випромінювач-конденсатор, розташований на внутрішній поверхні ГЕТБ, скраплюється вивільняючи при конденсуванні теплоту, що була поглинута і обігріває приміщення. Теплоносій, що віддав приховану теплоту пароутворення, потрапляє в поглинач-випарник, і процес поглинання сонячного тепла геліоенергетичною панеллю та переносу його всередину приміщення повторюється. У разі надлишку сонячного тепла, геліоенергетичні термоблоки (ГЕТБ) поз. 1, об'єднані в геліоенергетичну панель (ГЕП) затіняються рухомими екранами, зовнішня та внутрішня поверхня яких вкрита високоефективним світловідбиваючим матеріалом поз. 2 (у відкритому стані) або поз. 3 (у закритому стані). При відсутності сонячного світла випаровування теплоносія, який знаходиться в геліоенергетичних термоблоках (ГЕТБ) геліоенергетичної панелі (ГЕП), не відбувається і процес передачі тепла припиняється, як всередину, так і назовні приміщень. Джерела інформації: 1. Патент РФ 2372453 С2. МПК Е04С 3/00. Теплоизоляционная панель. Опубликовано: 10.11.2009. 2. Патент РФ 2008129251 А. МПК Е04В 2/00. Панель строительная. Опубликовано: 27.01.2010. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
