Панель огороджування

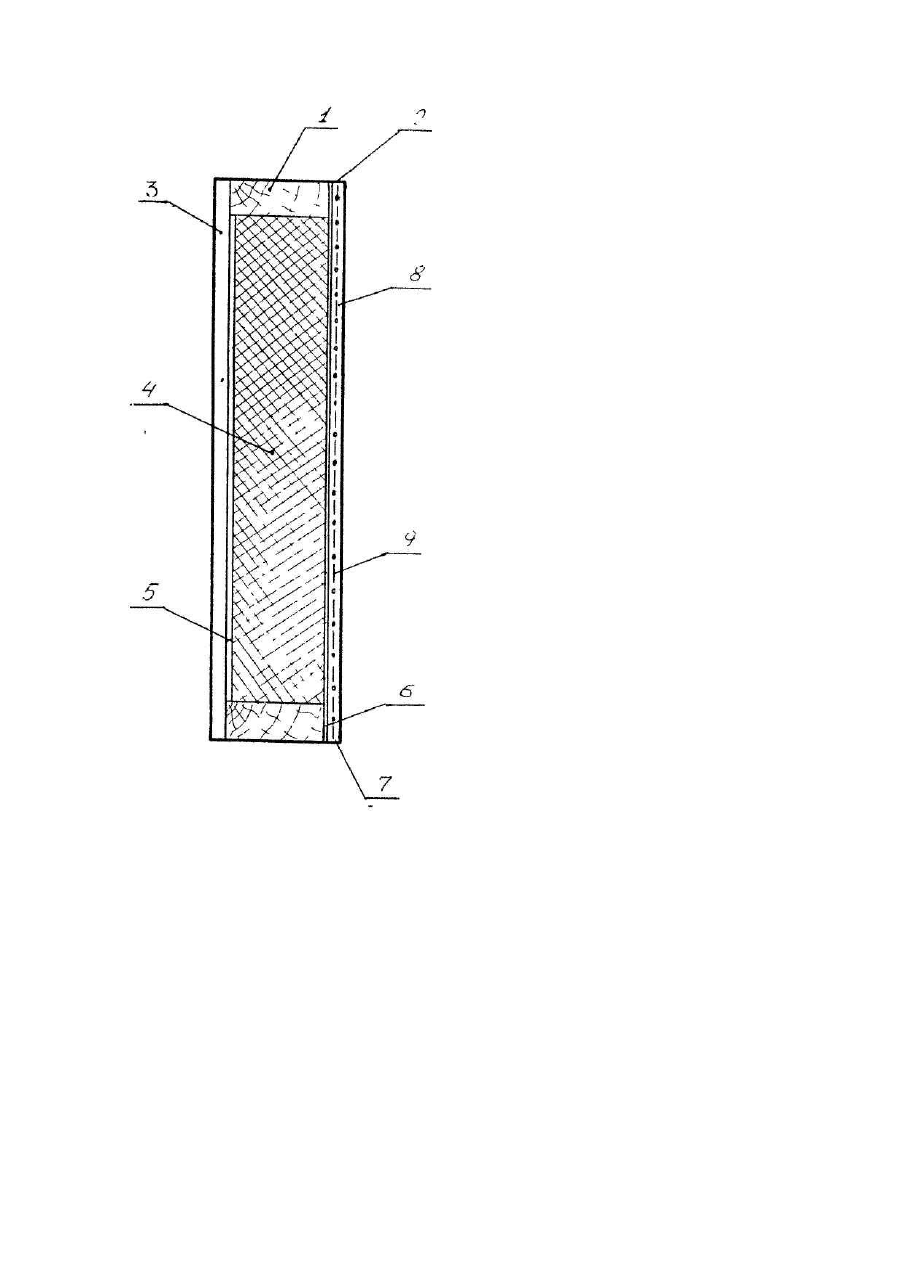

Винахід відноситься до будівництва, зокрема до стінових шарових панелей, і може бути використаний у різних будівлях зі стінами з навісних та самонесучих панелей. Відома панель огороджування, яка містить дерев'яний каркас, зовнішню та внутрішню обшивки і розташований між обшивками утеплювач [Авт.св. СРСР №947345, кл. Е 04 С 2/26, 05.08.80]. У відомій панелі обшивки виконано Із металевих листів. У процесі експлуатації панелі металеві листи зазнають корозії. У результаті цього порушується суцільність листа, його механічна міцність і, як наслідок, відбувається втрата стійкості обшивки за рахунок виникнення розтяжних напругу зоні максимальних моментів, а також відбувається вигін листів, їх деформація внаслідок дії поперечних навантажень. Це значно знижує експлуатаційну надійність відомої панелі. Найбільш близькою за технічною суттю до винаходу, що заявляється, є панель огороджування, яка містить каркас, зовнішню та внутрішню обшивки і розташований між обшивками утеплювач, споряджений шаром гідроізоляційного матеріалу [ГОСТ СРСР 18121-82. С. 7, 8, 18]. Зовнішню та внутрішню обшивки панелі виконано з азбестоцементних плит. Температурна та вітряна дія на азбестоцементні плити спричиняють знакозмінні деформації панелей та стиків. При цьому обшивка зазнає напруги, вищі критичних, перевищується рівень граничних деформацій, при яких відбувається втрата стійкості обшивки. Це спричиняє явища від утомленості у конструкції панелі, які призводять до її зруйнування, Крім цього, у азбестоцементних плитах, які містять гігроскопічний азбест, у процесі їх експлуатації під дією води, повітря та сонячного проміння відбувається відшарування окремих часток. Це порушує суцільність верхньої поверхні зовнішньої обшивки панелі та, як наслідок, зменшує експлуатаційну надійність панелі. В основу винаходу поставлена задача удосконалення панелі огороджування, у якій за рахунок нового виконання окремих її вузлів забезпечується підвищення рівня граничних деформацій та надійності захисного облицювання зовнішньої поверхні панелі, що обумовлює підвищення експлуатаційної надійності панелі огороджування. Поставлена задача вирішується тим, що у відомій панелі огороджування, яка містить каркас, зовнішню та внутрішню обшивки і розташований між обшивками утеплювач, споряджений шаром гідроізоляційного матеріалу, згідно з винаходом, новим є те, що зовнішня обшивка утворена з внутрішнього та верхнього шарів, при цьому внутрішній виконаний з листового металу, а верхній -у вигляді облицювального армованого шару. Облицювальний армований шар містить облицювання з будівельного розчину та арматуру з металевої сітки. Між сукупністю суттєвих ознак винаходу, що заявляється, та технічним результатом, що досягається, Існує причинно-наслідковий зв'язок. Виконання зовнішньої обшивки панелі за винаходом дозволить підвищити експлуатаційну надійність панелі. Це досягається завдяки тому, що металевий лист зовнішньої обшивки створює ефект додаткового несучого елемента з конструкції панелі, а облицювальний армований шар надає конструкції додаткову жорсткість. Це забезпечує підсилювання силових та компенсаційних стиків панелі і забезпечує підвищення рівня граничних деформацій для конструкції такого типу. Крім того, наявність облицювального армованого шару у зовнішній обшивці панелі, у якій облицювання виконано з будівельного розчину, не потребує спеціальних опоряджувальних елементів верхньої поверхні панелі. Даний шар забезпечує достатньо надійний захист огороджування від вітру, води та сонячної радіації, що також підвищує експлуатаційну надійність панелі, яка заявляється. На кресленні зображена панель огороджування, розріз. Панель огороджування містить дерев'яний каркас 1, зовнішню 2 і внутрішню 3 обшивки, між якими розташований утеплювач 4, виконаний, наприклад, з мінеральної вати, й споряджений зі сторони внутрішньої обшивки 3 шаром 5 гідроізоляційного матеріалу, наприклад, з поліетиленової плівки. Зовнішня обшивка 2 панелі утворена двома шарами 6, 7, внутрішній 6 з яких виконаний зі сталевого листа, а верхній 7 шар виконаний у вигляді облицювального армованого шару. Облицювання 8 верхнього шару 7 виконано з будівельного розчину, а арматуру 9 - з об'ємної сталевої сітки. Внутрішню 3 обшивку панелі виконано з металотканого матеріалу. Залежно від призначення панелі огороджування внутрішня 3 обшивка панелі може бути виконана також з фанери, гіпсокартону, пластика та Інших плитоподібних матеріалів. Облицювання 8 армованого шару може бути виконано з усяких розчинів, які стверджуються, мінерального та полімерного надходження. Панель огороджування виготовляється таким чином. На каркас 1, виготовлений з дерев'яних брусків прямокутного перетину, кладуть сталевий лист, який являє собою внутрішній шар 6 зовнішньої обшивки 2 панелі. Металевий лист кріплять до каркасу 1, наприклад, металевими цвяхами. Одержану конструкцію перевертають на 180° і у порожнину, яка утворена дерев'яними брусками і металевим листом, укладають утеплювач 4 - наприклад мінеральну вату. Поверх утеплювача 4 прикріплюють шар 5 гідроізоляційного матеріалу, наприклад поліетиленову плівку. Потім до каркасу 1 кріплять внутрішню обшивку 3, яка являє собою металотканий матеріал. Одержану конструкцію перевертають у початкове положення і формують облицювальний армований шар зовнішньої обшивки 2 панелі. Для цього на металевий лист по усьому його периметру 1 поверхні кріплять, наприклад, зварюванням арматуру 9 - об'ємну сталеву сітку. Облицювання 8 шару 7 формують нанесенням на металеву сітку будівельного розчину.
