Фібробетонна суміш

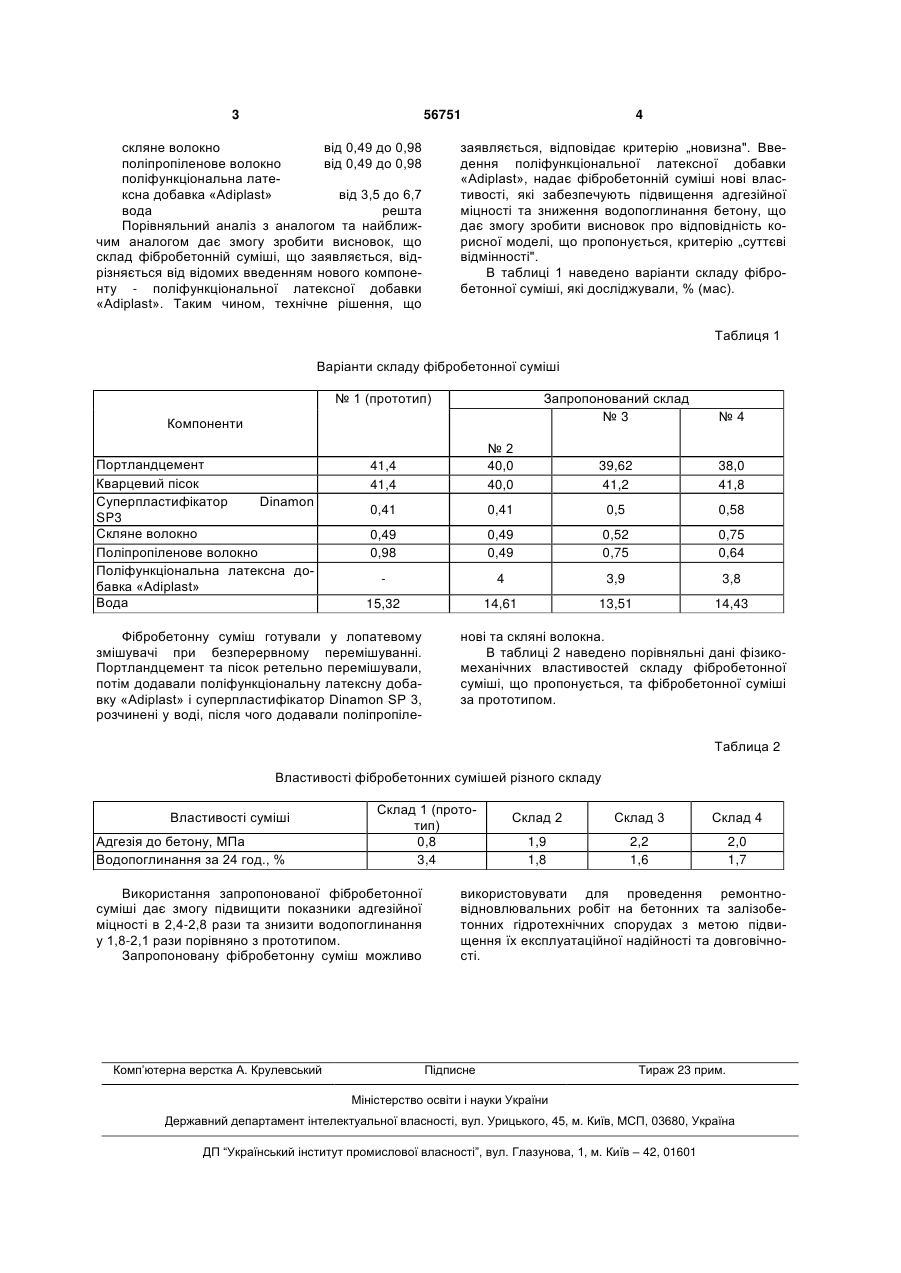

Фібробетонна суміш, що містить портландцемент, кварцовий пісок, суперпластифікатор Dinamon SP-3, армуючі скляні і поліпропіленові 3 56751 скляне волокно від 0,49 до 0,98 поліпропіленове волокно від 0,49 до 0,98 поліфункціональна латексна добавка «Adiplast» від 3,5 до 6,7 вода решта Порівняльний аналіз з аналогом та найближчим аналогом дає змогу зробити висновок, що склад фібробетонній суміші, що заявляється, відрізняється від відомих введенням нового компоненту - поліфункціональної латексної добавки «Adiplast». Таким чином, технічне рішення, що 4 заявляється, відповідає критерію „новизна". Введення поліфункціональної латексної добавки «Adiplast», надає фібробетонній суміші нові властивості, які забезпечують підвищення адгезійної міцності та зниження водопоглинання бетону, що дає змогу зробити висновок про відповідність корисної моделі, що пропонується, критерію „суттєві відмінності". В таблиці 1 наведено варіанти складу фібробетонної суміші, які досліджували, % (мас). Таблиця 1 Варіанти складу фібробетонної суміші № 1 (прототип) Запропонований склад №3 Компоненти Портландцемент Кварцевий пісок Суперпластифікатор Dinamon SP3 Скляне волокно Поліпропіленове волокно Поліфункціональна латексна добавка «Adiplast» Вода №4 41,4 41,4 №2 40,0 40,0 39,62 41,2 38,0 41,8 0,41 0,41 0,5 0,58 0,49 0,98 0,49 0,49 0,52 0,75 0,75 0,64 4 3,9 3,8 15,32 14,61 13,51 14,43 Фібробетонну суміш готували у лопатевому змішувачі при безперервному перемішуванні. Портландцемент та пісок ретельно перемішували, потім додавали поліфункціональну латексну добавку «Adiplast» і суперпластифікатор Dinamon SP 3, розчинені у воді, після чого додавали поліпропіле нові та скляні волокна. В таблиці 2 наведено порівняльні дані фізикомеханічних властивостей складу фібробетонної суміші, що пропонується, та фібробетонної суміші за прототипом. Таблица 2 Властивості фібробетонних сумішей різного складу Властивості суміші Адгезія до бетону, МПа Водопоглинання за 24 год., % Склад 1 (прототип) 0,8 3,4 Використання запропонованої фібробетонної суміші дає змогу підвищити показники адгезійної міцності в 2,4-2,8 рази та знизити водопоглинання у 1,8-2,1 рази порівняно з прототипом. Запропоновану фібробетонну суміш можливо Комп’ютерна верстка А. Крулевський Склад 2 Склад 3 Склад 4 1,9 1,8 2,2 1,6 2,0 1,7 використовувати для проведення ремонтновідновлювальних робіт на бетонних та залізобетонних гідротехнічних спорудах з метою підвищення їх експлуатаційної надійності та довговічності. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
