Автоматичний рефрактометр

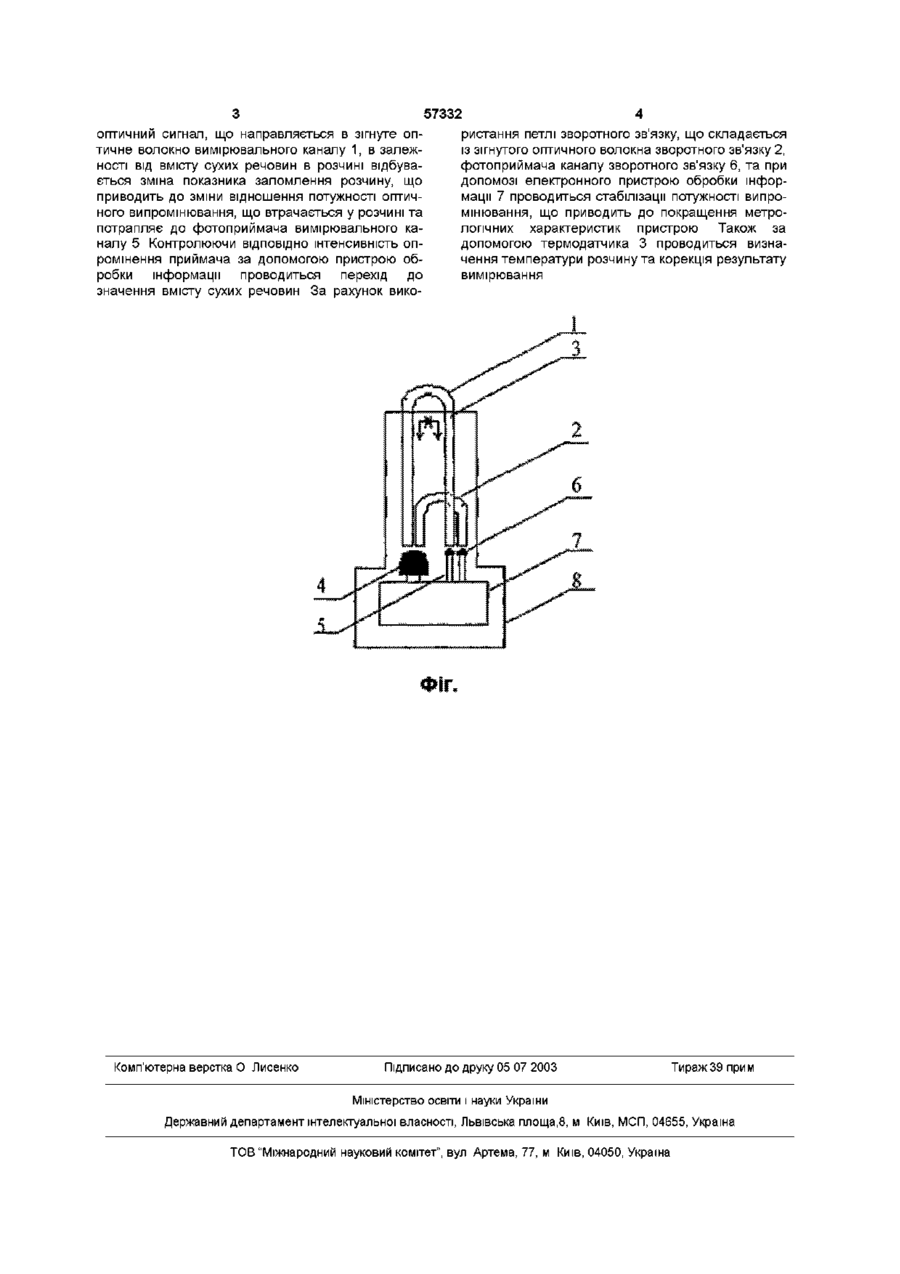

Автоматичний рефраісгометр, що містить корпус, в якому розташоване зігнуте оптичне волокно вимірювального каналу, з єднане з ним джерело оптичного випромінювання, два фотоприймачі, один із яких з'єднаний із зігнутим оптичним волокном вимірювального каналу та електронним пристроєм обробки інформації, який відрізняється тим, що в нього введено термодатчик, другий фотоприймач, з'єднаний із зігнутим оптичним волокном зворотного зв'язку, а електронний пристрій обробки інформації розміщено в корпусі Винахід відноситься до вимірювальної техніки і може бути використаний для автоматичного визначення вмісту сухих речовин у розчинах Відомий рефрактометр (авторське свідоцтво СРСР №1783388 М кл G01 N 21/43, бюлетень №46, 1992 р) Пристрій призначений для визначення аналізу складу рідин за рахунок зміни коефіцієнту заломлення та складається освітлювальної та вимірювальної призми, двох клинів, діафрагми, об'єктиву та шкали Недоліком пристою є відсутність автоматичної корекції по температурі рідини та обмежений діапазон застосування Найбільш близьким є пристрій (авторське свідоцтво №1723502 М кл G01 N 21/43, бюлетень № 12, 1992 р) Який складається електронного пристрою оброки інформації, зігнутого оптичного волокна вимірювального каналу, розділеного за допомогою діафрагм, оптично з'єднаного з ним джерела оптичного випромінювання, та фотоприймачів вимірювального каналу, що розміщуються у кожній із секцій, розділених за допомогою діафрагми Недоліком пристрою є складність конструкції, відсутність стабілізації інтенсивності випромінювання джерела, та температурної корекції, що погіршує метрологічні характеристики пристрою В основу винаходу поставлена задача створення автоматичного рефрактометра, в якому за рахунок введення нових елементів та зв'язків досягається стабілізація інтенсивності джерела випромінювання та температурна корекція, що приводить до покращення метрологічних характеристик та розширення діапазону вимірювання Поставлена задача вирішується тим, що в автоматичному рефрактометрі який складається із корпусу в якому розташоване зігнуте оптичне волокно вимірювального каналу, з'єднаного з ним джерела оптичного випромінювання, двох фотоприймачів, один з яких з'єднано із зігнутим оптичним волокном вимірювального каналу та електронним пристроєм обробки інформації, введено термодатчик, другий фотоприймач з'єднано з, зігнутим оптичним волокном зворотного зв'язку, а електронний пристрій обробки інформації розміщено в корпусі На фіг приведено структурну схему пристрою Первинний перетворювач складається із зігнутого оптичного волокна вимірювального каналу 1, з'єднаного з ним джерела оптичного випромінювання 4, та фотоприймача вимірювального каналу 5, джерело оптичного випромінювання 4 з'єднано із зігнутим оптичним волокном каналу зворотнього зв'язку 2, яке з'єднано із фотоприймачем каналу зворотнього зв'яку 6, який в свою черго з'єднано з електронним пристроєм обробки інформації 7, що має зв'язок із джерелом оптичного випромінювання 4, та фотоприймачем вимірювального каналу 5, всі елементи пристрою розміщені в корпусі 8, відрізняється тим, що в нього введено термодатчик, другий фотоприймач з'єднано з зігнутим оптичним волокном зворотного зв'язку, а електронний пристрій обробки інформації розміщено в корпусі Приспи працює наступним чином Джерело оптичного випромінювання 4 генерує со го 1^ ю 57332 оптичний сигнал, що направляється в зігнуте оптичне волокно вимірювального каналу 1, в залежності від вмісту сухих речовин в розчині відбувається зміна показника заломлення розчину, що приводить до зміни відношення потужності оптичного випромінювання, що втрачається у розчині та потрапляє до фотоприймача вимірювального каналу 5 Контролюючи ВІДПОВІДНО інтенсивність опромінення приймача за допомогою пристрою обробки інформації проводиться перехід до значення вмісту сухих речовин За рахунок вико Комп'ютерна верстка О Лисенко ристання петлі зворотного звязку, що складається із зігнутого оптичного волокна зворотного зв'язку 2, фотоприймача каналу зворотного зв'язку 6, та при допомозі електронного пристрою обробки інформації 7 проводиться стабілізації потужності випромінювання, що приводить до покращення метрологічних характеристик пристрою Також за допомогою термодатчика 3 проводиться визначення температури розчину та корекція результату вимірювання Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа,8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
