Протизсувна споруда

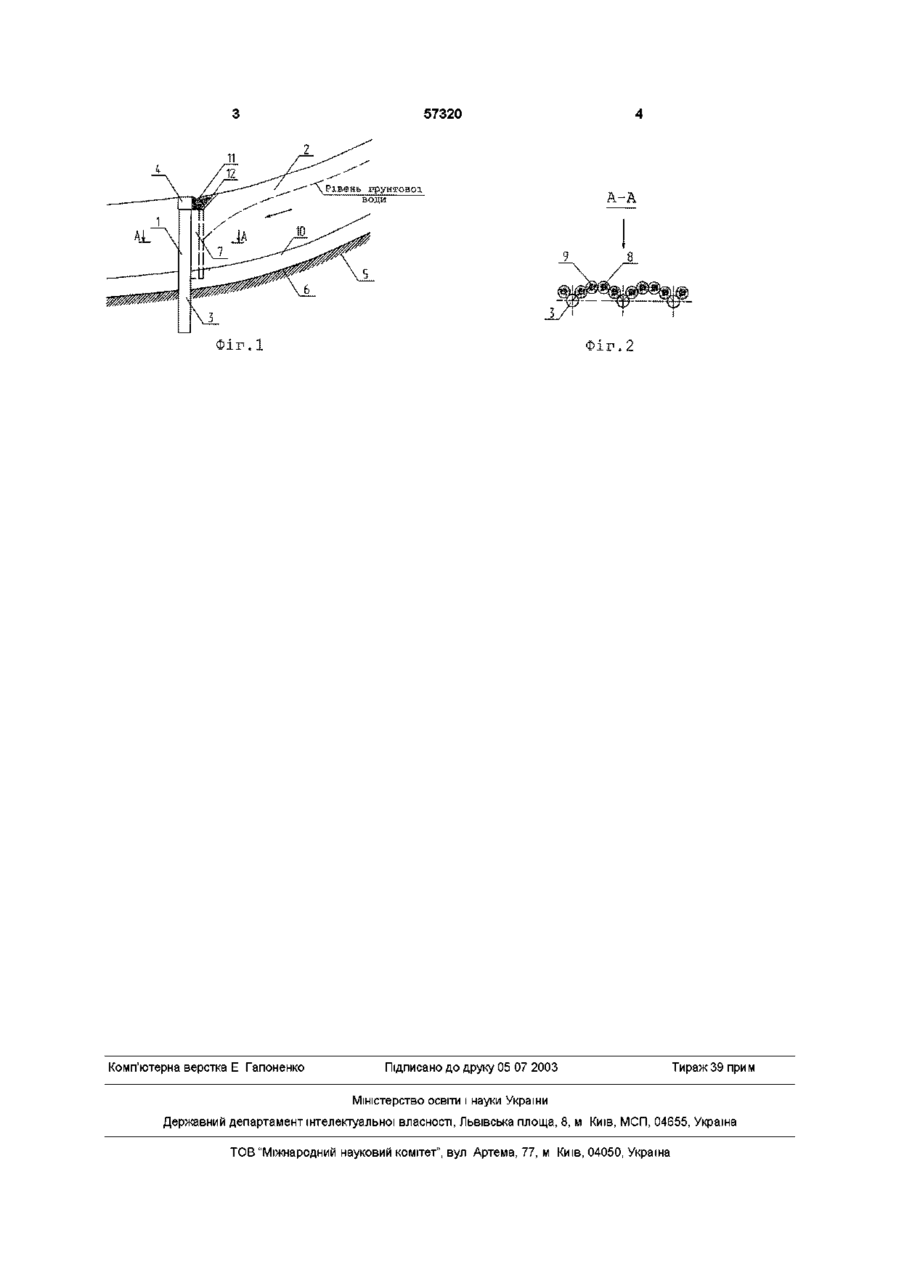

Протизсувна споруда, що включає елементи, виконані у вигляді дренажу, який занурюють у во доприймальний шар, і паль, об'єднаних поверху залізобетонним ростверком і забитих своїми нижніми кінцями в СТІЙКІ породи нижче поверхні ковзання, яка відрізняється тим, що дренаж виконується у вигляді примикаючих один до одного вертикальних шпар, заповнених фільтраційним матеріалом, розташування яких у плані утворить арку, що упирається в палі споруди Винахід стосується будівництва і може використовуватися в якості утримуючий споруди при стабілізації водонасичених зсувних територій Відомою Є протизсувна споруда М Л Зоценко, В І Коваленко, В Г Хілобок, А В Яковлев Інженерна геологія Механіка ґрунтів, основи і фундаменти - Київ Вища школа, 1992, с 383 (яка обрана прототипом) Протизсувна споруда, включає елементи, виконані у виді дренажу, який занурюють у водоприймальний шар, і паль, об'єднаних поверху залізобетонним ростверком і забитих своїми нижніми кінцями в СТІЙКІ породи нижче поверхні ковзання Дренаж є горизонтальним Ознаками прототипу, які співпадають із суттєвими ознаками винаходу, є наявність дренажу, сполученого з пальовою спорудою Недоліком цієї конструкції є можливість улаштування горизонтального дренажу тільки в період стабілізації зсуву, недовговічність горизонтального дренажу, яка обумовлена розміщенням його з боку дії зсувного тиску і відсутності жорсткості в площині зрушення, складність улаштування горизонтального дренажу при великих глибинах залягання водоприймального шару В основу винаходу поставлена задача підвищення ефективності роботи протизсувної споруди шляхом додання дренажу жорсткості в площині зрушення Поставлену задачу вирішують тим, що дренаж виконується у виді примикаючих друг до друга вертикальних шпар, заповнених фільтраційним ма теріалом, розташування яких у плані утворить арку, що упирається в палі протизсувної споруди Винахід проілюстрований графічним матеріалом, де на фіг 1 показаний поперечний розріз протизсувної споруди, на фіг 2 розріз А-А Протизсувна споруда 1 складається з розташованих поперек зсувного масиву 2 паль 3, об'єднаних поверху залізобетонним ростверком 4 і забитих своїми нижніми кінцями в СТІЙКІ породи 5 нижче поверхні ковзання 6 Перед палями 3 влаштовується арковий дренаж 7, утворений у вертикальних шпарах 8, заповнених фільтраційним матеріалом 9 (пісок, гравій, щебінь), які занурюють у водоприймальний шар 10 Водозбірний лоток 11 укладається уздовж ростверку 4 на зворотний фільтр 12 Протизсувна споруда працює таким чином Зсувний масив 2 зволожений поверхневими і ґрунтовими водами натискає на протизсувну споруду 1 Перешкоджаючи протисненню ґрунту між палями 3, арковий дренаж 7 сприймає непогашену частину зсувного тиску і передає на упори Упорами для аркового дренажу 7 служать палі 3 При цьому відбувається осушення зсувного масиву 1 шляхом видалення ґрунтових вод по дренажних шпарах 8 у водоприймальний шар 10 Поверхневі води відводяться по лотку 11 і частково через зворотний фільтр 12 ідуть в арковий дренаж 7 У результаті застосування пропонованої конструкції досягається більш ефективна робота протизсувної споруди за рахунок сполучення арковим дренажем функцій механічного утримання й осушення зсувного масиву СО ^ со Ю 57320 -A Фіг. 1 Комп'ютерна верстка Е Гапоненко Фіг. 2 Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
