Протизсувна споруда

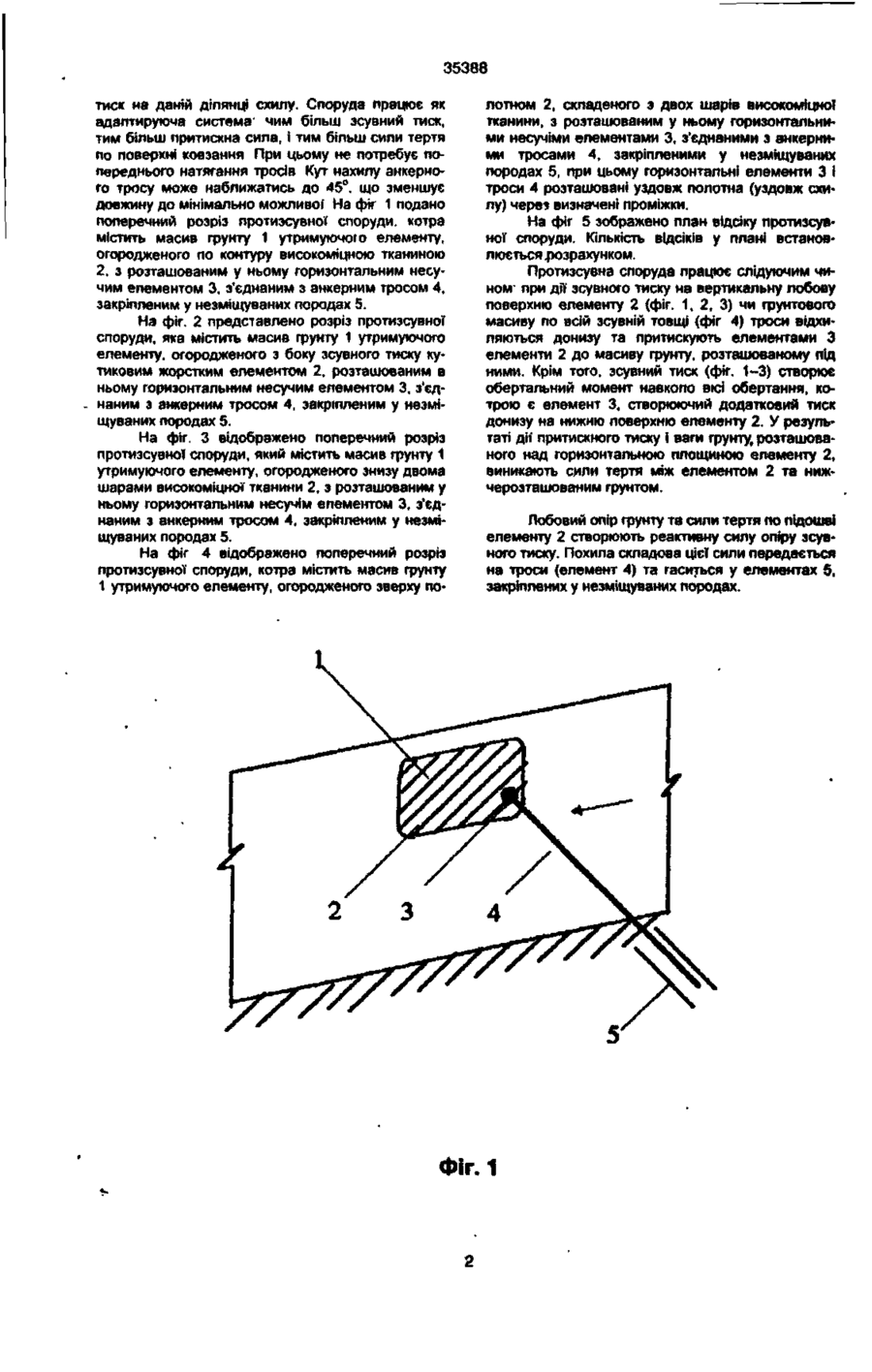

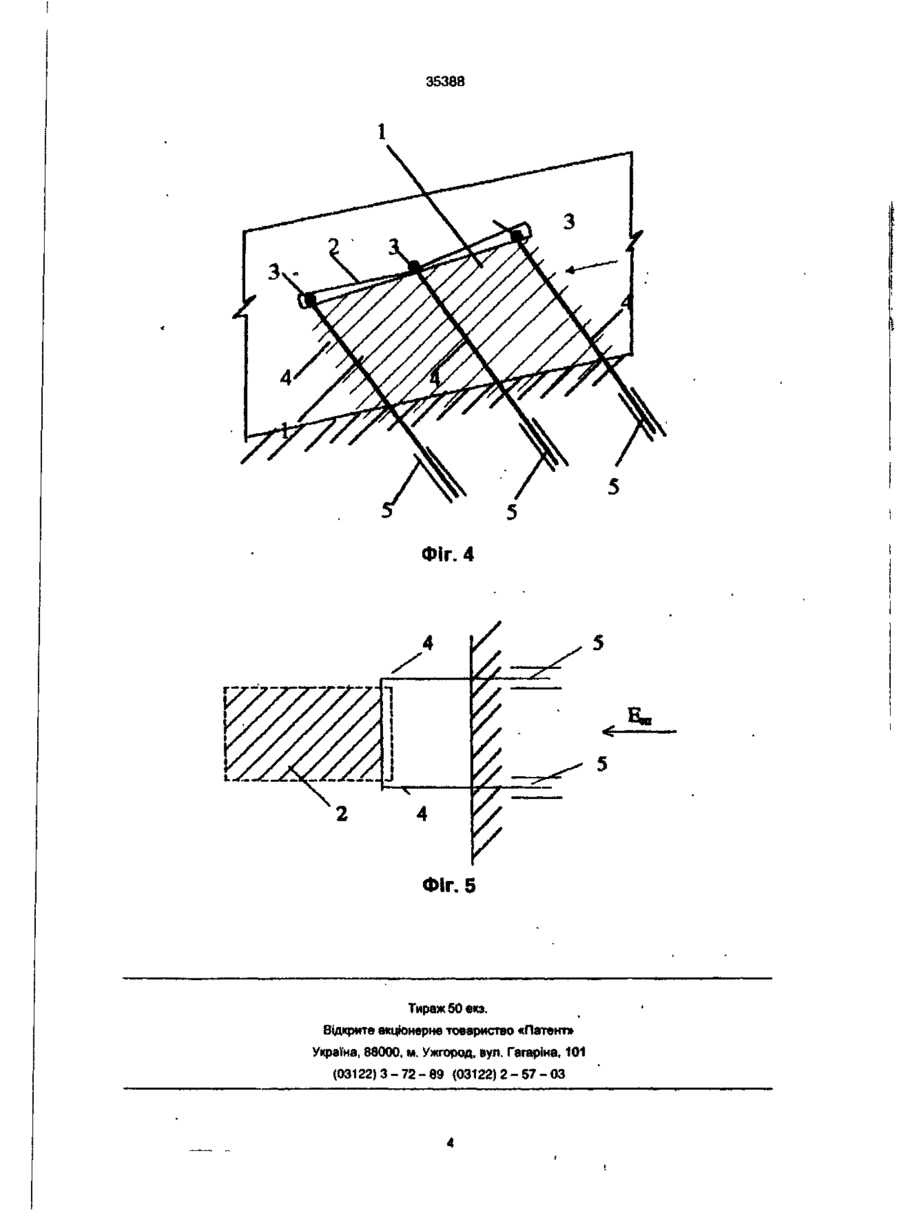

1 Протизсувна споруда, що містить у собі утримувальний елемент та анкерні троси, які закріплені у незміщувані породи, яка відрізняється тим, що утримувальний елемент виконано масивним і він складається з фунту та огородження по контуру, у якому розташовані горизонтальні несучі елементи, з'єднані по кінцях з двома анкерними тросами. 2 Споруда по п 1, яка відрізняється тим, що лобова площина огороджувального елемента схиле Недоліком цих конструкцій є те, що плити виконують свою протискну роль при відповідному натягу троса, яке здійснюється у період будівництва спеціальними натяжними обладнаннями (наприклад, за допомогою згвинчування гайок). Натяг тросу з часом зменшується за рахунок релаксації натягнень у грунті і що практично зводить до нуля ефект натягу. У результаті цього споруда з горизонтальними плитами практично втрачає своє со 00 со in со < 35388 тиск на даній ділянці схилу. Споруда працює як адалтируюча система* чим більш зсувний тиск, тим більш притискна сила, і тим більш сипи тертя по поверхні ковзання При цьому не потребує попереднього натягання тросів Кут нахилу анкерного тросу може наближатись до 45°. що зменшує довжину до мінімально можливої На фіг 1 подано поперечний розріз протизсувної споруди, котра містить масив фунту 1 утримуючого елементу, огородженого по контуру високоміцною тканиною 2, з розташованим у ньому горизонтальним несучим елементом 3. з'єднаним з анкерним тросом 4, закріпленим у незміщуваних породах 5. На фіг. 2 представлено розріз протизсувної споруди, яка містить масив фунту 1 утримуючого елементу, огородженого з боку зсувного тиску кутиковим жорстким елементом 2, розташованим а ньому горизонтальним несучим елементом 3, з'єднаним з анкерним тросом 4, закріпленим у незміщуваних породах 5. На фіг. З відображено поперечний розріз протизсувної споруди, який містить масив фунту 1 утримуючого елементу, огородженого знизу двома шарами високоміцної тканини 2, з розташованим у ньому горизонтальним несучім елементом 3, з'єднаним з анкерним тросом 4, закріпленим у незміщуваних породах 5. На фіг 4 відображено поперечний розріз протизсувної споруди, котра містить масив фунту 1 утримуючого елементу, огородженого зверху по лотном 2, складеного з двох шарів високоміцної тканини, з розташованим у ньому горизонтальними несучіми елементами 3, з'єднаними з анкерними тросами 4, закріпленими у незміщуваних породах 5, при цьому горизонтальні елементи 3 і троси 4 розташовані уздовж полотна (уздовж схилу) через визначені проміжки. На фіг 5 зображено план відсіку протизсувної споруди. Кількість відсіків у плані встановлюється розрахунком. Протизсувна споруда працює слідуючим чином* при дії зсувного тиску на вертикальну лобову поверхню елементу 2 (фіг. 1, 2, 3) чи фунтового масиву по всій зсувній товщі (фіг 4) троси відхиляються донизу та притискують елементами З елементи 2 до масиву фунту, розташованому під ними. Крім того, зсувний тиск (фіг. 1-3) створює обертальний момент навколо вісі обертання, котрою є елемент 3, створюючий додатковий тиск донизу на нижню поверхню елементу 2. У результаті дії притискного тиску і ваги грунту; розташованого над горизонтальною площиною елементу 2, виникають сили тертя між елементом 2 та нижчерозташованим грунтом. Лобовий опір фунту та сили тертя по підошві елементу 2 створюють реактивну силу опіру зсувного тиску. Похила складова цієї сили передається на троси (елемент 4) та гаситься у елементах 5, закріплених у незміщуваних породах. Фіг.1 Є М|ф г МІФ eeese 35388 Фіг. 4 Фіг. 5 Тираж 50 екэ. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
