Ствол комбінованої подачі компактного струменя води та повітряно-механічної піни низької кратності
Номер патенту: 57620
Опубліковано: 10.03.2011
Формула / Реферат
Ствол комбінованої подачі компактного струменя води та повітряно-механічної піни низької кратності, що містить корпус, розпилювач та ежектуючі отвори для отримання піни низької кратності, насадки для подачі струменя води, який відрізняється тим, що приєднувальна конусоподібна частина з змінними насадками для подачі компактного струменя води має трубчасту заглушку ежектуючих отворів повітря, підтримуючий хомут та кріплення для з'єднання корпуса та конусоподібної частини, що зменшує час гасіння при необхідності зміни подачі типу вогнегасної речовини, зменшує кількість особового складу, що залучається до гасіння, рукавних ліній та пристроїв подачі вогнегасної речовини при необхідності зміни подачі її типу.
Текст

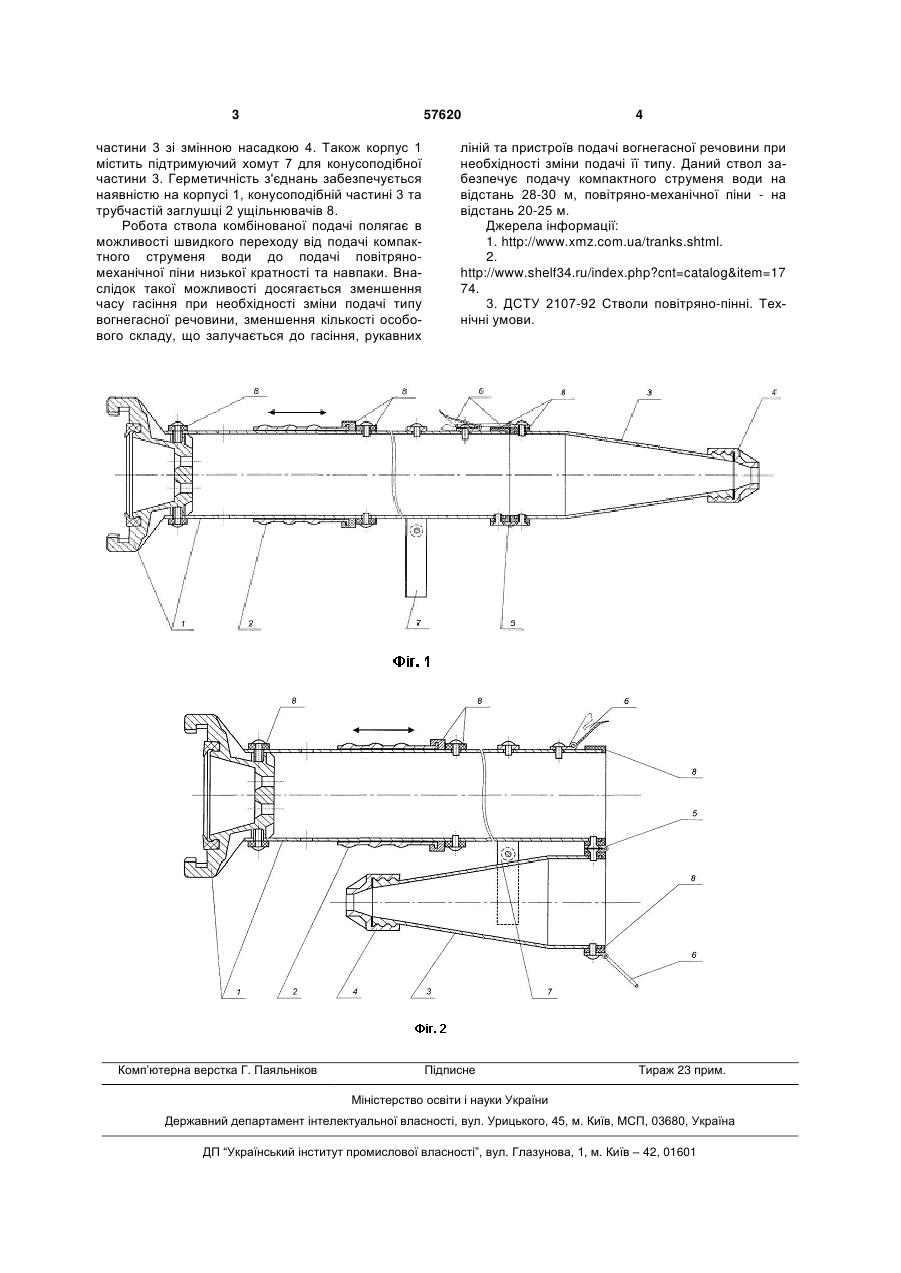

Ствол комбінованої подачі компактного струменя води та повітряно-механічної піни низької кратності, що містить корпус, розпилювач та ежектуючі отвори для отримання піни низької кратності, 3 57620 частини 3 зі змінною насадкою 4. Також корпус 1 містить підтримуючий хомут 7 для конусоподібної частини 3. Герметичність з'єднань забезпечується наявністю на корпусі 1, конусоподібній частині 3 та трубчастій заглушці 2 ущільнювачів 8. Робота ствола комбінованої подачі полягає в можливості швидкого переходу від подачі компактного струменя води до подачі повітряномеханічної піни низької кратності та навпаки. Внаслідок такої можливості досягається зменшення часу гасіння при необхідності зміни подачі типу вогнегасної речовини, зменшення кількості особового складу, що залучається до гасіння, рукавних Комп’ютерна верстка Г. Паяльніков 4 ліній та пристроїв подачі вогнегасної речовини при необхідності зміни подачі її типу. Даний ствол забезпечує подачу компактного струменя води на відстань 28-30 м, повітряно-механічної піни - на відстань 20-25 м. Джерела інформації: 1. http://www.xmz.com.ua/tranks.shtml. 2. http://www.shelf34.ru/index.php?cnt=catalog&item=17 74. 3. ДСТУ 2107-92 Стволи повітряно-пінні. Технічні умови. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBarrel for combined supply of compact water jet and air-mechanical foam of low expansion factor
Автори англійськоюVasylieva Olena Eduardivna, Pasnak Ivan Vasyliovych
Назва патенту російськоюСтвол комбинированной подачи компактной струи воды и воздушно-механической пены низкой кратности
Автори російськоюВасильева Елена Эдуардовна, Паснак Иван Васильевич
МПК / Мітки
МПК: A62C 31/00
Мітки: повітряно-механічної, піни, подачі, комбінованої, води, кратності, компактного, низької, струменя, ствол
