Ствол комбінованої подачі піни низької та середньої кратності для гасіння пожеж

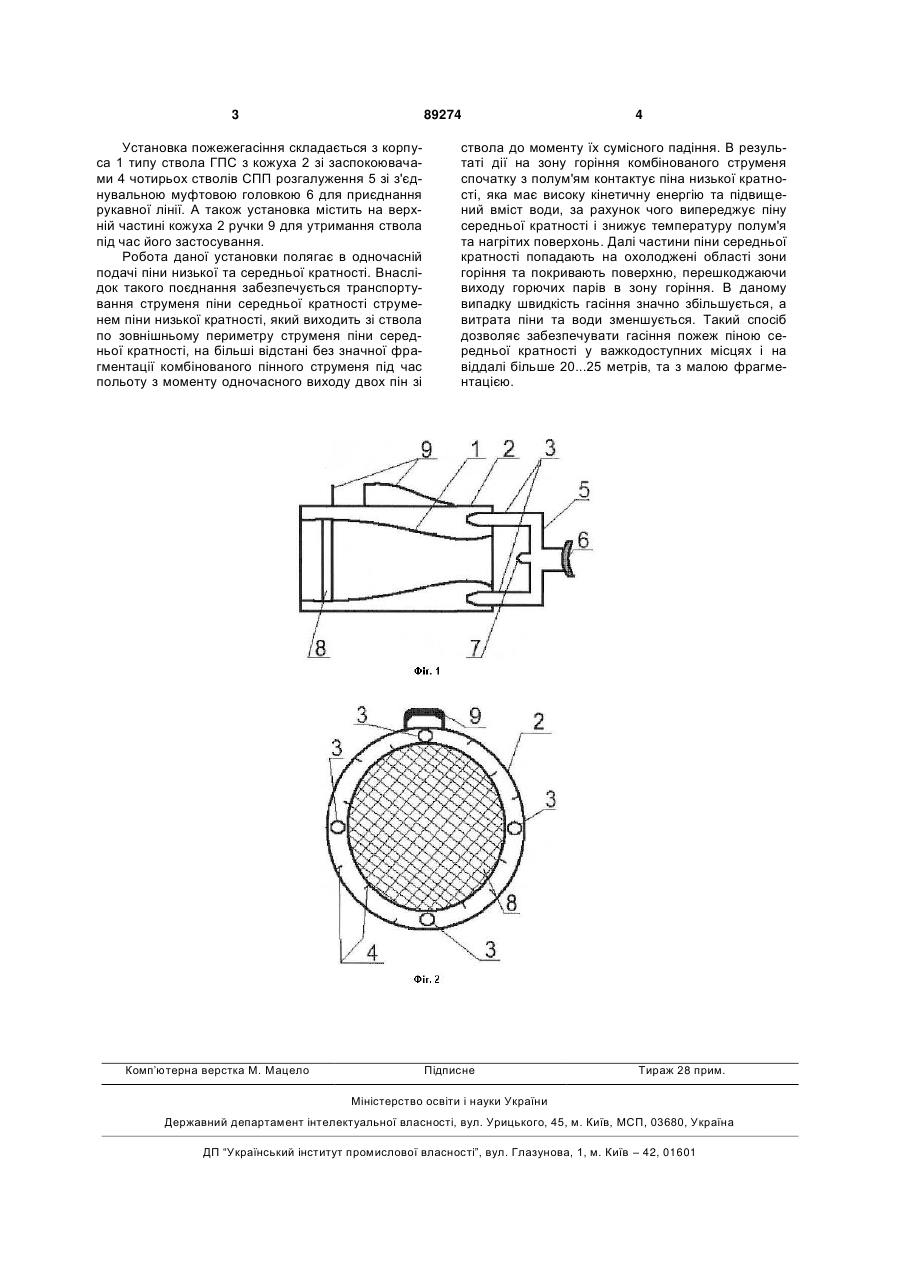

Ствол комбінованої подачі піни низької та середньої кратності для гасіння пожеж, що містить корпус, ручку для утримання ствола, пакет сіток для отримання піни середньої кратності, відцентровий розпилювач, приймальний патрубок зі з'єднувальною муфтовою головкою, насадку для отримання піни низької кратності, який відрізняється тим, що діаметр підтримуючого ствола є більшим діаметра ствола для отримання піни середньої кратності, містить чотири насадки для отримання піни низької кратності, які розміщені по контуру, що збільшує площу взаємодії струменів низької та середньої кратності, в корпусі на виході по периметру встановлені заспокоювачі та розгалуження. (19) (21) a200805136 (22) 21.04.2008 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) КОВАЛИШИН ВАСИЛЬ ВАСИЛЬОВИЧ, ЛУЩ ВАСИЛЬ ІВАНОВИЧ, ГРУШОВІНЧУК ОЛЕКСАНДР ВОЛОДИМИРОВИЧ (73) ЛЬВІВСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ БЕЗПЕКИ ЖИТТЄДІЯЛЬНОСТІ МНС УКРАЇНИ (56) UA 10083 U, 15.11.2005; весь документ RU 2102093 C1, 20.01.1998; весь документ RU 2129895 C1, 10.05.1999; весь документ RU 40194 U1, 10.09.2004; весь документ DE 202005014118 U1, 04.05.2006; весь документ 3 89274 Установка пожежегасіння складається з корпуса 1 типу ствола ГПС з кожуха 2 зі заспокоювачами 4 чотирьох стволів СПП розгалуження 5 зі з'єднувальною муфтовою головкою 6 для приєднання рукавної лінії. А також установка містить на верхній частині кожуха 2 ручки 9 для утримання ствола під час його застосування. Робота даної установки полягає в одночасній подачі піни низької та середньої кратності. Внаслідок такого поєднання забезпечується транспортування струменя піни середньої кратності струменем піни низької кратності, який виходить зі ствола по зовнішньому периметру струменя піни середньої кратності, на більші відстані без значної фрагментації комбінованого пінного струменя під час польоту з моменту одночасного виходу двох пін зі Комп’ютерна верстка М. Мацело 4 ствола до моменту їх сумісного падіння. В результаті дії на зону горіння комбінованого струменя спочатку з полум'ям контактує піна низької кратності, яка має високу кінетичну енергію та підвищений вміст води, за рахунок чого випереджує піну середньої кратності і знижує температуру полум'я та нагрітих поверхонь. Далі частини піни середньої кратності попадають на охолоджені області зони горіння та покривають поверхню, перешкоджаючи виходу горючих парів в зону горіння. В даному випадку швидкість гасіння значно збільшується, а витрата піни та води зменшується. Такий спосіб дозволяє забезпечувати гасіння пожеж піною середньої кратності у важкодоступних місцях і на віддалі більше 20...25 метрів, та з малою фрагментацією. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
