Ферментатор біогазової установки

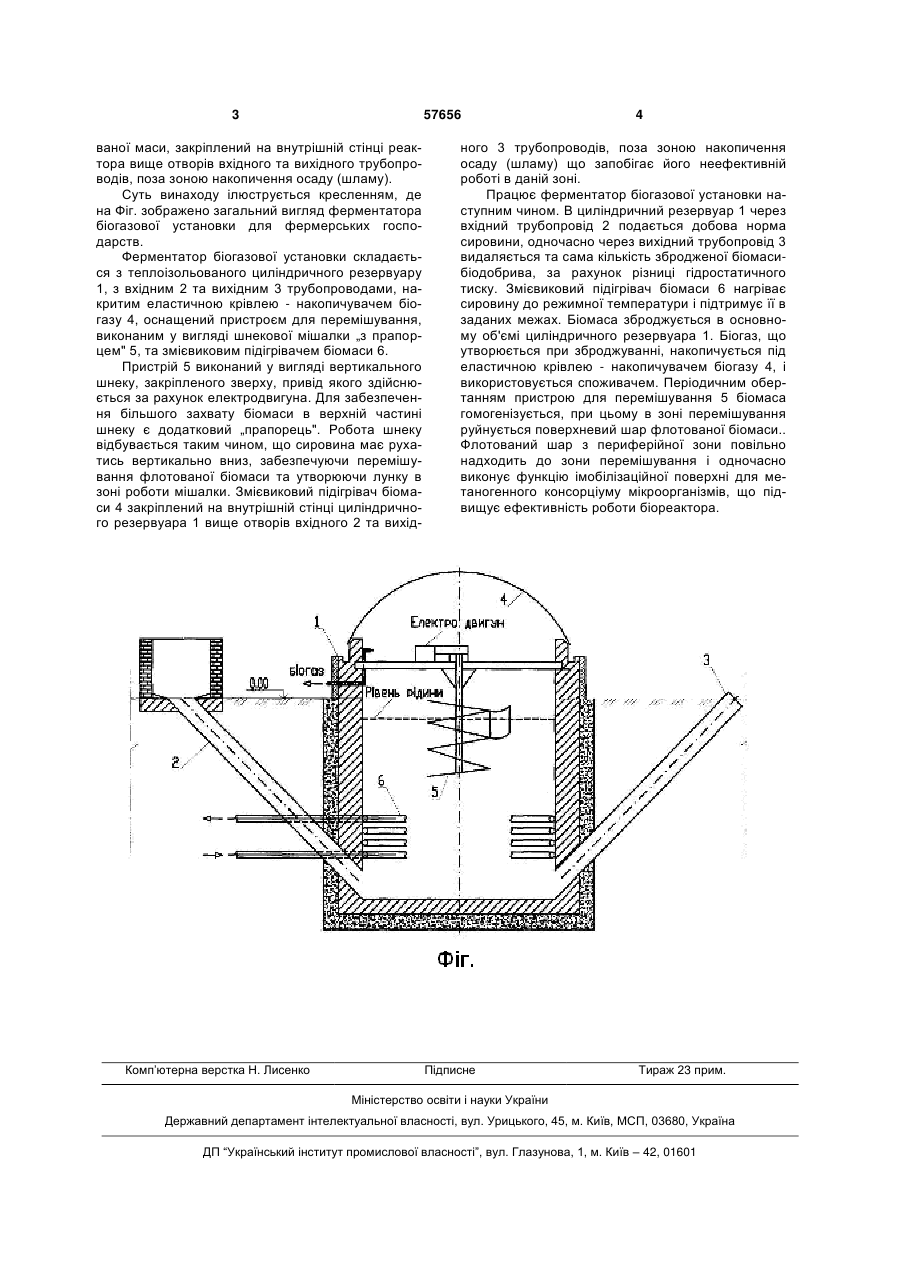

Ферментатор біогазової установки, що має теплоізольований циліндричний резервуар, вхід 3 57656 ваної маси, закріплений на внутрішній стінці реактора вище отворів вхідного та вихідного трубопроводів, поза зоною накопичення осаду (шламу). Суть винаходу ілюструється кресленням, де на Фіг. зображено загальний вигляд ферментатора біогазової установки для фермерських господарств. Ферментатор біогазової установки складається з теплоізольованого циліндричного резервуару 1, з вхідним 2 та вихідним 3 трубопроводами, накритим еластичною крівлею - накопичувачем біогазу 4, оснащений пристроєм для перемішування, виконаним у вигляді шнекової мішалки „з прапорцем" 5, та змієвиковим підігрівачем біомаси 6. Пристрій 5 виконаний у вигляді вертикального шнеку, закріпленого зверху, привід якого здійснюється за рахунок електродвигуна. Для забезпечення більшого захвату біомаси в верхній частині шнеку є додатковий „прапорець". Робота шнеку відбувається таким чином, що сировина має рухатись вертикально вниз, забезпечуючи перемішування флотованої біомаси та утворюючи лунку в зоні роботи мішалки. Змієвиковий підігрівач біомаси 4 закріплений на внутрішній стінці циліндричного резервуара 1 вище отворів вхідного 2 та вихід Комп’ютерна верстка Н. Лиcенко 4 ного 3 трубопроводів, поза зоною накопичення осаду (шламу) що запобігає його неефективній роботі в даній зоні. Працює ферментатор біогазової установки наступним чином. В циліндричний резервуар 1 через вхідний трубопровід 2 подається добова норма сировини, одночасно через вихідний трубопровід 3 видаляється та сама кількість збродженої біомасибіодобрива, за рахунок різниці гідростатичного тиску. Змієвиковий підігрівач біомаси 6 нагріває сировину до режимної температури і підтримує її в заданих межах. Біомаса зброджується в основному об'ємі циліндричного резервуара 1. Біогаз, що утворюється при зброджуванні, накопичується під еластичною крівлею - накопичувачем біогазу 4, і використовується споживачем. Періодичним обертанням пристрою для перемішування 5 біомаса гомогенізується, при цьому в зоні перемішування руйнується поверхневий шар флотованої біомаси.. Флотований шар з периферійної зони повільно надходить до зони перемішування і одночасно виконує функцію імобілізаційної поверхні для метаногенного консорціуму мікроорганізмів, що підвищує ефективність роботи біореактора. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
