Подвійна шарнірна муфта
Формула / Реферат
1. Подвійна шарнірна муфта, виконана з кулаків та вилок валів з фіксованими осями качання, яка відрізняється тим, що муфта виконана із двох вилок валів з двома півкільцями, двох сферичних кулаків, об’єднаних подвійною вилкою з двома півкільцями, кожна пара яких утворює кругове кільце з загальним середнім діаметром, усередині якого знаходиться сферичний кулак.
2. Подвійна шарнірна муфта по п. 1, яка відрізняється тим, що сферичний кулак виконаний з насічкою у вигляді двох фігурних меридіональних пазів, де переріз паза кулака відповідає перерізу вилки з півкільцем в зборі.
3. Подвійна шарнірна муфта по п. 1, яка відрізняється тим, що можливість з’єднання вушок вилки з виступом півкільця забезпечується після встановлення їх в паз сферичного кулака за допомогою двох заклепок, через монтажне вікно.
Текст

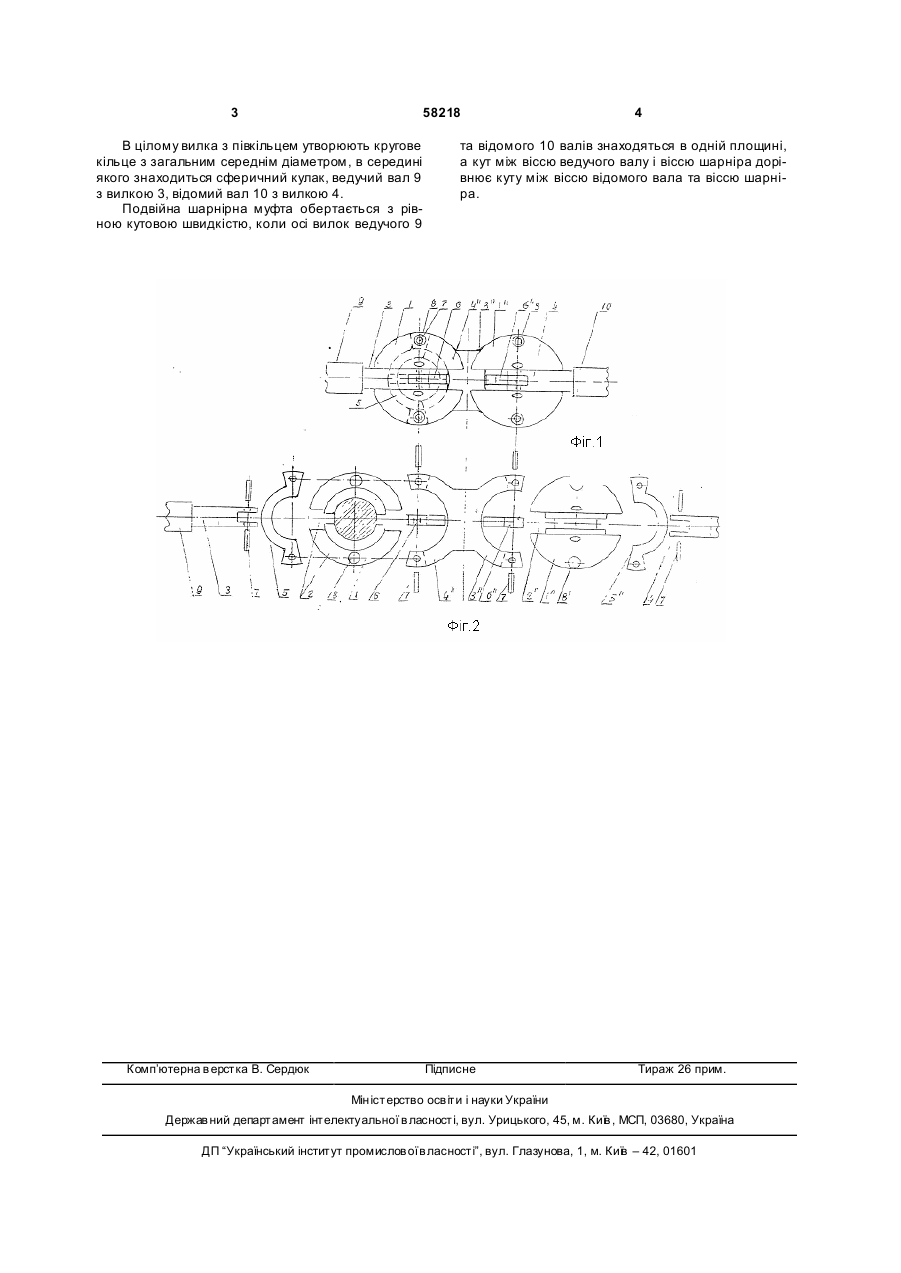

1. Подвійна шарнірна муфта, виконана з чотирьох штампувальних деталей, двох вилок валів та двох фасонних кулаків, що забезпечують кут між валами 45°...50°, яка відрізняється тим, що муфта виконана із двох вилок валів з двома півкільця 3 58218 В цілому вилка з півкільцем утворюють кругове кільце з загальним середнім діаметром, в середині якого знаходиться сферичний кулак, ведучий вал 9 з вилкою 3, відомий вал 10 з вилкою 4. Подвійна шарнірна муфта обертається з рівною кутовою швидкістю, коли осі вилок ведучого 9 Комп’ютерна в ерстка В. Сердюк 4 та відомого 10 валів знаходяться в одній площині, а кут між віссю ведучого валу і віссю шарніра дорівнює куту між віссю відомого вала та віссю шарніра. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDual articulated coupling
Автори англійськоюKholkovskyi Viktor Semenovych
Назва патенту російськоюДвойная шарнирная муфта
Автори російськоюХолковский Виктор Семенович
МПК / Мітки
МПК: B60K 17/02, F16D 3/30
Мітки: подвійна, муфта, шарнірна
