Робочий орган грунтообробної фрези

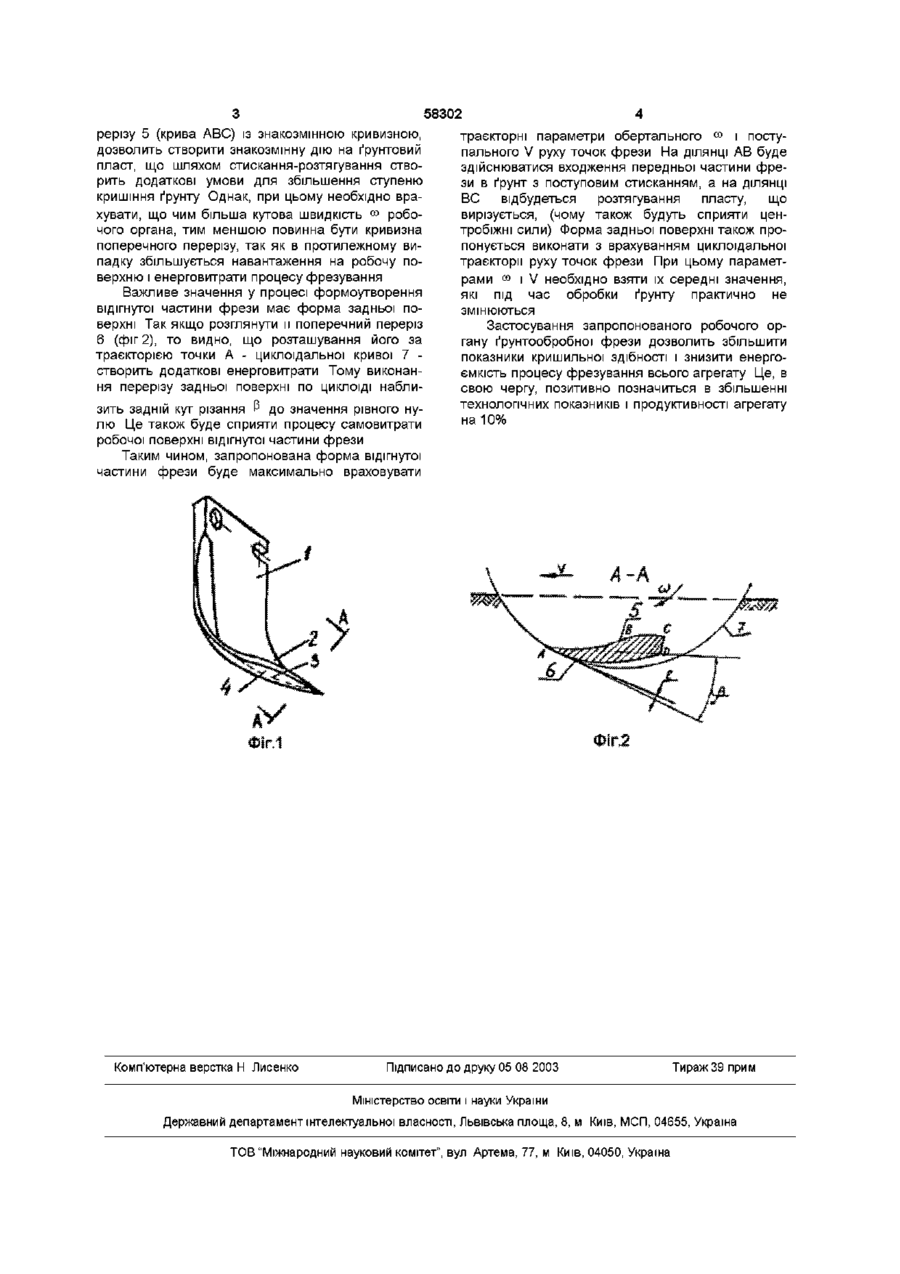

Робочий орган ґрунтообробної фрези, що містить стійку і відігнуту частину, який відрізняється тим, що передня поверхня відігнутої частини в поперечному перерізі має увігнуто-випуклу форму, а и задня поверхня в поперечному перерізі виконана у вигляді циклоїдальної кривої Винахід відноситься до сільськогосподарського машинобудування, зокрема, до робочих органів ґрунтообробних фрез, і може використовуватися в машинах для обробки ґрунту ВІДОМІ робочі органи ґрунтообробних фрез, які містять ніж Г-подібної форми з плоскою поверхнею відгибу (див а с №971132, СРСР, М кп А01ВЗЗ/10, 1982р) Недоліком вказаного робочого органу є незначна кришильна здібність поверхні фрези, яка має плоску форму тракторних характеристик, сприяє підвищенню енерговитрат фрезування З відомих робочих органів ґрунтообробної фрези найбільш близьким за своєю технологічною сутністю є "Ніж фрезерної ґрунтообробної машини", описаний в а с №982552, СРСР, М кп А01ВЗЗ/10, 1981 р - прототип Цей робочий орган складається з стійки і відігнутої частини, які виконані за такою формою, яка дозволяє найбільш раціонально здійснювати самоочистку ножа і його входження в ґрунт Недоліком вказаного робочого органу є низька кришильна здібність робочої поверхні ножа, яка має вид полщини Одночасно при цьому не враховується траєкторія точок робочої поверхні ножа В основу винаходу поставлено задачу удосконалити робочий орган ґрунтообробної фрези шляхом виконання відігнутої частини ножа у вигляді випукло-увігнутої поверхні, що забезпечує збільшення кришильної здібності і пониження енергоємкості процесу фрезування Вказана задача вирішується тим, що у робочому органі ґрунтообробної фрези, який складається з стійки і відігнутої частини, новим є те, що передня поверхня відігнутої частини в поперечно му перерізі має увігнуто-випуклу форму, а и задня поверхня в поперечному перерізі виконана у вигляді циклоїдальної кривої Така конструкція дозволяє збільшити кришильну здібність і понизити енергоємкість процесу фрезування На фіг 1 зображено робочий орган ґрунтообробної фрези, на фіг 2 - форма поперечного перерізу відігнутої частини Робочий орган ґрунтообробної фрези складається з стійки 1 і відігнутої частини 2, на якій можна виділити передню 3 і задню 4 поверхні (фіг 1) Робочий орган ґрунтообробної фрези працює наступним чином Робочий орган здійснює обертальний і поступальний (разом з агрегатом) рухи При цьому точки робочого органа описують у просторі траєкторію у вигляді циклоїди Основну дію на пласт ґрунту, що вирізається, здійснює відігнута частина 2, зокрема її передня поверхня 3, яка здійснює кришіння пласту ґрунту, що вирізається Ступінь кришіння ґрунту залежить від розташування передньої поверхні 3 відносно пласту, що вирізується, тобто від переднього кута різання s Велике значення також буде мати форма поперечного перерізу 5 цієї поверхні Так прямолінійна форма перерізу не буде створювати додаткових дій на пласт, що вирізується, тому кришіння буде незначним Якщо ж на пласт, що вирізується, діяти поверхнею хоча б з незначним параметром кривизни, то тоді на пласт будуть діяти сили з змінними показниками стискання (ділянка АВ на фіг 2) Якщо ж після такого впливу змінити стискаючі зусилля на розтягуючи (ділянка ВС), то це дозволить додатково викликати кришіння ґрунту В цілому увігнуто-випукла форма поперечного пе о со 00 ю 58302 рерізу 5 (крива ABC) із знакозмінною кривизною, дозволить створити знакозмінну дію на ґрунтовий пласт, що шляхом стискання-розтягування створить додаткові умови для збільшення ступеню кришіння ґрунту Однак, при цьому необхідно врахувати, що чим більша кутова швидкість ю робочого органа, тим меншою повинна бути кривизна поперечного перерізу, так як в протилежному випадку збільшується навантаження на робочу поверхню і енерговитрати процесу фрезування Важливе значення у процесі формоутворення відігнутої частини фрези має форма задньої поверхні Так якщо розглянути и поперечний переріз 6 (фіг 2), то видно, що розташування його за траєкторією точки А - циклоїдальної кривої 7 створить додаткові енерговитрати Тому виконання перерізу задньої поверхні по циклоїді наблизить задній кут різання Р до значення рівного нулю Це також буде сприяти процесу самовитрати робочої поверхні відігнутої частини фрези траєкторні параметри обертального ю і поступального V руху точок фрези На ДІЛЯНЦІ АВ буде здійснюватися входження передньої частини фрези в ґрунт з поступовим стисканням, а на ДІЛЯНЦІ ВС відбудеться розтягування пласту, що вирізується, (чому також будуть сприяти центробіжні сили) Форма задньої поверхні також пропонується виконати з врахуванням циклоїдальної траєкторії руху точок фрези При цьому параметрами ю і V необхідно взяти їх середні значення, які під час обробки ґрунту практично не змінюються Застосування запропонованого робочого органу ґрунтообробної фрези дозволить збільшити показники кришильної здібності і знизити енергоємкість процесу фрезування всього агрегату Це, в свою чергу, позитивно позначиться в збільшенні технологічних показників і продуктивності агрегату на 10% Таким чином, запропонована форма відігнутої частини фрези буде максимально враховувати Комп'ютерна верстка Н Лисенко Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
