Робочий орган землерийної машини

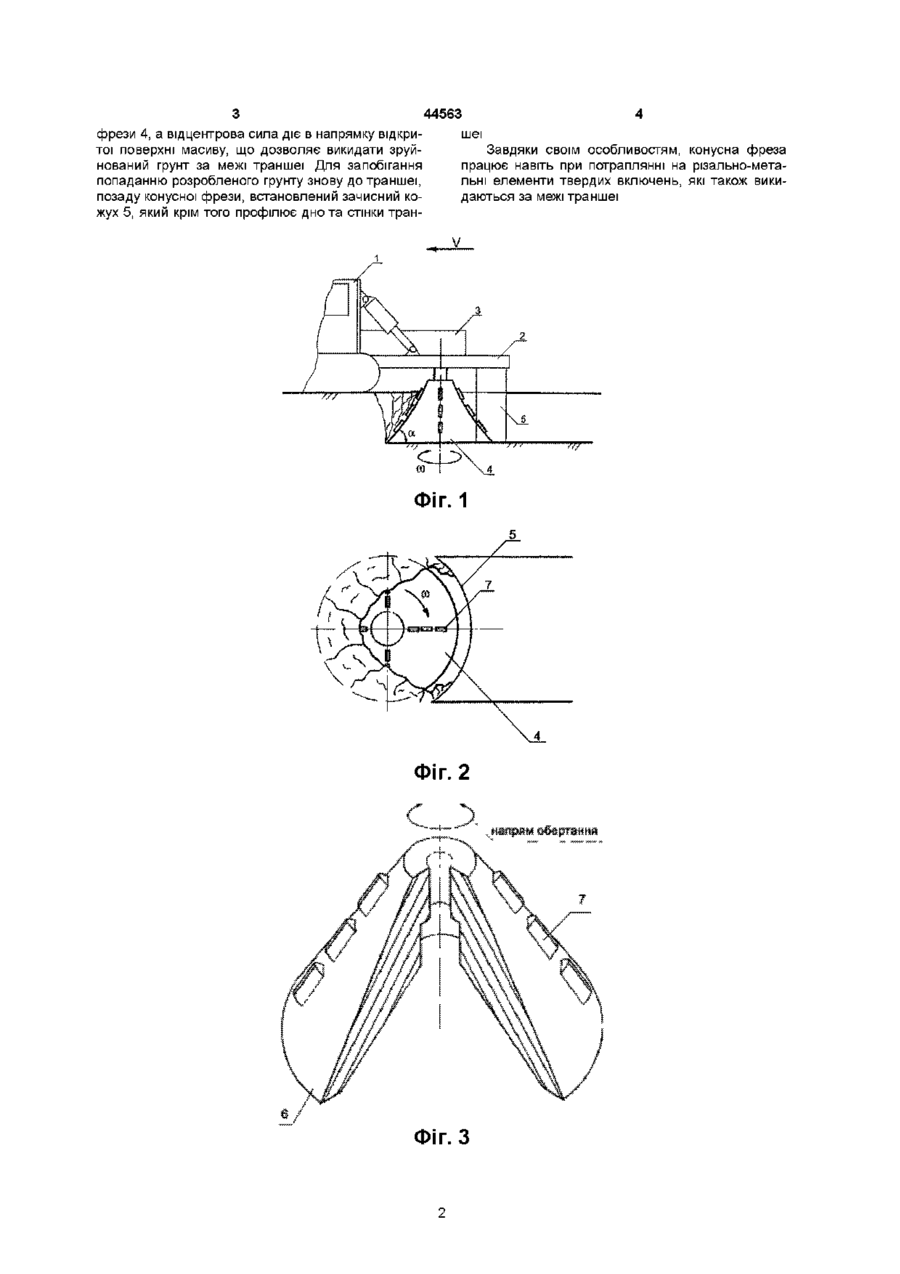

Робочий орган землерийної машини, який включає конусну фрезу у вигляді зрізаного конуса з розташованими на бокових поверхнях різальнометальними елементами та зачисного кожуха, який відрізняється тим, що різально-металеві елементи розташовані по концентричних колам різного діаметра, на бокових поверхнях конуса, а кут при основі конусної фрези менший кута тертя грунту по сталі р Винахід відноситься до землерийних машин, конкретно до землерийних машин для відривання траншей ВІДОМІ ланцюгові або роторні траншеєкопачі безперервної дії, робочим органом яких є ланцюги з ковшами або скребками чи ротори Недоліком цих землерийних машин є складність приводу робочого органу внаслідок наявності розмежованих робочих органів для різання та транспортування грунту, а також підвищена енергоємність за рахунок суцільного різання ("Машини для земляних робіт", В Л Баладінський, О М Гаркавенко, С В Кравець та ш Видавництво Рівенського державного технічного університету 1999) Найбільш близьким рішенням є робочий орган землерийної машини (патент України №31861), який включає встановлений на вертикальній СТІЙЦІ приводний диск з внутрішніми кільцями, що представляють собою концентричне розміщені різальні елементи та зовнішнє кільце з ножами Недоліком даного робочого органу є необхідність точного узгодження швидкості різання і швидкості подачі, що будуть змінюватись в залежності від типу грунту Також при попаданні між різальними елементами твердих включень має місце забивання робочої поверхні, що призводить до зниження ефективності роботи робочого органу Задачею винаходу є зменшення енергоємності процесу розробки грунту Поставлена задача досягається застосуванням в роботі робочого органу позитивних ефектів динамічного руйнування грунтів На фіг 1 показана технологія роботи робочого органу, загальний вид, на фіг 2 - робочий орган в процесі роботи, вигляд зверху, на фіг 3 - загальний вигляд робочого органу Робочий орган встановлено на рамі робочого органу 2 з приводом 3 та зачисним кожухом 5 Рама робочого органу 2 кріпиться до рами базової машини 1 Робочий орган являє собою конусну фрезу 4 Конусна фреза 4 має в осьовому перерізі форму зрізаного конуса, бокові сторони якого утворюють з основою підрізаючу кромку 6 Різально-метальні елементи 7 розташовані на бокових поверхнях конуса по концентричним колам різного діаметру таким чином, щоб уникнути суцільного різання Зачисний кожух 5 встановлений на рамі робочого органу 2 за конусною фрезою 4 по ходу розробки траншеї В горизонтальному перерізі зачисний кожух 5 має форму, що забезпечує планування дна і стінок траншеї Робочий орган працює наступним чином Під час розробки траншей базова машина рухається вперед і, через привод 3 робочого органу, надає обертального руху конусній фрезі 4 Частина масиву грунту руйнується за рахунок підрізання і різання фунту підрізаючою кромкою 6 і різальнометальними елементами 7 Руйнування грунту в проміжках між різально-метальними елементами 7 виникає від напруг, що перевищують границю МІЦНОСТІ грунту, які утворюються від накладання хвиль деформації в масиві завдяки високій швидкості обертання конусної фрези 4 Кут а при основі вибирається меншим кута 8 тертя грунту по сталі, що забезпечує підйом фунту по поверхні конуса СО (О Ю З 44563 фрези 4, а відцентрова сила діє в напрямку відкришеї тої поверхні масиву, що дозволяє викидати зруйЗавдяки своїм особливостям, конусна фреза нований грунт за межі траншеї Для запобігання працює навіть при потраплянні на різально-метапопаданню розробленого грунту знову до траншеї, льні елементи твердих включень, які також википозаду конусної фрези, встановлений зачисний кодаються за межі траншеї жух 5, який крім того профілює дно та стінки тран Фіг. 2 Фіг. З 44563 ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
