Пристрій для знищення бур’янів в рядах рослин
Номер патенту: 58466
Опубліковано: 11.04.2011
Автори: Боярська Тетяна Анатоліївна, Пугач Андрій Миколайович
Формула / Реферат
Пристрій для знищення бур'янів в рядах рослин, що містить встановлені на рамі плоскоріжучий робочий орган і розташовані за ним загортачі, пластини встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органа, загортачі мають зубчасту ріжучу кромку, кожен другий зуб відігнуто в сторону випуклої частини диска, який відрізняється тим, що загортачі розміщені на кінцях рівноплечих важелів, що спираються на пружні опори.
Текст

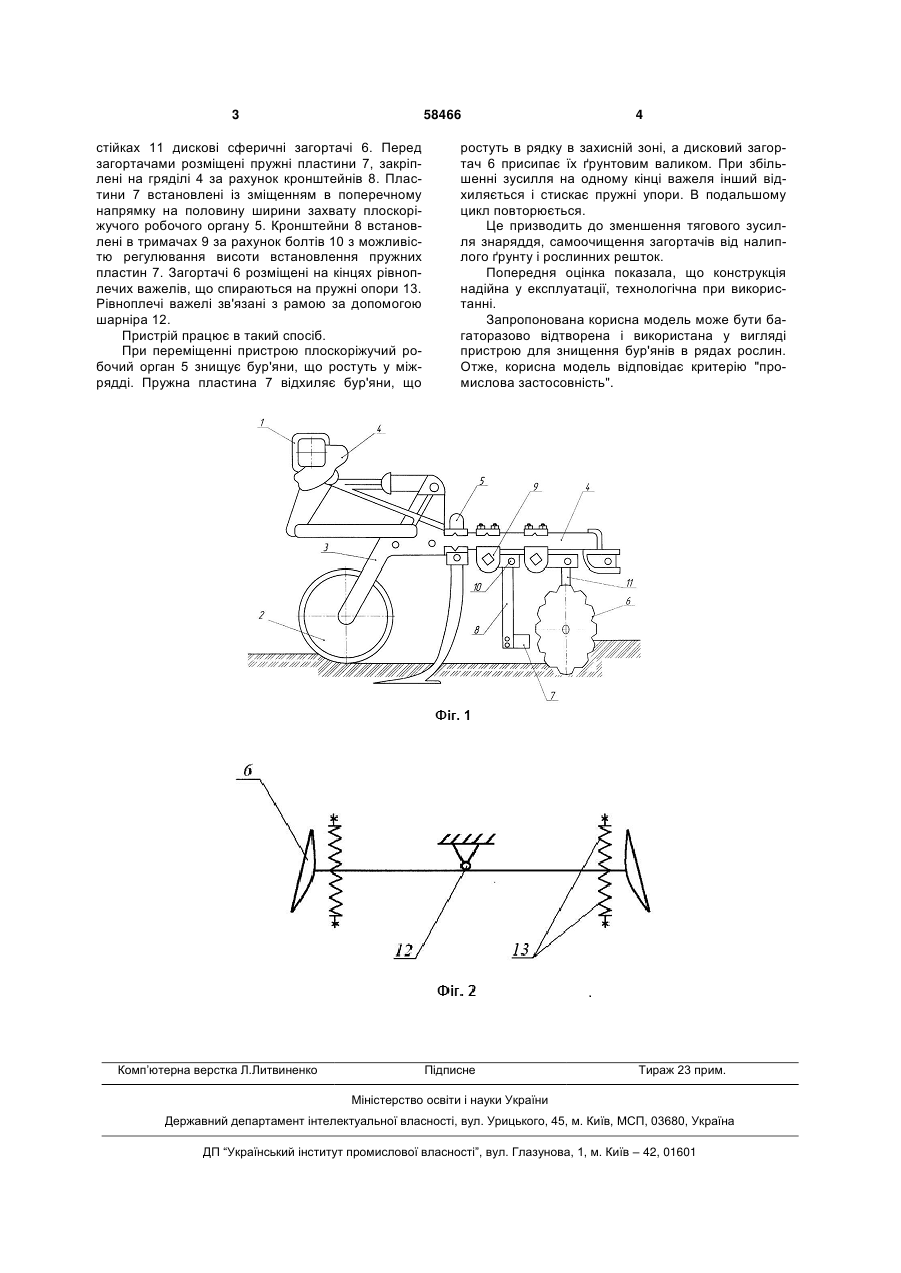

Пристрій для знищення бур'янів в рядах рослин, що містить встановлені на рамі плоскоріжучий 3 58466 стійках 11 дискові сферичні загортачі 6. Перед загортачами розміщені пружні пластини 7, закріплені на гряділі 4 за рахунок кронштейнів 8. Пластини 7 встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органу 5. Кронштейни 8 встановлені в тримачах 9 за рахунок болтів 10 з можливістю регулювання висоти встановлення пружних пластин 7. Загортачі 6 розміщені на кінцях рівноплечих важелів, що спираються на пружні опори 13. Рівноплечі важелі зв'язані з рамою за допомогою шарніра 12. Пристрій працює в такий спосіб. При переміщенні пристрою плоскоріжучий робочий орган 5 знищує бур'яни, що ростуть у міжрядді. Пружна пластина 7 відхиляє бур'яни, що Комп’ютерна верстка Л.Литвиненко 4 ростуть в рядку в захисній зоні, а дисковий загортач 6 присипає їх ґрунтовим валиком. При збільшенні зусилля на одному кінці важеля інший відхиляється і стискає пружні упори. В подальшому цикл повторюється. Це призводить до зменшення тягового зусилля знаряддя, самоочищення загортачів від налиплого ґрунту і рослинних решток. Попередня оцінка показала, що конструкція надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пристрою для знищення бур'янів в рядах рослин. Отже, корисна модель відповідає критерію "промислова застосовність". Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for controlling weeds in plant rows
Автори англійськоюPuhach Andrii Mykolaiovych, Boiarska Tetiana Anatoliivna
Назва патенту російськоюУстройство для уничтожения сорняков в рядах растений
Автори російськоюПугач Андрей Николаевич, Боярская Татьяна Анатольевна
МПК / Мітки
МПК: A01B 39/00
Мітки: пристрій, бур'янів, рослин, рядах, знищення
Код посилання
<a href="https://ua.patents.su/2-58466-pristrijj-dlya-znishhennya-buryaniv-v-ryadakh-roslin.html" target="_blank" rel="follow" title="База патентів України">Пристрій для знищення бур’янів в рядах рослин</a>
Пристрій для знищення бур’янів в рядах рослин
Номер патенту: 48314
Опубліковано: 10.03.2010
Автори: Хотюн Григорій Володимирович, Сокол Сергій Петрович, Кобець Анатолій Степанович, Кобець Олександр Миколайович, Пугач Андрій Миколайович, Волик Борис Анатолійович
МПК: A01B 39/00
Мітки: бур'янів, знищення, рядах, пристрій, рослин
Формула / Реферат:
Пристрій для знищення бур'янів в рядах рослин, що містить встановлені на рамі плоскоріжучий робочий орган і розташовані за ним загортачі, пластини, встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органа, який відрізняється тим, що він обладнаний загортачами, що мають зубчасту ріжучу кромку, кожен другий зуб відігнуто в сторону випуклої частини диска.
Пристрій для знищення бур’янів в рядах рослин
Номер патенту: 54189
Опубліковано: 25.10.2010
Автори: Кобець Анатолій Степанович, Кобець Олександр Миколайович, Семенюта Анатолій Миколайович, Пугач Андрій Миколайович, Волик Борис Анатолійович
МПК: A01B 39/00
Мітки: рослин, знищення, бур'янів, рядах, пристрій
Формула / Реферат:
Пристрій для знищення бур'янів в рядах рослин, що містить встановлені на рамі плоскоріжучі робочі органи і розташовані за ними загортачі, пластини встановлені зі зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органа, який відрізняється тим, що загортачі обладнано ґрунтозачепами, які розміщені на зовнішній стороні сферичних дисків.
Пристрій для знищення бур’янів в рядах рослин
Номер патенту: 58071
Опубліковано: 25.03.2011
Автори: Кобець Олександр Миколайович, Сокол Сергій Петрович, Хотюн Григорій Володимирович, Демидов Олександр Анатолійович, Кобець Анатолій Степанович, Пугач Андрій Миколайович
МПК: A01B 39/18
Мітки: бур'янів, рослин, знищення, пристрій, рядах
Формула / Реферат:
Пристрій для знищення бур'янів в рядах рослин, що складається з рами, плоскоріжучих робочих органів, пружних пластин і встановлених за ними загортачів; пластини встановлені із зміщенням в поперечному напрямку на половину захвату плоскоріжучого робочого органу, який відрізняється тим, що пружні пластини обладнано механізмом регулювання їх жорсткості.
Пристрій для знищення бур’янів в рядах рослин
Номер патенту: 49734
Опубліковано: 11.05.2010
Автори: Волик Борис Анатолійович, Кобець Анатолій Степанович, Теслюк Генадій Володимирович, Пугач Андрій Миколайович, Кобець Олександр Миколайович
МПК: A01B 39/00
Мітки: знищення, рослин, рядах, бур'янів, пристрій
Формула / Реферат:
Пристрій для знищення бур'янів в рядах рослин, що містить встановлені на рамі плоскоріжучі робочі органи і розташовані за ними загортачі, пластини, що встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органа, який відрізняється тим, що загортачі встановлені на вертикальній стійці і зв'язані між собою кінематично, наприклад, гнучким валом.
Пристрій для знищення бур’янів в рядах рослин
Номер патенту: 48204
Опубліковано: 10.03.2010
Автори: Кобець Анатолій Степанович, Приймак Олена Петрівна, Кобець Олександр Миколайович, Пугач Андрій Миколайович, Волик Борис Анатолійович, Деркач Олексій Дмитрович
МПК: A01B 39/00
Мітки: знищення, пристрій, рослин, бур'янів, рядах
Формула / Реферат:
Пристрій для знищення бур'янів в рядах рослин, що містить встановлені на рамі плоскоріжучий робочий орган і розташовані за ними загортачі, пластини встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органа, який відрізняється тим, що для розширення технологічних можливостей він обладнаний механізмом регулювання кута встановлення дискових загортачів, які виконано у вигляді двох сферичних...
