Пристрій для знищення бур’янів в рядах рослин

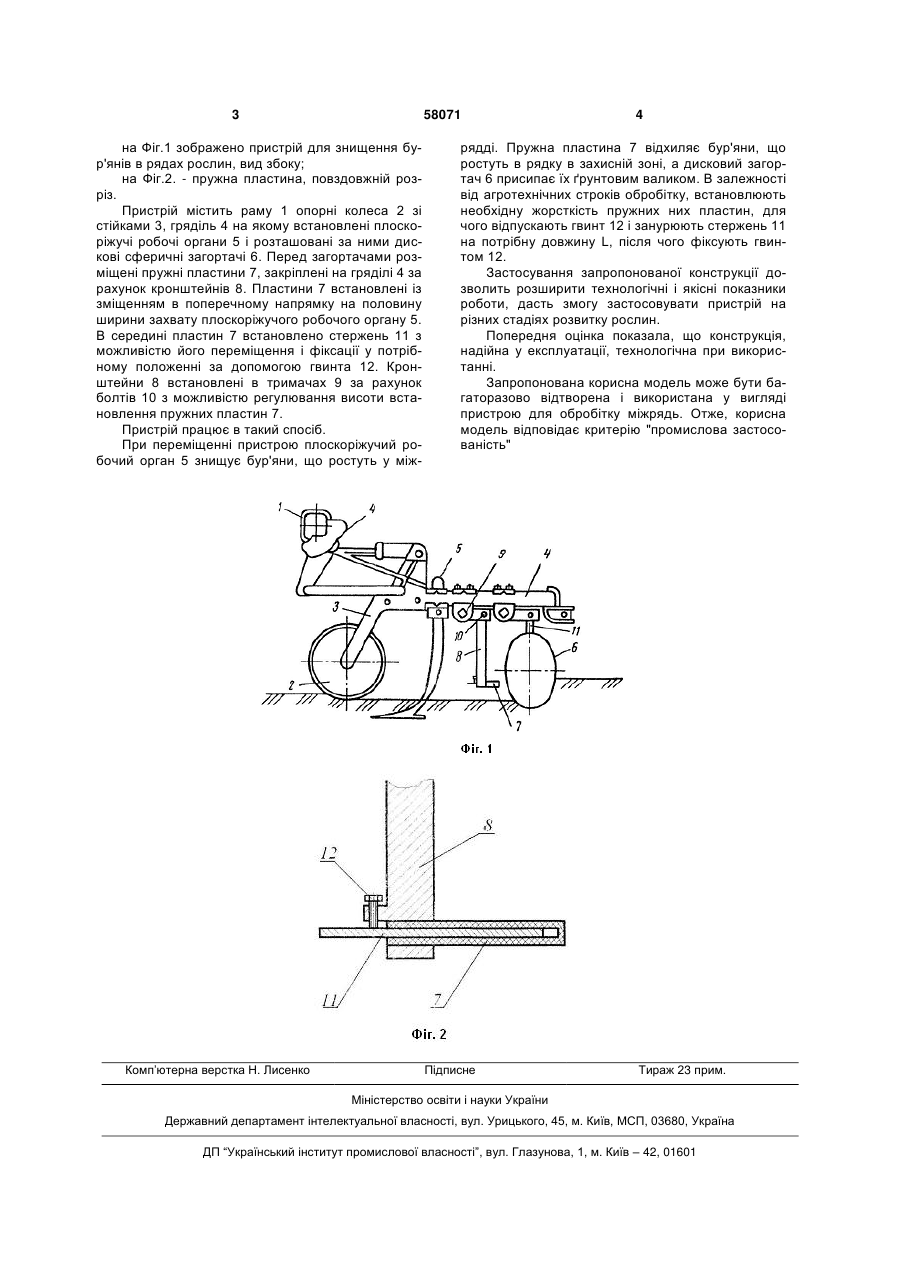

Пристрій для знищення бур'янів в рядах рослин, що складається з рами, плоскоріжучих робочих органів, пружних пластин і встановлених за ними загортачів; пластини встановлені із зміщенням в поперечному напрямку на половину захвату плоскоріжучого робочого органу, який відрізняється тим, що пружні пластини обладнано механізмом регулювання їх жорсткості. (19) (21) u201011653 (22) 30.09.2010 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, ДЕМИДОВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, КОБЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ХОТЮН ГРИГОРІЙ ВОЛОДИМИРОВИЧ, СОКОЛ СЕРГІЙ ПЕТРОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ 3 58071 на Фіг.1 зображено пристрій для знищення бур'янів в рядах рослин, вид збоку; на Фіг.2. - пружна пластина, повздовжній розріз. Пристрій містить раму 1 опорні колеса 2 зі стійками 3, гряділь 4 на якому встановлені плоскоріжучі робочі органи 5 і розташовані за ними дискові сферичні загортачі 6. Перед загортачами розміщені пружні пластини 7, закріплені на гряділі 4 за рахунок кронштейнів 8. Пластини 7 встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органу 5. В середині пластин 7 встановлено стержень 11 з можливістю його переміщення і фіксації у потрібному положенні за допомогою гвинта 12. Кронштейни 8 встановлені в тримачах 9 за рахунок болтів 10 з можливістю регулювання висоти встановлення пружних пластин 7. Пристрій працює в такий спосіб. При переміщенні пристрою плоскоріжучий робочий орган 5 знищує бур'яни, що ростуть у між Комп’ютерна верстка Н. Лиcенко 4 рядді. Пружна пластина 7 відхиляє бур'яни, що ростуть в рядку в захисній зоні, а дисковий загортач 6 присипає їх ґрунтовим валиком. В залежності від агротехнічних строків обробітку, встановлюють необхідну жорсткість пружних них пластин, для чого відпускають гвинт 12 і занурюють стержень 11 на потрібну довжину L, після чого фіксують гвинтом 12. Застосування запропонованої конструкції дозволить розширити технологічні і якісні показники роботи, дасть змогу застосовувати пристрій на різних стадіях розвитку рослин. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пристрою для обробітку міжрядь. Отже, корисна модель відповідає критерію "промислова застосованість" Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
