Вимірювальний перетворювач магнітного поля

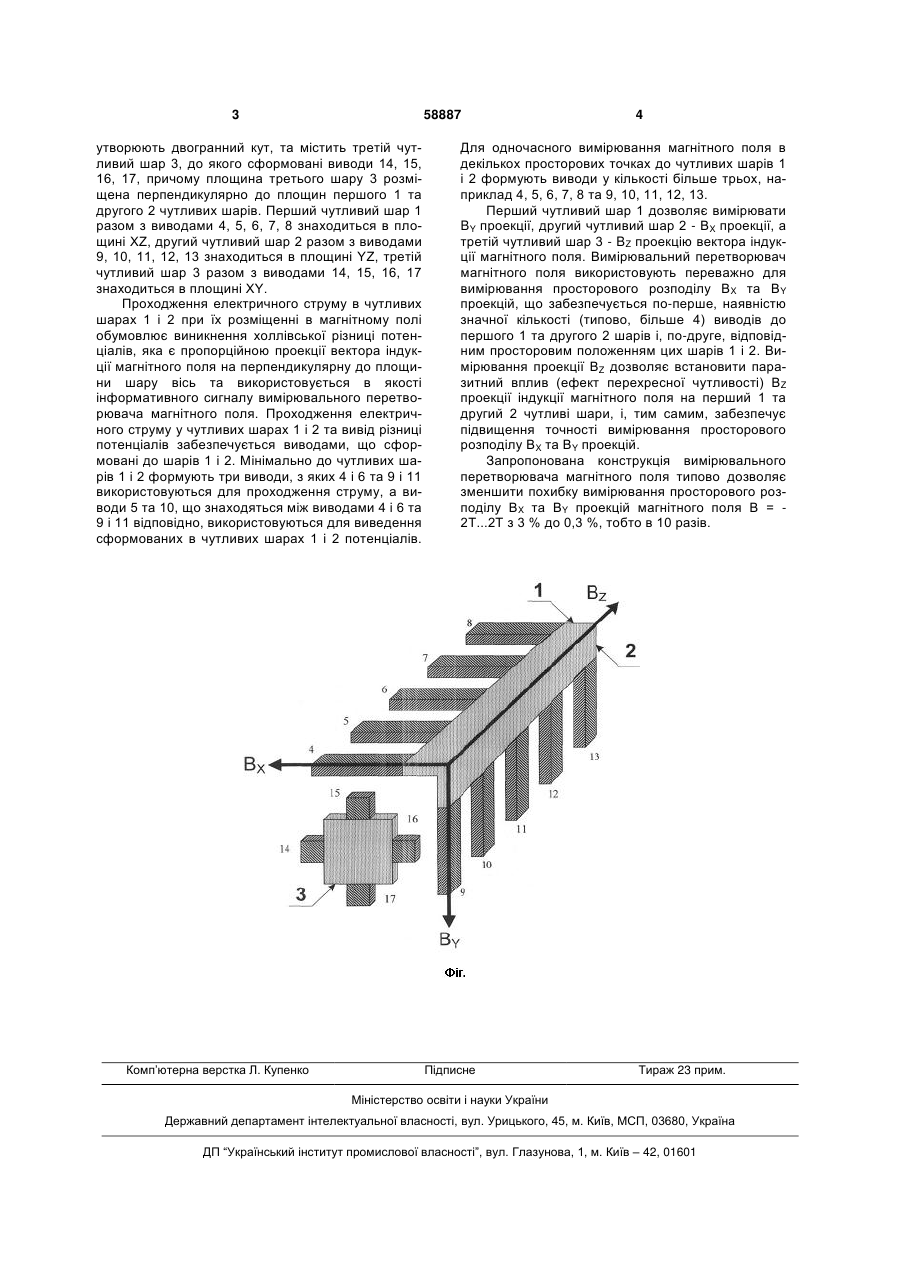

Вимірювальний перетворювач магнітного поля, що містить два чутливі шари, до кожного з яких сформовано принаймні три виводи, причому площини шарів утворюють двогранний кут, який відрізняється тим, що додатково містить третій чутливий шар, до якого сформовано виводи, причому площина третього шару розміщена перпендикулярно до площин першого та другого чутливих шарів. (19) (21) u201012287 (22) 18.10.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) ГОТРА ЗЕНОН ЮРІЙОВИЧ, БОЛЬШАКОВА ІНЕСА АНТОНІВНА, ГОЛЯКА РОМАН ЛЮБОМИРОВИЧ, МАРУСЕНКОВА ТЕТЯНА АНАТОЛІЇВНА (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" 3 58887 утворюють двогранний кут, та містить третій чутливий шар 3, до якого сформовані виводи 14, 15, 16, 17, причому площина третього шару 3 розміщена перпендикулярно до площин першого 1 та другого 2 чутливих шарів. Перший чутливий шар 1 разом з виводами 4, 5, 6, 7, 8 знаходиться в площині XZ, другий чутливий шар 2 разом з виводами 9, 10, 11, 12, 13 знаходиться в площині YZ, третій чутливий шар 3 разом з виводами 14, 15, 16, 17 знаходиться в площині XY. Проходження електричного струму в чутливих шарах 1 і 2 при їх розміщенні в магнітному полі обумовлює виникнення холлівської різниці потенціалів, яка є пропорційною проекції вектора індукції магнітного поля на перпендикулярну до площини шару вісь та використовується в якості інформативного сигналу вимірювального перетворювача магнітного поля. Проходження електричного струму у чутливих шарах 1 і 2 та вивід різниці потенціалів забезпечується виводами, що сформовані до шарів 1 і 2. Мінімально до чутливих шарів 1 і 2 формують три виводи, з яких 4 і 6 та 9 і 11 використовуються для проходження струму, а виводи 5 та 10, що знаходяться між виводами 4 і 6 та 9 і 11 відповідно, використовуються для виведення сформованих в чутливих шарах 1 і 2 потенціалів. Комп’ютерна верстка Л. Купенко 4 Для одночасного вимірювання магнітного поля в декількох просторових точках до чутливих шарів 1 і 2 формують виводи у кількості більше трьох, наприклад 4, 5, 6, 7, 8 та 9, 10, 11, 12, 13. Перший чутливий шар 1 дозволяє вимірювати BY проекції, другий чутливий шар 2 - ВX проекції, а третій чутливий шар 3 - BZ проекцію вектора індукції магнітного поля. Вимірювальний перетворювач магнітного поля використовують переважно для вимірювання просторового розподілу ВX та BY проекцій, що забезпечується по-перше, наявністю значної кількості (типово, більше 4) виводів до першого 1 та другого 2 шарів і, по-друге, відповідним просторовим положенням цих шарів 1 і 2. Вимірювання проекції BZ дозволяє встановити паразитний вплив (ефект перехресної чутливості) BZ проекції індукції магнітного поля на перший 1 та другий 2 чутливі шари, і, тим самим, забезпечує підвищення точності вимірювання просторового розподілу ВX та BY проекцій. Запропонована конструкція вимірювального перетворювача магнітного поля типово дозволяє зменшити похибку вимірювання просторового розподілу ВX та BY проекцій магнітного поля В = 2Т...2Т з 3 % до 0,3 %, тобто в 10 разів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
