Прилад для визначення опору рослинних матеріалів крученню
Номер патенту: 58888
Опубліковано: 26.04.2011
Автори: Ракул Олександр Іванович, Бондаренко Олександр Володимирович
Формула / Реферат
1. Прилад для визначення опору рослинних матеріалів крученню, який складається з платформи, стійок, плити з нанесеною тарованою шкалою, стрілки, шківа, верхнього рухомого і нижнього нерухомого затискачів, відвідного блока та динамометра з гвинтовим механізмом, який відрізняється тим, що кріплення нижнього затискача виконані суцільною кільцевою деталлю, яка розміщується на певній поверхні стійок і має отвір, в якому розміщений спеціальний стопорний гвинт.
2. Прилад для визначення опору рослинних матеріалів крученню за п. 1, який відрізняється тим, що верхній та нижній затискачі мають еластичні пелюсткові тримачі, і затискається кільцевим хомутом.
3. Прилад для визначення опору рослинних матеріалів крученню за п. 1, який відрізняється тим, що навантаження здійснюється гвинтовим механізмом, а прикладена сила визначається за шкалою динамометра.
Текст

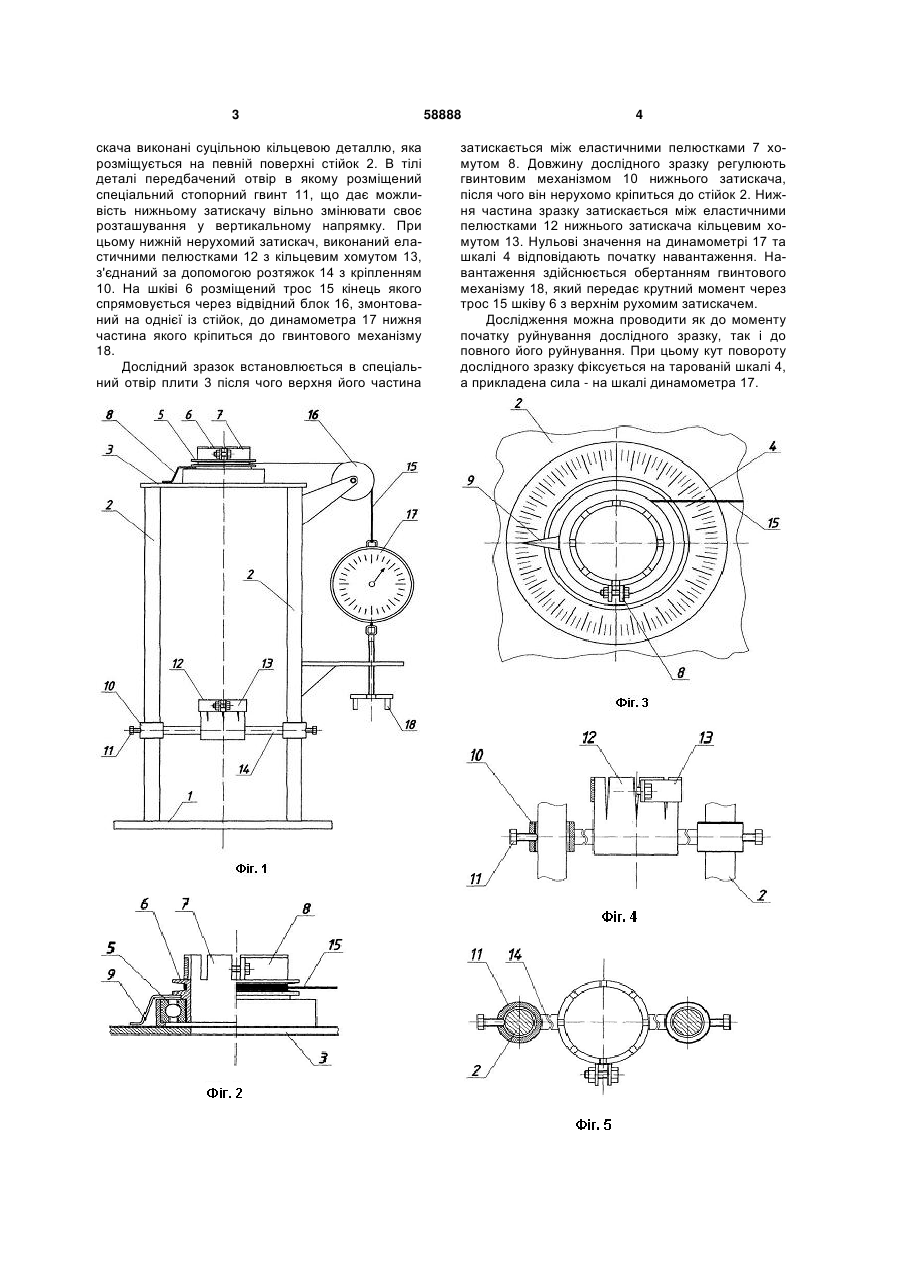

1. Прилад для визначення опору рослинних матеріалів крученню, який складається з платформи, стійок, плити з нанесеною тарованою шкалою, стрілки, шківа, верхнього рухомого і нижнього нерухомого затискачів, відвідного блока та динамометра з гвинтовим механізмом, який відрізня 3 скача виконані суцільною кільцевою деталлю, яка розміщується на певній поверхні стійок 2. В тілі деталі передбачений отвір в якому розміщений спеціальний стопорний гвинт 11, що дає можливість нижньому затискачу вільно змінювати своє розташування у вертикальному напрямку. При цьому нижній нерухомий затискач, виконаний еластичними пелюстками 12 з кільцевим хомутом 13, з'єднаний за допомогою розтяжок 14 з кріпленням 10. На шківі 6 розміщений трос 15 кінець якого спрямовується через відвідний блок 16, змонтований на однієї із стійок, до динамометра 17 нижня частина якого кріпиться до гвинтового механізму 18. Дослідний зразок встановлюється в спеціальний отвір плити 3 після чого верхня його частина 58888 4 затискається між еластичними пелюстками 7 хомутом 8. Довжину дослідного зразку регулюють гвинтовим механізмом 10 нижнього затискача, після чого він нерухомо кріпиться до стійок 2. Нижня частина зразку затискається між еластичними пелюстками 12 нижнього затискача кільцевим хомутом 13. Нульові значення на динамометрі 17 та шкалі 4 відповідають початку навантаження. Навантаження здійснюється обертанням гвинтового механізму 18, який передає крутний момент через трос 15 шківу 6 з верхнім рухомим затискачем. Дослідження можна проводити як до моменту початку руйнування дослідного зразку, так і до повного його руйнування. При цьому кут повороту дослідного зразку фіксується на тарованій шкалі 4, а прикладена сила - на шкалі динамометра 17. 5 Комп’ютерна верстка Д. Шеверун 58888 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of twisting resistance of plant materials
Автори англійськоюBondarenko Oleksandr Volodymyrovych, Rakul Oleksandr Ivanovych
Назва патенту російськоюПрибор для определения сопротивления растительных материалов кручению
Автори російськоюБондаренко Александр Владимирович, Ракул Александр Иванович
МПК / Мітки
МПК: G01N 3/08
Мітки: визначення, опору, прилад, рослинних, крученню, матеріалів
Код посилання
<a href="https://ua.patents.su/3-58888-prilad-dlya-viznachennya-oporu-roslinnikh-materialiv-kruchennyu.html" target="_blank" rel="follow" title="База патентів України">Прилад для визначення опору рослинних матеріалів крученню</a>

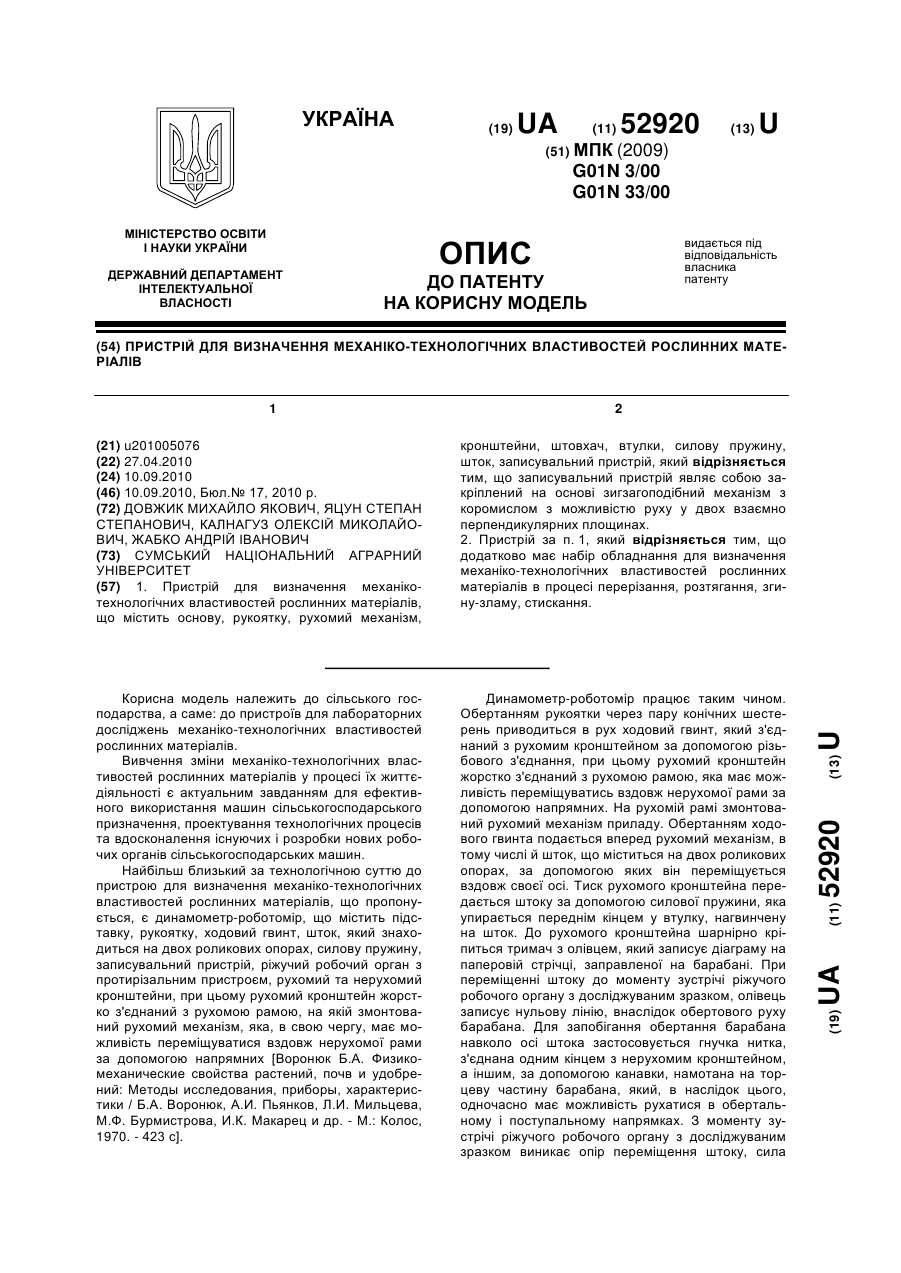

Пристрій для визначення механіко-технологічних властивостей рослинних матеріалів
