Однопоршневий диференціальний розчинонасос із керованим законом руху робочого органа

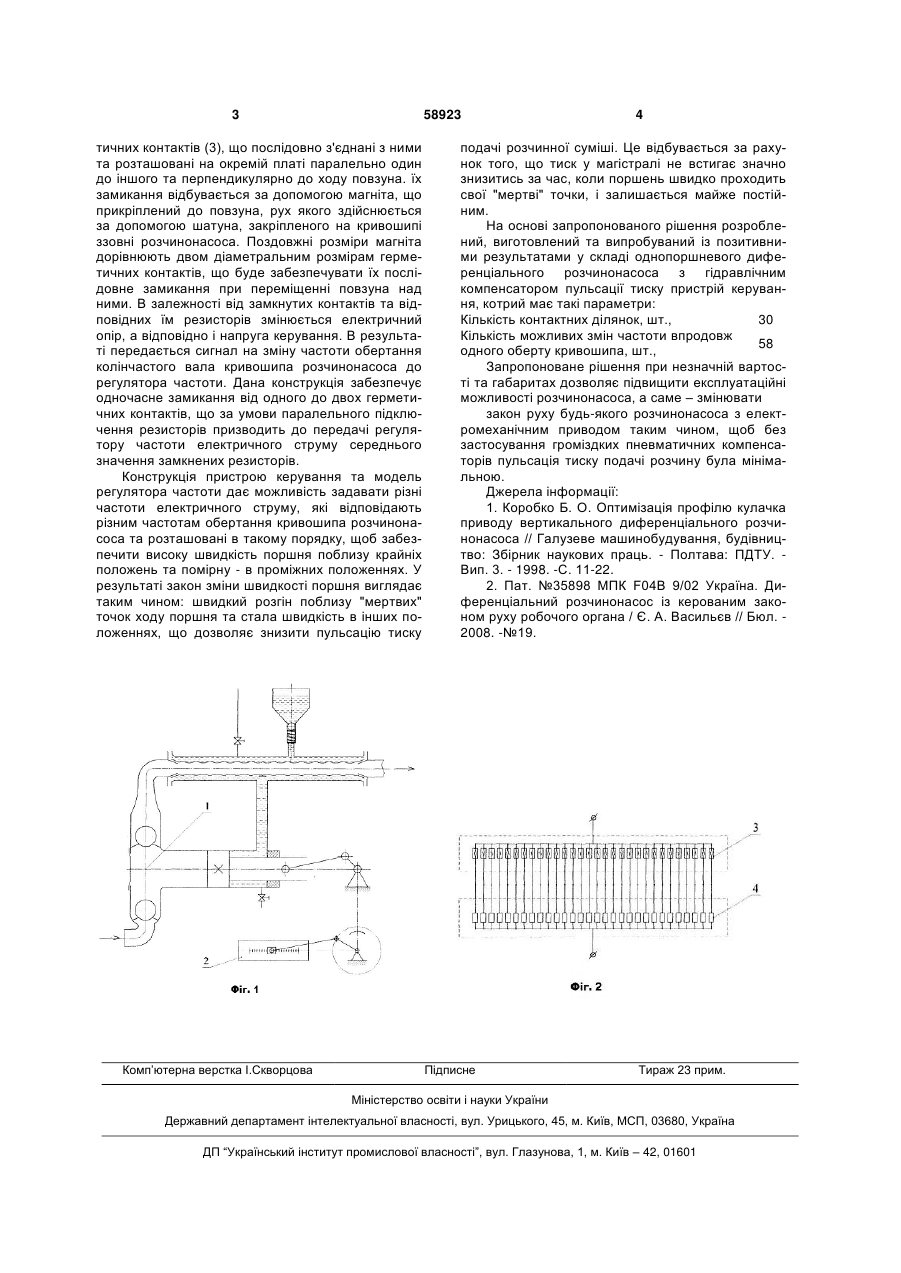

Однопоршневий диференціальний розчинонасос із керованим законом руху робочого органа, який містить однопоршневий диференціальний розчинонасос, який відрізняється тим, що має регулятор частоти електричного струму та пристрій керування і дозволяє змінювати характер руху робочого органа для зменшення пульсації тиску розчинної суміші. (19) (21) u201012591 (22) 25.10.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) ОНИЩЕНКО ОЛЕКСАНДР ГРИГОРОВИЧ, ВАСИЛЬЄВ ЄВГЕН АНАТОЛІЙОВИЧ, ЗІЖКО СЕРГІЙ ВОЛОДИМИРОВИЧ, КОРОБКО БОГДАН ОЛЕГОВИЧ (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА 3 58923 тичних контактів (3), що послідовно з'єднані з ними та розташовані на окремій платі паралельно один до іншого та перпендикулярно до ходу повзуна. їх замикання відбувається за допомогою магніта, що прикріплений до повзуна, рух якого здійснюється за допомогою шатуна, закріпленого на кривошипі ззовні розчинонасоса. Поздовжні розміри магніта дорівнюють двом діаметральним розмірам герметичних контактів, що буде забезпечувати їх послідовне замикання при переміщенні повзуна над ними. В залежності від замкнутих контактів та відповідних їм резисторів змінюється електричний опір, а відповідно і напруга керування. В результаті передається сигнал на зміну частоти обертання колінчастого вала кривошипа розчинонасоса до регулятора частоти. Дана конструкція забезпечує одночасне замикання від одного до двох герметичних контактів, що за умови паралельного підключення резисторів призводить до передачі регулятору частоти електричного струму середнього значення замкнених резисторів. Конструкція пристрою керування та модель регулятора частоти дає можливість задавати різні частоти електричного струму, які відповідають різним частотам обертання кривошипа розчинонасоса та розташовані в такому порядку, щоб забезпечити високу швидкість поршня поблизу крайніх положень та помірну - в проміжних положеннях. У результаті закон зміни швидкості поршня виглядає таким чином: швидкий розгін поблизу "мертвих" точок ходу поршня та стала швидкість в інших положеннях, що дозволяє знизити пульсацію тиску Комп’ютерна верстка І.Скворцова 4 подачі розчинної суміші. Це відбувається за рахунок того, що тиск у магістралі не встигає значно знизитись за час, коли поршень швидко проходить свої "мертві" точки, і залишається майже постійним. На основі запропонованого рішення розроблений, виготовлений та випробуваний із позитивними результатами у складі однопоршневого диференціального розчинонасоса з гідравлічним компенсатором пульсації тиску пристрій керування, котрий має такі параметри: Кількість контактних ділянок, шт., 30 Кількість можливих змін частоти впродовж 58 одного оберту кривошипа, шт., Запропоноване рішення при незначній вартості та габаритах дозволяє підвищити експлуатаційні можливості розчинонасоса, а саме – змінювати закон руху будь-якого розчинонасоса з електромеханічним приводом таким чином, щоб без застосування громіздких пневматичних компенсаторів пульсація тиску подачі розчину була мінімальною. Джерела інформації: 1. Коробко Б. О. Оптимізація профілю кулачка приводу вертикального диференціального розчинонасоса // Галузеве машинобудування, будівництво: Збірник наукових праць. - Полтава: ПДТУ. Вип. 3. - 1998. -С. 11-22. 2. Пат. №35898 МПК F04B 9/02 Україна. Диференціальний розчинонасос із керованим законом руху робочого органа / Є. А. Васильєв // Бюл. 2008. -№19. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
