Формула / Реферат

Диференціальний розчинонасос, що містить усмоктувальну та нагнітальну робочі камери, робочий циліндр із поршнем і штоком, циліндричну камеру компенсатора, обладнану всередині трубчастою гумотканинною діафрагмою та гідравлічно з'єднану зі штоковою порожниною робочого циліндра, який відрізняється тим, що всмоктувальний і нагнітальний клапани підпружинені, а вісь роботи всмоктувального клапана розташована під кутом 30° до осі ходу поршня.

Текст

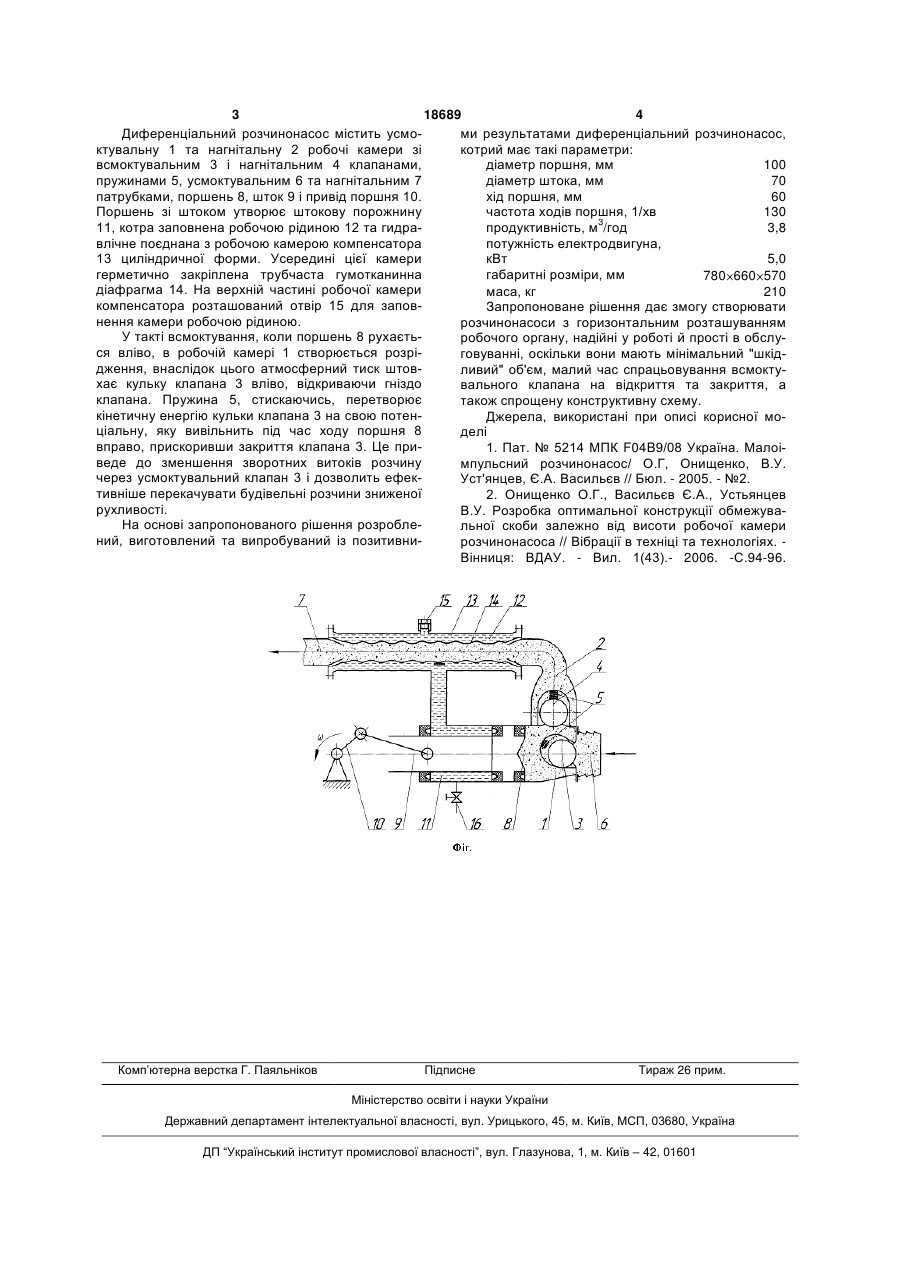

Диференціальний розчинонасос, що містить усмоктувальну та нагнітальну робочі камери, ро 3 18689 4 Диференціальний розчинонасос містить усмоми результатами диференціальний розчинонасос, ктувальну 1 та нагнітальну 2 робочі камери зі котрий має такі параметри: всмоктувальним 3 і нагнітальним 4 клапанами, діаметр поршня, мм 100 пружинами 5, усмоктувальним 6 та нагнітальним 7 діаметр штока, мм 70 патрубками, поршень 8, шток 9 і привід поршня 10. хід поршня, мм 60 Поршень зі штоком утворює штокову порожнину частота ходів поршня, 1/хв 130 11, котра заповнена робочою рідиною 12 та гидрапродуктивність, м3/год 3,8 влічне поєднана з робочою камерою компенсатора потужність електродвигуна, 13 циліндричної форми. Усередині цієї камери кВт 5,0 герметично закріплена трубчаста гумотканинна габаритні розміри, мм 780 660 570 діафрагма 14. На верхній частині робочої камери маса, кг 210 компенсатора розташований отвір 15 для заповЗапропоноване рішення дає змогу створювати нення камери робочою рідиною. розчинонасоси з горизонтальним розташуванням У такті всмоктування, коли поршень 8 рухаєтьробочого органу, надійні у роботі й прості в обслуся вліво, в робочій камері 1 створюється розріговуванні, оскільки вони мають мінімальний "шкіддження, внаслідок цього атмосферний тиск штовливий" об'єм, малий час спрацьовування всмоктухає кульку клапана 3 вліво, відкриваючи гніздо вального клапана на відкриття та закриття, а клапана. Пружина 5, стискаючись, перетворює також спрощену конструктивну схему. кінетичну енергію кульки клапана 3 на свою потенДжерела, використані при описі корисної моціальну, яку вивільнить під час ходу поршня 8 делі вправо, прискоривши закриття клапана 3. Це при1. Пат. № 5214 МПК F04B9/08 Україна. Малоіведе до зменшення зворотних витоків розчину мпульсний розчинонасос/ О.Г, Онищенко, В.У. через усмоктувальний клапан 3 і дозволить ефекУст'янцев, Є.А. Васильєв // Бюл. - 2005. - №2. тивніше перекачувати будівельні розчини зниженої 2. Онищенко О.Г., Васильєв Є.А., Устьянцев рухливості. В.У. Розробка оптимальної конструкції обмежуваНа основі запропонованого рішення розроблельної скоби залежно від висоти робочої камери ний, виготовлений та випробуваний із позитивнирозчинонасоса // Вібрації в техніці та технологіях. Вінниця: ВДАУ. - Вил. 1(43).- 2006. -С.94-96. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
