Вітрогенератор
Формула / Реферат
1. Вітрогенератор, що включає горизонтально орієнтований вал обертання з лопатями, генератор, кінематично з'єднаний з валом обертання, встановлений на опорі, що обертається, флюгер, який відрізняється тим, що вал обертання встановлений перпендикулярно вітровому потоку, вітрогенератор додатково містить концентратор вітрового потоку у вигляді двох вигнутих площин, встановлених під кутом до площини осі обертання, і напрямну, при цьому поверхні лопатей орієнтовані перпендикулярно до осі обертання, а флюгер розміщений на кінці напрямної.
2. Вітрогенератор за п. 1, який відрізняється тим, що обертання опори реалізоване за рахунок наявності підшипника в опорі.
3. Вітрогенератор за п. 1, який відрізняється тим, що лопаті мають прямокутну форму з нахилом в бік концентратора вітрового потоку.
Текст

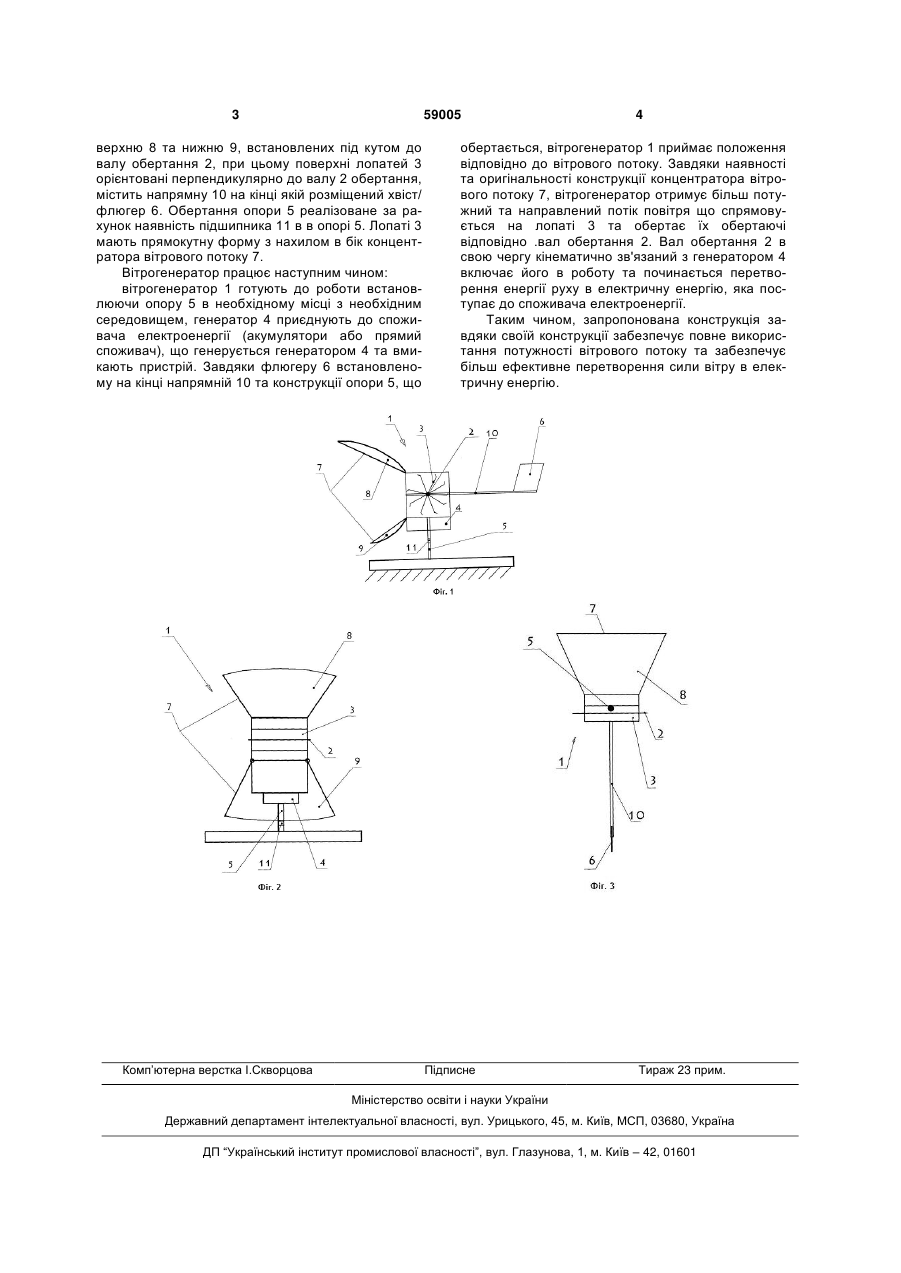

1. Вітрогенератор, що включає горизонтально орієнтований вал обертання з лопатями, генератор, кінематично з'єднаний з валом обертання, встановлений на опорі, що обертається, флюгер, який відрізняється тим, що вал обертання встановлений перпендикулярно вітровому потоку, віт 3 59005 верхню 8 та нижню 9, встановлених під кутом до валу обертання 2, при цьому поверхні лопатей 3 орієнтовані перпендикулярно до валу 2 обертання, містить напрямну 10 на кінці якій розміщений хвіст/ флюгер 6. Обертання опори 5 реалізоване за рахунок наявність підшипника 11 в в опорі 5. Лопаті 3 мають прямокутну форму з нахилом в бік концентратора вітрового потоку 7. Вітрогенератор працює наступним чином: вітрогенератор 1 готують до роботи встановлюючи опору 5 в необхідному місці з необхідним середовищем, генератор 4 приєднують до споживача електроенергії (акумулятори або прямий споживач), що генерується генератором 4 та вмикають пристрій. Завдяки флюгеру 6 встановленому на кінці напрямній 10 та конструкції опори 5, що Комп’ютерна верстка І.Скворцова 4 обертається, вітрогенератор 1 приймає положення відповідно до вітрового потоку. Завдяки наявності та оригінальності конструкції концентратора вітрового потоку 7, вітрогенератор отримує більш потужний та направлений потік повітря що спрямовується на лопаті 3 та обертає їх обертаючі відповідно .вал обертання 2. Вал обертання 2 в свою чергу кінематично зв'язаний з генератором 4 включає його в роботу та починається перетворення енергії руху в електричну енергію, яка поступає до споживача електроенергії. Таким чином, запропонована конструкція завдяки своїй конструкції забезпечує повне використання потужності вітрового потоку та забезпечує більш ефективне перетворення сили вітру в електричну енергію. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWind generator
Автори англійськоюLamin Kostiantyn Heorhiiovych
Назва патенту російськоюВетрогенератор
Автори російськоюЛамин Константин Георгиевич
МПК / Мітки
МПК: F03D 3/00
Мітки: вітрогенератор
