Пристрій виведення дискретних сигналів
Номер патенту: 59017
Опубліковано: 26.04.2011
Автори: Ведерніков Володимир Петрович, Філенко Сергій Іванович, Стрюков Володимир Георгійович
Формула / Реферат
Пристрій виведення дискретних сигналів, що містить шинний формувач для обміну інформацією з керуючим процесорним пристроєм, вихід якого підключений до входу регістра пам'яті команд, до виходу якого підключений силовий транзистор, який відрізняється тим, що в нього додатково введені оптрон і додатковий шинний формувач, причому катод світлодіода оптрона підключений до вихідного ланцюга силового транзистора, колектор транзистора оптрона підключений до входу додаткового шинного формувача, вихід якого підключений до виходу шинного формувача.
Текст

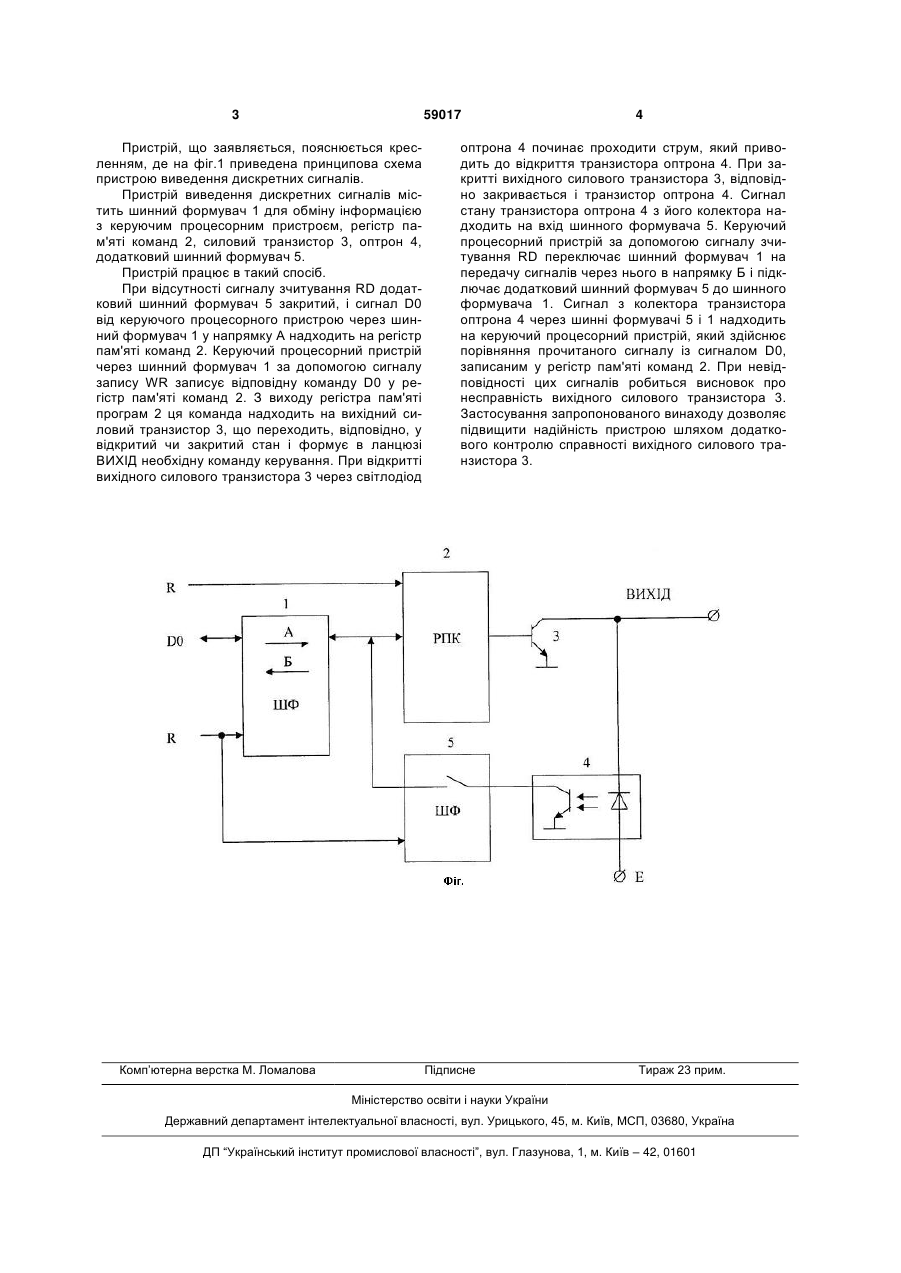

Пристрій виведення дискретних сигналів, що містить шинний формувач для обміну інформацією 3 59017 Пристрій, що заявляється, пояснюється кресленням, де на фіг.1 приведена принципова схема пристрою виведення дискретних сигналів. Пристрій виведення дискретних сигналів містить шинний формувач 1 для обміну інформацією з керуючим процесорним пристроєм, регістр пам'яті команд 2, силовий транзистор 3, оптрон 4, додатковий шинний формувач 5. Пристрій працює в такий спосіб. При відсутності сигналу зчитування RD додатковий шинний формувач 5 закритий, і сигнал D0 від керуючого процесорного пристрою через шинний формувач 1 у напрямку А надходить на регістр пам'яті команд 2. Керуючий процесорний пристрій через шинний формувач 1 за допомогою сигналу запису WR записує відповідну команду D0 у регістр пам'яті команд 2. З виходу регістра пам'яті програм 2 ця команда надходить на вихідний силовий транзистор 3, що переходить, відповідно, у відкритий чи закритий стан і формує в ланцюзі ВИХІД необхідну команду керування. При відкритті вихідного силового транзистора 3 через світлодіод Комп’ютерна верстка М. Ломалова 4 оптрона 4 починає проходити струм, який приводить до відкриття транзистора оптрона 4. При закритті вихідного силового транзистора 3, відповідно закривається і транзистор оптрона 4. Сигнал стану транзистора оптрона 4 з його колектора надходить на вхід шинного формувача 5. Керуючий процесорний пристрій за допомогою сигналу зчитування RD переключає шинний формувач 1 на передачу сигналів через нього в напрямку Б і підключає додатковий шинний формувач 5 до шинного формувача 1. Сигнал з колектора транзистора оптрона 4 через шинні формувачі 5 і 1 надходить на керуючий процесорний пристрій, який здійснює порівняння прочитаного сигналу із сигналом D0, записаним у регістр пам'яті команд 2. При невідповідності цих сигналів робиться висновок про несправність вихідного силового транзистора 3. Застосування запропонованого винаходу дозволяє підвищити надійність пристрою шляхом додаткового контролю справності вихідного силового транзистора 3. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDiscrete signal output device
Автори англійськоюVedernoicov Volodymyr Petrovych, Strokov Volodymyr Heorhiiovych, Filenko Serhii Ivanovych
Назва патенту російськоюУстройство для вывода дискретных сигналов
Автори російськоюВедерников Владимир Петрович, Стрюков Владимир Георгиевич, Филенко Сергей Иванович
МПК / Мітки
МПК: H02H 3/08
Мітки: сигналів, виведення, дискретних, пристрій
