Прохідний електромагнітний перетворювач для контролю сталевих канатів
Номер патенту: 59259
Опубліковано: 10.05.2011
Автори: Брюханов Олександр Михайлович, Софієв Валентин Миколайович, Бережинський Володимир Ізраілевич, Жолинський Болеслав Антонович, Опря Олег Ігоревич, Марищенко Олександр Іванович
Формула / Реферат
Прохідний електромагнітний перетворювач для контролю сталевих канатів, що містить роз'ємний каркас з непровідного матеріалу, збуджуючу обмотку, з'єднану з джерелом змінного струму, і вимірювальну обмотку, з'єднану з вимірювальним блоком, який відрізняється тим, що каркас виконано порожнистим, а обмотки розташовано між його стінками і жорстко закріплено на одній з них.
Текст

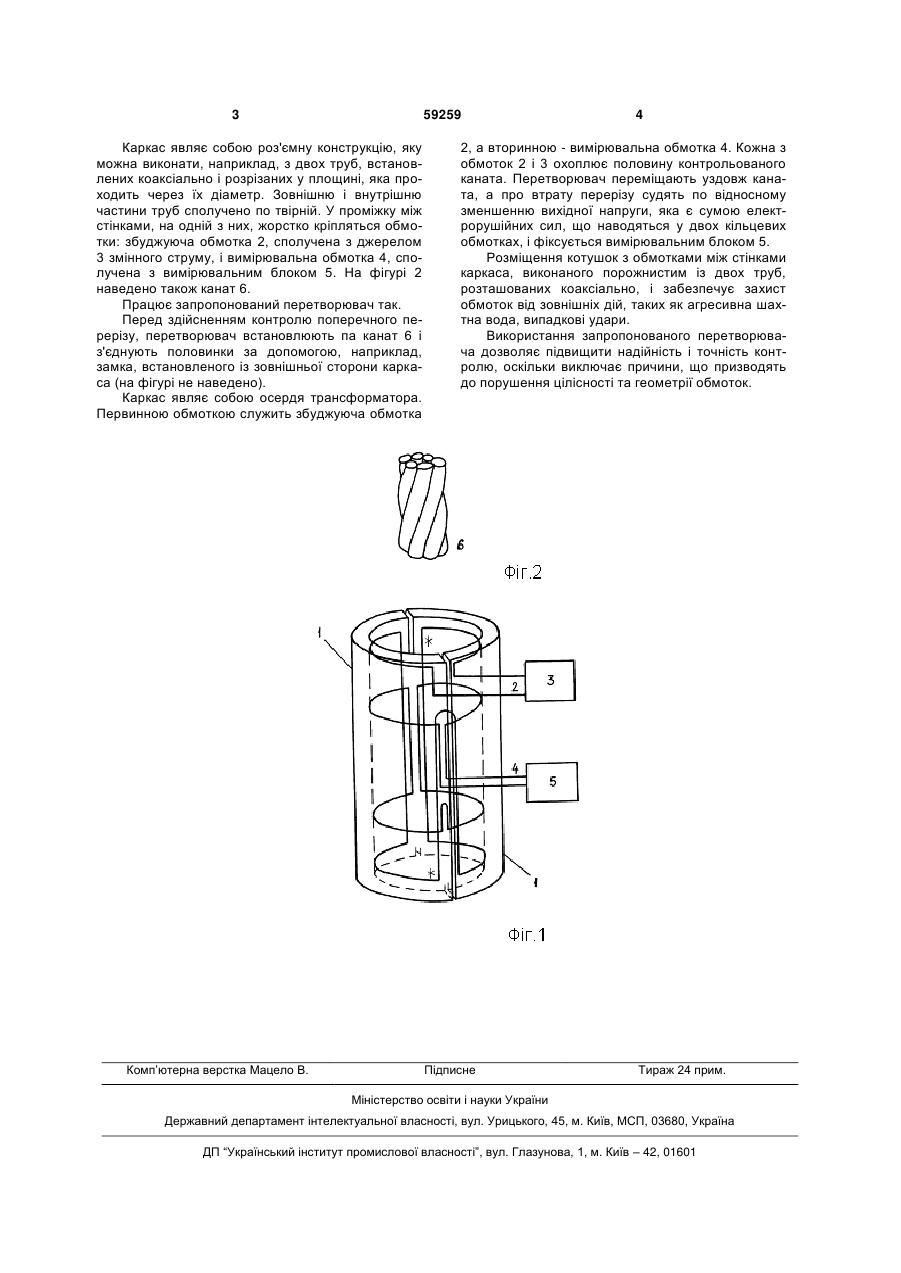

Прохідний електромагнітний перетворювач для контролю сталевих канатів, що містить роз'ємний каркас з непровідного матеріалу, збуджуючу обмотку, з'єднану з джерелом змінного струму, і вимірювальну обмотку, з'єднану з вимірювальним блоком, який відрізняється тим, що каркас виконано порожнистим, а обмотки розташовано між його стінками і жорстко закріплено на одній з них. (19) (21) u201012262 (22) 18.10.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) БЕРЕЖИНСЬКИЙ ВОЛОДИМИР ІЗРАІЛЕВИЧ, БРЮХАНОВ ОЛЕКСАНДР МИХАЙЛОВИЧ, СОФІЄВ ВАЛЕНТИН МИКОЛАЙОВИЧ, ЖОЛИНСЬКИЙ БОЛЕСЛАВ АНТОНОВИЧ, МАРИЩЕНКО ОЛЕКСАНДР ІВАНОВИЧ, ОПРЯ ОЛЕГ ІГОРЕВИЧ 3 59259 Каркас являє собою роз'ємну конструкцію, яку можна виконати, наприклад, з двох труб, встановлених коаксіально і розрізаних у площині, яка проходить через їх діаметр. Зовнішню і внутрішню частини труб сполучено по твірній. У проміжку між стінками, на одній з них, жорстко кріпляться обмотки: збуджуюча обмотка 2, сполучена з джерелом 3 змінного струму, і вимірювальна обмотка 4, сполучена з вимірювальним блоком 5. На фігурі 2 наведено також канат 6. Працює запропонований перетворювач так. Перед здійсненням контролю поперечного перерізу, перетворювач встановлюють па канат 6 і з'єднують половинки за допомогою, наприклад, замка, встановленого із зовнішньої сторони каркаса (на фігурі не наведено). Каркас являє собою осердя трансформатора. Первинною обмоткою служить збуджуюча обмотка Комп’ютерна верстка Мацело В. 4 2, а вторинною - вимірювальна обмотка 4. Кожна з обмоток 2 і 3 охоплює половину контрольованого каната. Перетворювач переміщають уздовж каната, а про втрату перерізу судять по відносному зменшенню вихідної напруги, яка є сумою електрорушійних сил, що наводяться у двох кільцевих обмотках, і фіксується вимірювальним блоком 5. Розміщення котушок з обмотками між стінками каркаса, виконаного порожнистим із двох труб, розташованих коаксіально, і забезпечує захист обмоток від зовнішніх дій, таких як агресивна шахтна вода, випадкові удари. Використання запропонованого перетворювача дозволяє підвищити надійність і точність контролю, оскільки виключає причини, що призводять до порушення цілісності та геометрії обмоток. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
