Спосіб утилізації тепла відхідних нагрітих газів з агломераційної машини

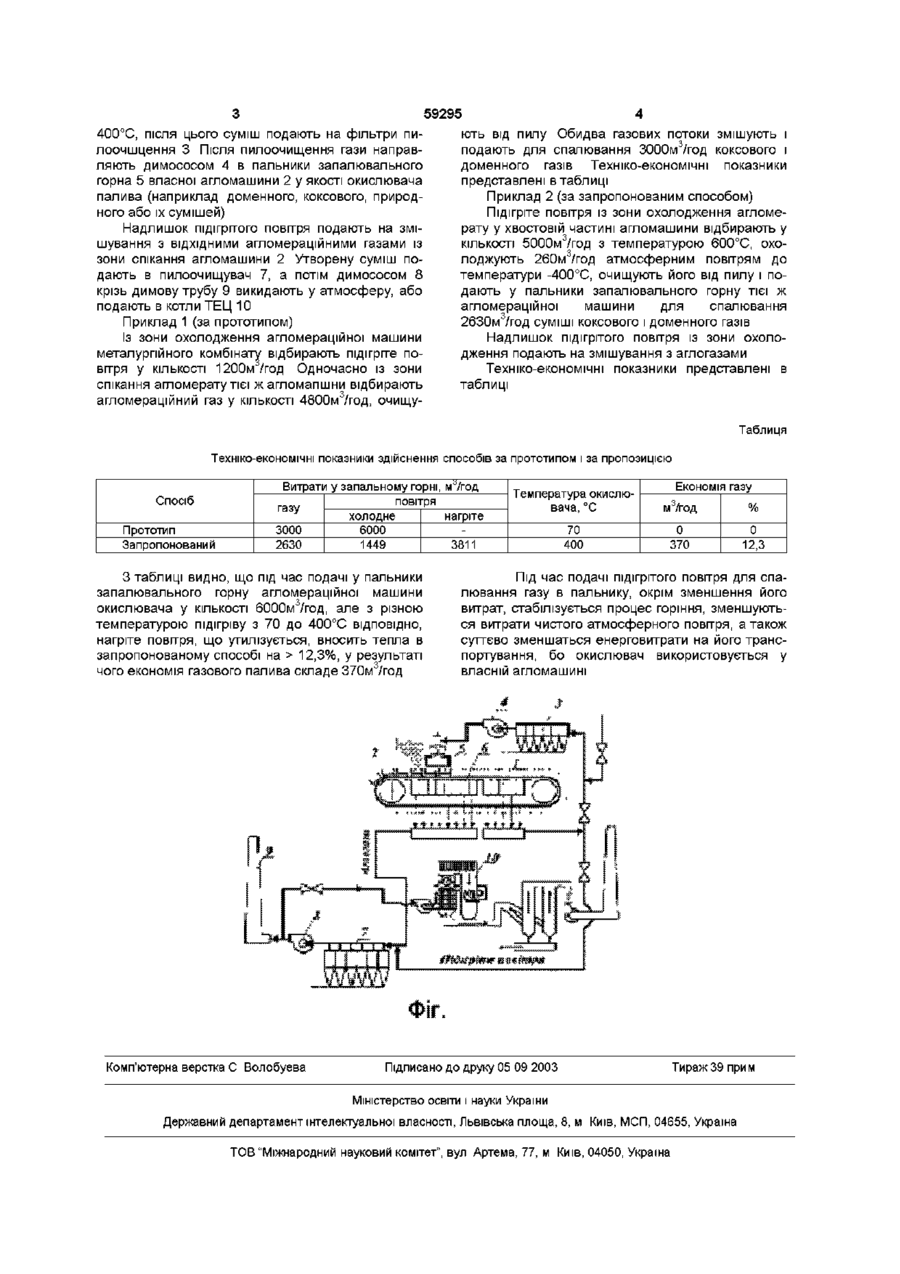

Спосіб утилізації тепла ВІДХІДНИХ нагрітих газів із агломераційної машини, що включає відбір підігрітого повітря із зони охолодження і аглогазів із зони спікання, пилоочищення і подачу у котли як окислювача, який відрізняється тим, що підігріте повітря із зони охолодження гарячого агломерату після пилоочищення подають в пальники запалювального горну власної агломашини як окислювач, а надлишок його змішують з аглогазами вання палива мають недостатньо високу температуру, транспортування ВІДХІДНИХ аглогазів вимагає додаткових витрат тому, що відстань до котлів ТЕЦ найчастіше складає більше кілометра, крім того, значна частина тепла на цій ДІЛЯНЦІ викидається в навколишнє середовище В основу винаходу покладено завдання удосконалення способу утилізації тепла ВІДХІДНИХ нагрітих газів з агломераційної машини, у якому завдяки використанню ВІДХІДНИХ нагрітих газів у якості окислювача в запалювальному горні тієї ж агломераційної машини, забезпечується покращення процесу спалювання газу в пальниках запалювального горна, і за рахунок цього зменшуються витрати палива на процес запалювання агломераційної шихти, а також зменшуються витрати тепла ВІДХІДНИХ газів та витрати енергії на їхнє транспортування, одночасно зменшуються витрати чистого повітря з атмосфери Поставлене завдання вирішено тим, що у способі утилізації тепла ВІДХІДНИХ нагрітих газів з агломераційної машини, що містить відбір підігрітого повітря із зони охолодження і аглогазів із зони спікання, їх пилоочщення і подачу до котла в якості окислювача, згідно пропозиції, підігріте повітря із зони охолодження після його пилоочшцення подають в пальники запалювального горна власної агломашини у якості окислювача, а надлишок його змішують з аглогазами На кресленні представлена схема запропонованого способу Холодне повітря проходить крізь шар гарячого агломерату у зоні охолодження 1 агломашини 2, нагріваючись до температури 600-700°С За допомогою системи автоматичного регулювання (CAP) до нього підмішують температури, наприклад ю ю 59295 400°С, після цього суміш подають на фільтри пилоочшцення 3 Після пилоочищення гази направляють димососом 4 в пальники запалювального горна 5 власної агломашини 2 у якості окислювача палива (наприклад доменного, коксового, природного або їх сумішей) Надлишок підігрітого повітря подають на змішування з ВІДХІДНИМИ агломераційними газами із зони спікання агломашини 2 Утворену суміш подають в пилоочищувач 7, а потім димососом 8 крізь димову трубу 9 викидають у атмосферу, або подають в котли ТЕЦ 10 Приклад 1 (за прототипом) Із зони охолодження агломераційної машини металургійного комбінату відбирають підігріте повітря у КІЛЬКОСТІ 1200м /год Одночасно із зони спікання агломерату тієї жагломапшни відбирають ють від пилу Обидва газових потоки змішують і подають для спалювання 3000м3/год коксового і доменного газів Техніко-економічні показники представлені в таблиці Приклад 2 (за запропонованим способом) Підігріте повітря із зони охолодження агломерату у хвостовій частині агломашини відбирають у КІЛЬКОСТІ 5000м3/год з температурою 600°С, охо лоджують 260м3/год атмосферним повітрям до температури -400°С, очищують його від пилу і подають у пальники запалювального горну тієї ж агломераційної машини для спалювання 2630м /год суміші коксового і доменного газів Надлишок підігрітого повітря із зони охолодження подають на змішування з аглогазами Техніко-економічні показники представлені в таблиці агломераційний газ у КІЛЬКОСТІ 4800М 3 /ГОД, очищу Таблиця Техніко-економічні показники здійснення способів за прототипом і за пропозицією Спосіб Прототип Запропонований Витрати у запальному горні, м7год повітря холодне нагріте 3000 6000 2630 1449 3811 газу З таблиці видно, що під час подачі у пальники запалювального горну агломераційної машини 3 окислювача у КІЛЬКОСТІ 6 0 0 0 М / Г О Д , але з різною температурою підігріву з 70 до 400°С ВІДПОВІДНО, нагріте повітря, що утилізується, вносить тепла в запропонованому способі на > 12,3%, у результаті чого економія газового палива складе 370м 3 /год Комп'ютерна верстка С Волобуева Економія газу Температура окислювача, °С м3/год % 70 400 0 370 0 12,3 Під час подачі підігрітого повітря для спалювання газу в пальнику, окрім зменшення його витрат, стабілізується процес горіння, зменшуються витрати чистого атмосферного повітря, а також суттєво зменшаться енерговитрати на його транспортування, бо окислювач використовується у власній агломашині Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
