Спосіб відкачування дренажних вод із приміщення каналізаційної насосної станції

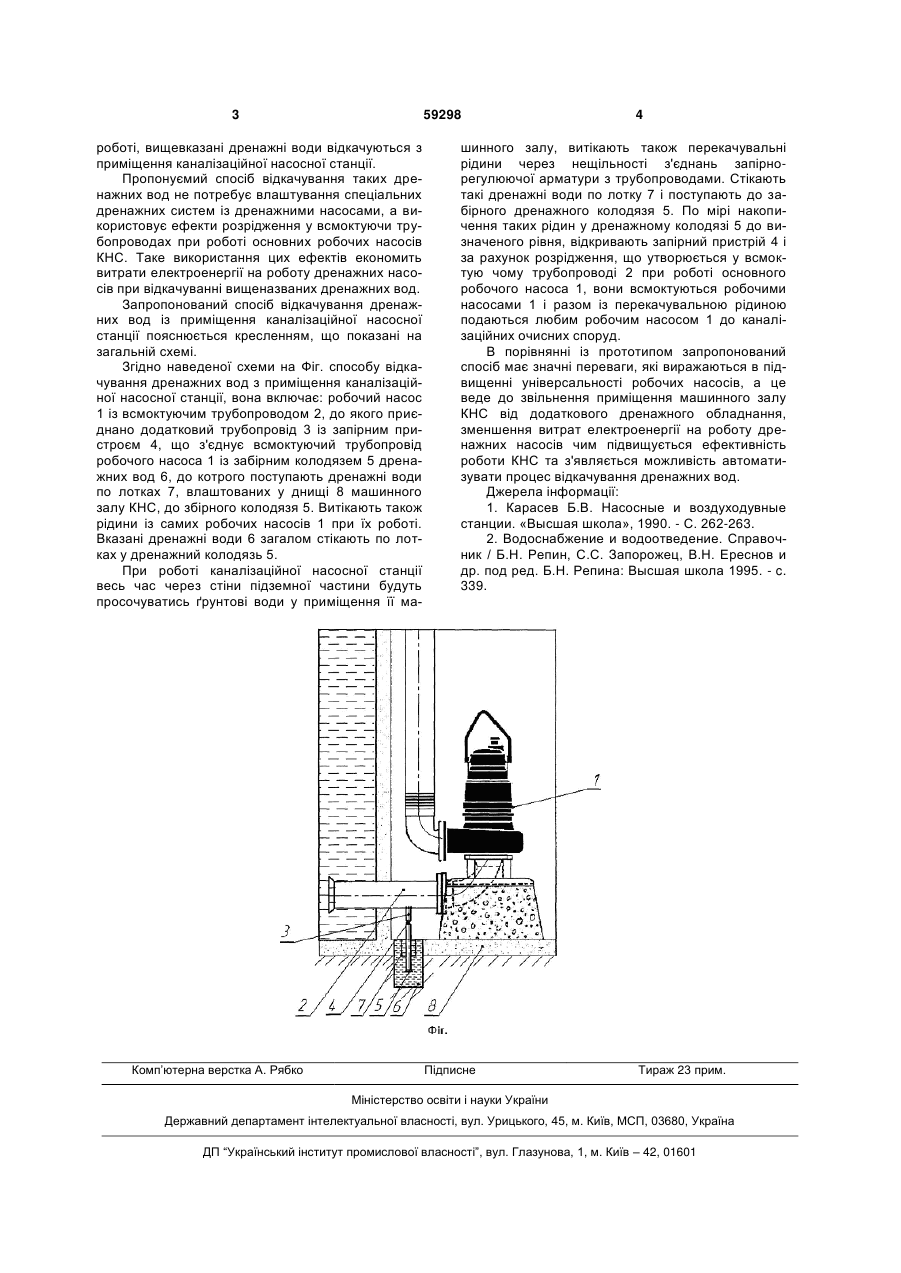

Спосіб відкачування дренажних вод із приміщення каналізаційної насосної станції, що здійс 3 59298 роботі, вищевказані дренажні води відкачуються з приміщення каналізаційної насосної станції. Пропонуємий спосіб відкачування таких дренажних вод не потребує влаштування спеціальних дренажних систем із дренажними насосами, а використовує ефекти розрідження у всмоктуючи трубопроводах при роботі основних робочих насосів КНС. Таке використання цих ефектів економить витрати електроенергії на роботу дренажних насосів при відкачуванні вищеназваних дренажних вод. Запропонований спосіб відкачування дренажних вод із приміщення каналізаційної насосної станції пояснюється кресленням, що показані на загальній схемі. Згідно наведеної схеми на Фіг. способу відкачування дренажних вод з приміщення каналізаційної насосної станції, вона включає: робочий насос 1 із всмоктуючим трубопроводом 2, до якого приєднано додатковий трубопровід 3 із запірним пристроєм 4, що з'єднує всмоктуючий трубопровід робочого насоса 1 із забірним колодязем 5 дренажних вод 6, до котрого поступають дренажні води по лотках 7, влаштованих у днищі 8 машинного залу КНС, до збірного колодязя 5. Витікають також рідини із самих робочих насосів 1 при їх роботі. Вказані дренажні води 6 загалом стікають по лотках у дренажний колодязь 5. При роботі каналізаційної насосної станції весь час через стіни підземної частини будуть просочуватись ґрунтові води у приміщення її ма Комп’ютерна верстка А. Рябко 4 шинного залу, витікають також перекачувальні рідини через нещільності з'єднань запірнорегулюючої арматури з трубопроводами. Стікають такі дренажні води по лотку 7 і поступають до забірного дренажного колодязя 5. По мірі накопичення таких рідин у дренажному колодязі 5 до визначеного рівня, відкривають запірний пристрій 4 і за рахунок розрідження, що утворюється у всмоктую чому трубопроводі 2 при роботі основного робочого насоса 1, вони всмоктуються робочими насосами 1 і разом із перекачувальною рідиною подаються любим робочим насосом 1 до каналізаційних очисних споруд. В порівнянні із прототипом запропонований спосіб має значні переваги, які виражаються в підвищенні універсальності робочих насосів, а це веде до звільнення приміщення машинного залу КНС від додаткового дренажного обладнання, зменшення витрат електроенергії на роботу дренажних насосів чим підвищується ефективність роботи КНС та з'являється можливість автоматизувати процес відкачування дренажних вод. Джерела інформації: 1. Карасев Б.В. Насосные и воздуходувные станции. «Высшая школа», 1990. - С. 262-263. 2. Водоснабжение и водоотведение. Справочник / Б.Н. Репин, С.С. Запорожец, В.Н. Ереснов и др. под ред. Б.Н. Репина: Высшая школа 1995. - c. 339. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
