Спосіб відбору води із водосховища для водопровідної насосної станції першого підйому

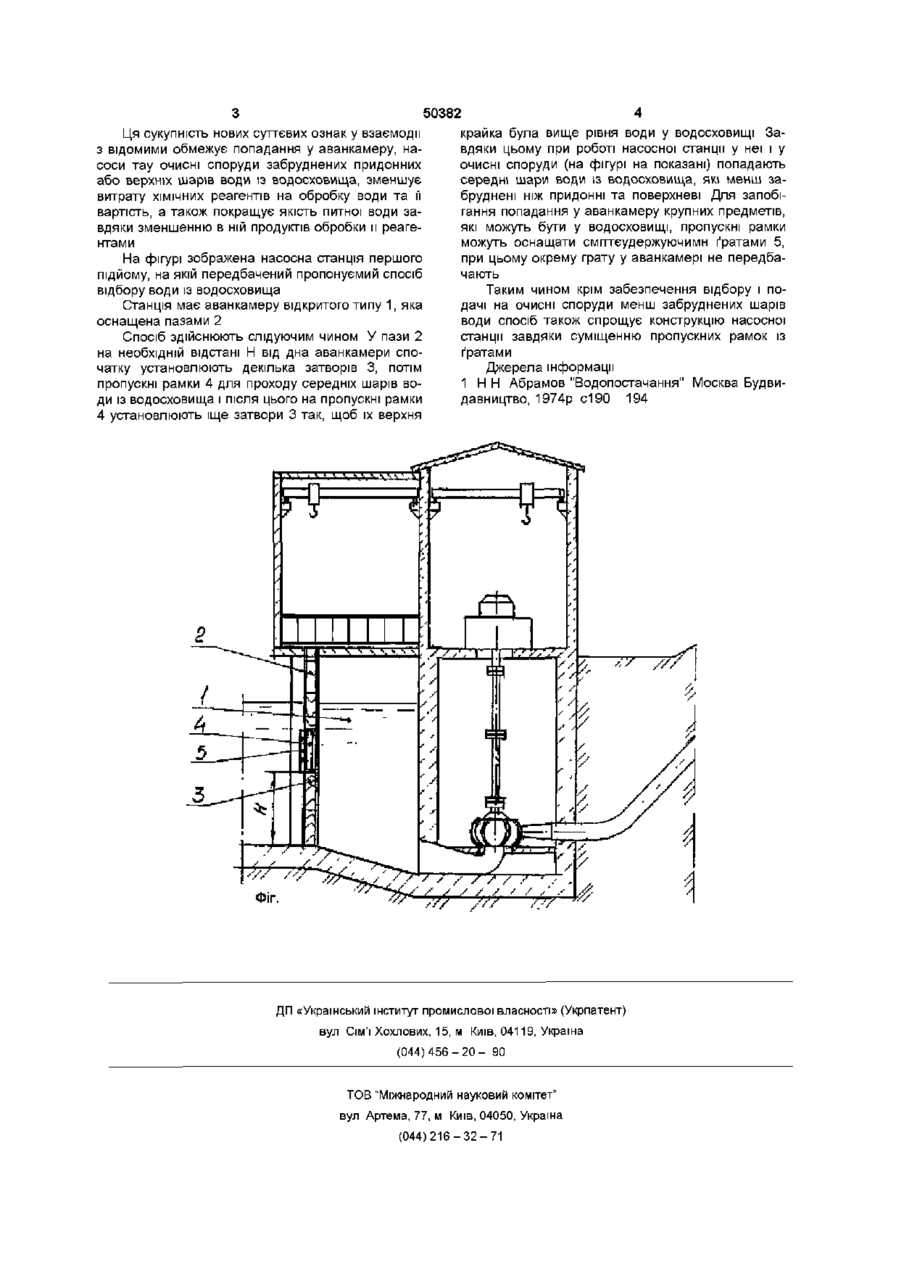

1 Спосіб відбору води із водосховища для водопровідної насосної станції першого підйому, що полягає у використанні водоприймача із аванкамерою відкритого типу, що оснащена пазами для щитових затворів та смптєутримуючими ґратами, який відрізняється тим, що відбір води із водосховища виконують через переставні пропускні рамки, які по площі перерізу проходу для води не менші від площ перерізів вхідних отворів всмоктувальних труб насосів і установлюються в пази на необхідній відстані від дна аванкамери і рівня води у водосховищі, де шар води найменше забруднений, а решту площі вхідного вертикального перерізу аванкамери під пропускними рамками і над ними перекривають встановленими в пази щитовими затворами 2 Спосіб за п 1, який відрізняється тим, що пропускні рамки оснащені смптєутримуючими ґратами Винахід відноситься до водозабірних споруд, зокрема, до відбору води із водосховища і може бути використаний у водопровідних насосних станціях першого підйому для підвищення якості забираємої із сховища води Відомий спосіб відбору води із водосховища для водопровідної насосної станції першого підйому, що полягає у використанні водоприйомника із аванкамерою відкритого типу, оснащеною пазами для щитових затворів, які вставляють у пази у випадку проведення ремонтних робіт із осушенням аванкамери, та смптєудержуючою гратою [1] Недостатком відомого способу є те, що при його здійсненні у аванкамеру, насоси та у очисні споруди у першу чергу попадають придонні шари води, які особливо влітку при великій жарі сильно насичені гнилизною органічних продуктів (трав, водорослів, ЦВІТІННЯ, тощо), які осідають на дно сховища Аналогічне спостерігається і на поверхні водосховища від гниття плаваючих органічних продуктів Цей факт був, наприклад, зафіксірований у Червонопавлівському водозаборі на водосховищі Сіверського Донця результатами аналізу проб води, які брались на різній глибині влітку 2001 р Це значно збільшує витрату ХІМІЧНИХ реагентів на обробку води в очисних спорудах, и вартість та погіршує якість питної води, через перена сичення її продуктами обробки В основу винаходу поставлено задачу спосіб відбору води із водосховища для водопровідної насосної станції першого підйому шляхом використання переставних пропускних рамок та ремонтних затворів зробити більш ефективним за рахунок відбору та подачі на очисні споруди менш забруднених середніх шарів води із водосховища особливо у жарку погоду Указана ціль досягається тим, що у способі відбору води із водосховища для водопровідної насосної станції першого підйому, що полягає у використанні водоприймальника із аванкамерою відкритого типу, яка оснащена пазами для щитових затворів та смптєутримуювальною фатою, відбір води із водосховища виконують через переставні пропускні рамки, які по площині проходу води не менші площин вхідних отворів всмоктувальних труб насосів і установлюються у пази на необхідній відстані від дна аванкамери і рівня води у водосховищі, де шар води найменш забруднений, а решту вхідної вертикальної площини аванкамери під пропускними рамками і над ними перекривають установлюваними у пази щитовими затворами При цьому пропускні рамки можуть оснащати смптєудержуючими ґратами замість окремо установлених у аванкамері 00 со о ю 50382 Ця сукупність нових суттєвих ознак у взаємодії 3 відомими обмежує попадання у аванкамеру, насоси тау очисні споруди забруднених придонних або верхніх шарів води із водосховища, зменшує витрату ХІМІЧНИХ реагентів на обробку води та її вартість, а також покращує якість питної води завдяки зменшенню в ній продуктів обробки и реагентами На фігурі зображена насосна станція першого підйому, на якій передбачений пропонуємий спосіб відбору води із водосховища Станція має аванкамеру відкритого типу 1, яка оснащена пазами 2 Спосіб здійснюють слідуючим чином У пази 2 на необхідній відстані Н від дна аванкамери спочатку установлюють декілька затворів 3, потім пропускні рамки 4 для проходу середніх шарів води із водосховища і після цього на пропускні рамки 4 установлюють іще затвори 3 так, щоб їх верхня ФІГ. крайка була вище рівня води у водосховищі Завдяки цьому при роботі насосної станції у неї і у очисні споруди (на фігурі на показані) попадають середні шари води із водосховища, які менш забруднені ніж придонні та поверхневі Для запобігання попадання у аванкамеру крупних предметів, які можуть бути у водосховищі, пропускні рамки можуть оснащати смптєудержуючимн ґратами 5, при цьому окрему грату у аванкамері не передбачають Таким чином крім забезпечення відбору і подачі на очисні споруди менш забруднених шарів води спосіб також спрощує конструкцію насосної станції завдяки суміщенню пропускних рамок із ґратами Джерела інформації 1 Н Н Абрамов "Водопостачання" Москва Будвидавництво, 1974р с190 194 /7Т ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
