Призматичний сепаратор
Формула / Реферат
Призматичний сепаратор, що містить раму, завантажувальний та вивантажувальний лотки, який відрізняється тим, що в кожусі розташовано каркас у вигляді ребер горизонтально розміщеної правильної призми, який виконано з можливістю обертання, до ребер якого з зовнішньої сторони прикріплені змінні решета, а з внутрішньої сторони прикріплено спрямовувачі, які встановлені перпендикулярно до поверхні змінних решіт та під кутом до ребер каркаса.
Текст

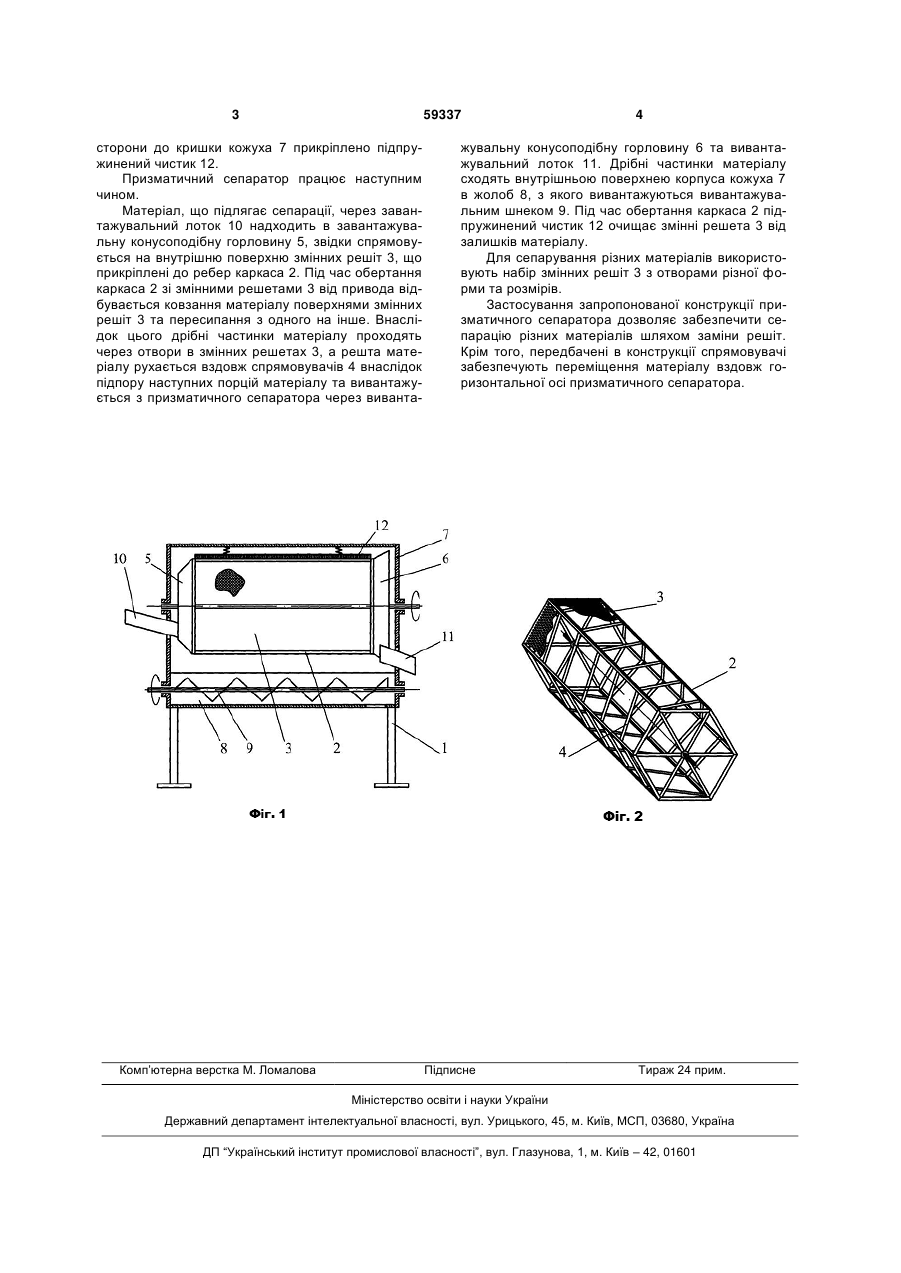

Призматичний сепаратор, що містить раму, завантажувальний та вивантажувальний лотки, 3 59337 сторони до кришки кожуха 7 прикріплено підпружинений чистик 12. Призматичний сепаратор працює наступним чином. Матеріал, що підлягає сепарації, через завантажувальний лоток 10 надходить в завантажувальну конусоподібну горловину 5, звідки спрямовується на внутрішню поверхню змінних решіт 3, що прикріплені до ребер каркаса 2. Під час обертання каркаса 2 зі змінними решетами 3 від привода відбувається ковзання матеріалу поверхнями змінних решіт 3 та пересипання з одного на інше. Внаслідок цього дрібні частинки матеріалу проходять через отвори в змінних решетах 3, а решта матеріалу рухається вздовж спрямовувачів 4 внаслідок підпору наступних порцій матеріалу та вивантажується з призматичного сепаратора через виванта Комп’ютерна верстка М. Ломалова 4 жувальну конусоподібну горловину 6 та вивантажувальний лоток 11. Дрібні частинки матеріалу сходять внутрішньою поверхнею корпуса кожуха 7 в жолоб 8, з якого вивантажуються вивантажувальним шнеком 9. Під час обертання каркаса 2 підпружинений чистик 12 очищає змінні решета 3 від залишків матеріалу. Для сепарування різних матеріалів використовують набір змінних решіт 3 з отворами різної форми та розмірів. Застосування запропонованої конструкції призматичного сепаратора дозволяє забезпечити сепарацію різних матеріалів шляхом заміни решіт. Крім того, передбачені в конструкції спрямовувачі забезпечують переміщення матеріалу вздовж горизонтальної осі призматичного сепаратора. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPrismatic separator
Автори англійськоюDudariev Ihor Mykolaiovych
Назва патенту російськоюПризматический сепаратор
Автори російськоюДударев Игорь Николаевич
МПК / Мітки
МПК: A23N 15/00
Мітки: сепаратор, призматичний
