Сепаратор вороху

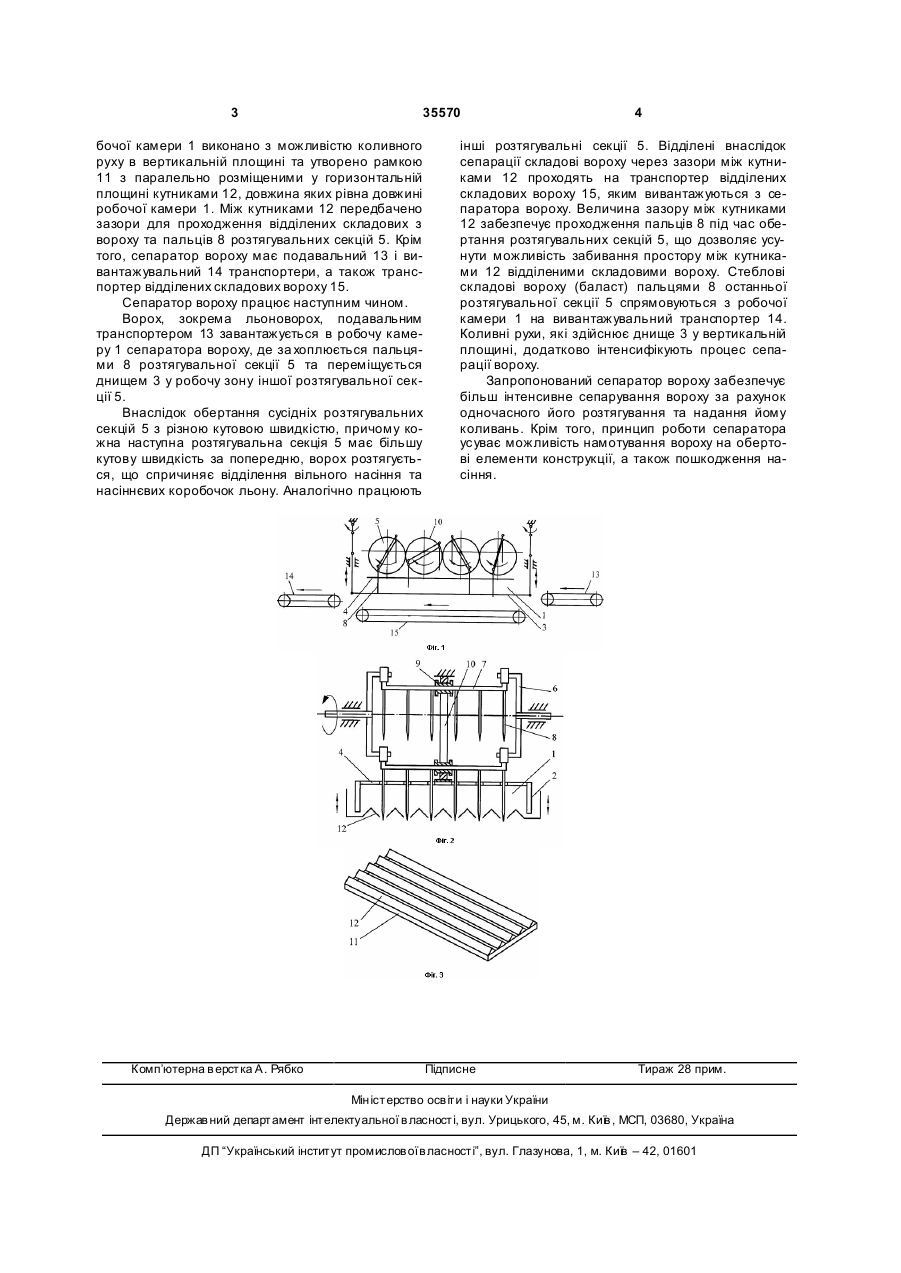

Сепаратор вороху, що містить подавальний транспортер та робочу камеру, утворену бокови 3 35570 бочої камери 1 виконано з можливістю коливного руху в вертикальній площині та утворено рамкою 11 з паралельно розміщеними у горизонтальній площині кутниками 12, довжина яких рівна довжині робочої камери 1. Між кутниками 12 передбачено зазори для проходження відділених складових з вороху та пальців 8 розтягувальних секцій 5. Крім того, сепаратор вороху має подавальний 13 і вивантажувальний 14 транспортери, а також транспортер відділених складових вороху 15. Сепаратор вороху працює наступним чином. Ворох, зокрема льоноворох, подавальним транспортером 13 завантажується в робочу камеру 1 сепаратора вороху, де за хоплюється пальцями 8 розтягувальної секції 5 та переміщується днищем 3 у робочу зону іншої розтягувальної секції 5. Внаслідок обертання сусідніх розтягувальних секцій 5 з різною кутовою швидкістю, причому кожна наступна розтягувальна секція 5 має більшу кутову швидкість за попередню, ворох розтягується, що спричиняє відділення вільного насіння та насіннєвих коробочок льону. Аналогічно працюють Комп’ютерна в ерстка А. Рябко 4 інші розтягувальні секції 5. Відділені внаслідок сепарації складові вороху через зазори між кутниками 12 проходять на транспортер відділених складових вороху 15, яким вивантажуються з сепаратора вороху. Величина зазору між кутниками 12 забезпечує проходження пальців 8 під час обертання розтягувальних секцій 5, що дозволяє усунути можливість забивання простору між кутниками 12 відділеними складовими вороху. Стеблові складові вороху (баласт) пальцями 8 останньої розтягувальної секції 5 спрямовуються з робочої камери 1 на вивантажувальний транспортер 14. Коливні рухи, які здійснює днище 3 у вертикальній площині, додатково інтенсифікують процес сепарації вороху. Запропонований сепаратор вороху забезпечує більш інтенсивне сепарування вороху за рахунок одночасного його розтягування та надання йому коливань. Крім того, принцип роботи сепаратора усуває можливість намотування вороху на обертові елементи конструкції, а також пошкодження насіння. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
